Ventilador.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón   de la barra insertar.

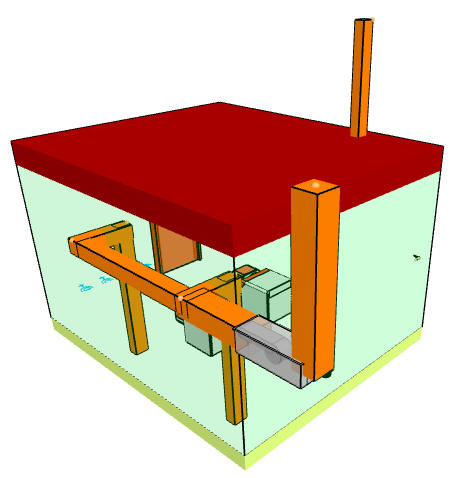

Esta opción añade al dibujo un símbolo que representa un ventilador. Este símbolo tiene dos puntos de conexión que deben coincidir (forzosamente) con sendos extremos de conductos.

El ventilador es un elemento indispensable en sistemas de ventilación mecánica, debiendo estar conectado al conducto de entrada de aire  (inferior). Es el encargado de introducir el aire exterior en el local, manteniendo en éste una sobrepresión no superior a 20 Pa. Su funcionamiento debe estar sincronizado con el del quemador, tal y como se especifica en la IT 1.3.4.1.2.7 pto.4.

De acuerdo con el RITE, el ventilador debe ser capaz de hacer circular un caudal de aire que verifique:

Q (m³/h) ≥ 10 · A (m²)+1,8·PN (kW)

Alternativamente, en el caso de calderas de gas, es recomendable adoptar, del lado de la seguridadla expresión indicada por la norma UNE 60601:

Q (m³/h) ≥ 10 · A (m²)+2,0·PN (kW)

También en el caso de calderas de gas, cuando por emplazamiento de la sala de calderas, se hace preciso dotar a la sala de un caudal elevado, se adoptará la siguiente expresión (UNE 60601):

Q (m³/h) ≥ 20 · A (m²)+2,0·PN (kW)

TK-SC aplicará por defecto la primera expresión (RITE), si bien, el usuario puede adoptar cualquiera de las otras modificando convenientemente las opciones del diálogo Datos/Generales.

Para añadir un ventilador a la sala:

1. Acceda a esta opción.
2. Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación del ventilador.
3. Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
4. Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

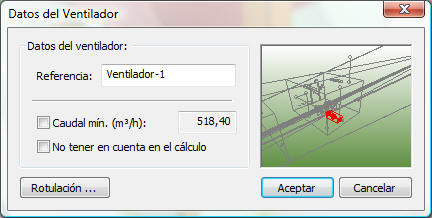

Si hace doble clic sobre un ventilador, o bien lo selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar sus propiedades:

• Referencia: texto que describe e identifica al ventilador.
• Caudal mínimo (m³/h):  esta opción permite fijar el caudal que circula por el ventilador. Si no se activa esta casilla, el programa tomará como caudal mínimo el calculado según las expresiones indicadas en el epígrafe "Descripción"
• No tener en cuenta en el cálculo: esta opción hace que el ventilador no sea comprobado.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
