Cubiertas...
	TeKton3D / TK-SI / Menú Datos / Cubiertas...	Ayuda iMventa Ingenieros

Descripción

Este cuadro permite gestionar los distintos tipos de encuentros de cubiertas con otros elementos de compartimentación que puedan presentarse en el proyecto.

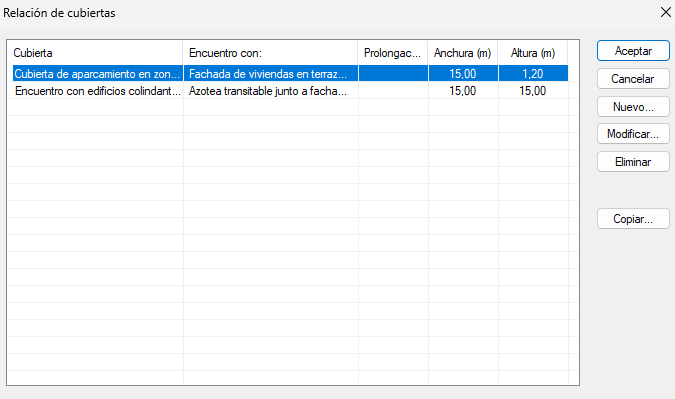

Los tipos de encuentro aparecen almacenados en un listado cuya gestión es similar a la de las Bases de datos de TeKton3D y permite añadir (Nuevo...), Copiar..., Modificar... o Eliminar elementos a petición del usuario.

Propiedades

Cuando se crea un nuevo tipo de encuentro, aparece en pantalla el cuadro de diálogo con las siguientes opciones:

Descripción de la cubierta: Debe indicar aquí un breve texto que describa la solución empleada en la cubierta.

Situación de la cubierta: Existen varios tipos de situaciones, que deberá seleccionar del desplegable:

	Entre edificios colindantes		Como elemento compartimentador
	El elemento compartimentador tiene prolongación.		Encuentro cubierta-fachada

Descripción de la situación: Indique aquí una descripción de la situación del encuentro. El programa iniciará la descripción automáticamente en función del tipo de encuentro seleccionado en el desplegable anterior.

Prolongación sobre la cubierta del elemento compartimentador (m): En caso de tratarse de un encuentro sobre un elemento compartimentador en el que éste tiene una cierta prolongación, deberá indicarse la longitud de dicha prolongación (no inferior a 60 centímetros si se quiere considerar este caso).

Altura sobre la cubierta de la zona con EI < 60 (m): Debe indicarse la distancia h entre dos franjas con resistencia inferior a EI-60, de acuerdo con el croquis correspondiente al tipo de encuentro seleccionado.

Distancia en proyección horizontal de la zona con EI < 60 (m): Debe indicarse la distancia d entre dos franjas con resistencia inferior a EI-60, de acuerdo con el croquis correspondiente al tipo de encuentro seleccionado.

Mínima exigida (m): Es el mínimo que exige el CTE-DB-SI2 para la mencionada distancia.
