Descripción

Este cuadro de diálogo muestra un listado con las escaleras que aparecen en el proyecto. El programa crea automáticamente un listado de escaleras en función del número de recorridos verticales o inclinados y los recintos que atraviesan (cuya Actividad debe ser Escaleras).

Este cuadro Modificar... o Eliminar elementos seleccionados a petición del usuario.

La referencia que toma el capítulo TK-SI para crear una escalera de forma automática en este cuadro son los nudos de arranque y desembarco. Cuando el programa detecta un nudo Automático en el que el recorrido cambia de horizontal a vertical (o inclinado), lo toma como arranque si el sentido de evacuación es descendente o desembarco si el sentido de evacuación es ascendente. Esto no quiere decir que una escalera sólo pueda tener un arranque y un desembarco. Cuando se tienen varias plantas, habrá varios arranques y normalmente sólo habrá un desembarco, aunque se pueden definir varios si se desea introducir recorridos alternativos. Así, existen varias formas de resolver una misma escalera que sirve a varias plantas.

Por ejemplo, en la figura siguiente aparece representado un esquema de una escalera resuelta uniendo todos los accesos a las plantas entre sí:

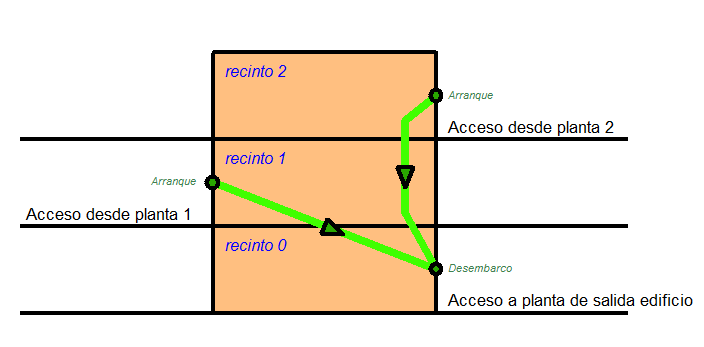

O bien se podría unir cada planta con el acceso a la planta de salida del edificio:

El resultado de una y otra solución es equivalente ya que:

• El dimensionado de la escalera se realiza en función de la ocupación calculada en el nudo de desembarco, que es igual en ambos casos.
• La longitud de los tramos de escalera no se tiene en cuenta en el cálculo de recorridos de evacuación, ya que éstos se hacen hasta la salida de planta y, a partir de la escalera, como si fuera un nuevo origen.

Lo que sí hay que tener en cuenta es que los recorridos que forman la escalera deben atravesar únicamente los recintos de la escalera.

El que un nudo sea de desembarco o arranque no impide que pueda tener cualquier otra función (salida de recinto, por ejemplo).

Cuando en el listado de escaleras detectadas se hace doble clic sobre alguna de las escaleras disponibles, se accede al cuadro de diálogo Propiedades de la escalera, que contiene tres solapas:

• Generales.
• Dimensión.
• Abierta al exterior.

Generales

Esta solapa contiene información general de la escalera.

Escalera: En este cuadro debe indicar el nombre de la escalera que utilizará el capítulo TK-SI para referirse a la misma.

Protección: De acuerdo con el Anejo A del CTE-DB-SI, se definen los siguientes tipos de escalera:

• Automático: En función de las exigencias de la norma, la altura y el sentido de la escalera, el programa determinará la protección mínima que hay que asignar a la escalera.
• Escalera no protegida: es una escalera que no cumple los requisitos de escalera protegida, y no se encuentra compartimentada respecto a los demás sectores.
• Escalera compartimentada: es una escalera que comunica con sectores diferentes pero cuya altura de evacuación no excede de la admitida para las escaleras no protegidas. No precisan cumplir las condiciones de las escaleras protegidas, sino únicamente estar compartimentadas respecto a dichos sectores con elementos cuya resistencia al fuego sea la que se establece en la tabla 1.2 del CTE-DB-SI para los elementos delimitadores de los sectores de incendio de tal forma que a través de ellas se mantenga la compartimentación exigible entre sectores de incendio, siendo admisible la opción de incorporar el ámbito de la propia escalera a uno de los sectores que sirve.
• Escalera protegida: este tipo de escalera debe cumplir una serie de requisitos:
  1.  Es un recinto destinado exclusivamente a circulación y compartimentado del resto del edificio mediante elementos separadores EI 120. Si dispone de fachadas, éstas deben cumplir las condiciones establecidas en el capítulo 1 de la Sección SI 2 para limitar el riesgo de transmisión exterior del incendio desde otras zonas del edificio o desde otros edificios. En la planta de salida del edificio la escalera puede carecer de compartimentación cuando comunique con un sector de riesgo mínimo.
  2.  El recinto tiene como máximo dos accesos en cada planta, los cuales se realizan a través de puertas EI2 60-C5 y desde espacios de circulación comunes y sin ocupación propia. Además de dichos accesos, pueden abrir al recinto de la escalera protegida locales destinados a aseo y limpieza, así como los ascensores, siempre que las puertas de estos últimos abran, en todas sus plantas, al recinto de la escalera protegida considerada o a un vestíbulo de independencia. En el recinto también pueden existir tapas de registro de patinillos o de conductos para instalaciones, siempre que estas sean EI 60.
  3.  En la planta de salida del edificio, la longitud del recorrido desde la puerta de salida del recinto de la escalera, o en su defecto desde el desembarco de la misma, hasta una salida de edificio no debe exceder de 15 m, excepto cuando dicho recorrido se realice por un sector de riesgo mínimo, en cuyo caso dicha longitud debe ser la que con carácter general se establece para cualquier origen de evacuación de dicho sector.
  4. El recinto cuenta con protección frente al humo, mediante una de las siguientes opciones (que deberá elegir en el botón Protección frente al humo...):
     • Ventilación natural mediante ventanas practicables o huecos abiertos al exterior con una superficie de ventilación de al menos 1 m² en cada planta.
     • Ventilación mediante conductos independientes de entrada y de salida de aire, dispuestos exclusivamente para esta función y que cumplen las condiciones siguientes:
       • La superficie de la sección útil total es de 50 cm² por cada m³ de recinto, tanto para la entrada como para la salida de aire; cuando se utilicen conductos rectangulares, la relación entre los lados mayor y menor no es mayor que 4;
       • Las rejillas tienen una sección útil de igual superficie y relación máxima entre sus lados que el conducto al que están conectadas;
       • En cada planta, las rejillas de entrada de aire están situadas a una altura sobre el suelo menor que 1 m y las de salida de aire están enfrentadas a las anteriores y a una altura mayor que 1.80 m.
     • Sistema de presión diferencial conforme a UNE-EN 12101-6:2005.
• Escalera especialmente protegida: es una escalera que además de cumplir los requisitos de escalera protegida, cuenta con un vestíbulo de independencia como acceso a la misma en cada una de las plantas.

El croquis de la parte superior derecha de la ventana representa el tipo de protección seleccionada.

Forzar datos de evacuación: Estas opciones permiten forzar los parámetros que determinan la capacidad de evacuación de la escalera, en concreto:

• Forzar uso: puede definirse un uso diferente al del edificio o recinto.
• Forzar sentido: puede definirse el sentido de la escalera. Normalmente, si el circuito de recorridos está correctamente definido, no será necesario definir el sentido de la escalera, ya que el programa lo determina automáticamente. Se puede seleccionar entre: Descendente y Ascendente.
• Forzar altura (m): Con esta opción se indica la altura de evacuación de la escalera, que por defecto será igual a la diferencia de cotas entre la salida de planta y el nudo de desembarco.
• Forzar ocupación final de la escalera: Si no desea calcular la ocupación de la escalera en función de los recintos que llegan a ella, active esta opción.
• Forzar número de plantas (excluida planta salida edificio): Esta opción permite fijar el número de alturas que salva la escalera, o lo que es igual, el número de plantas que conecta, sin tener en cuenta la de salida del edificio.
• Forzar zonas de hospitalización o de tratamiento intensivo: En el caso de Uso Hospitalario, es posible forzar la escalera como perteneciente a una zona de hospitalización o tratamiento intensivo. En estos casos deben cumplirse una serie de limitaciones, que afectan a la superficie del rellano de la escalera, a la máxima altura de evacuación en un recorrido y a la mínima distancia entre puertas del vestíbulo de independencia (en escaleras especialmente protegidas).
• Forzar comunicación con el mismo sector de la escalera: Indica al programa que la escalera atraviesa un único sector, y comunica con plantas pertenecientes al mismo sector. Si no se activa esta casilla, el programa comprobará si comunica sectores diferentes o no dependiendo de cómo estén definidos los recintos y los recorridos.

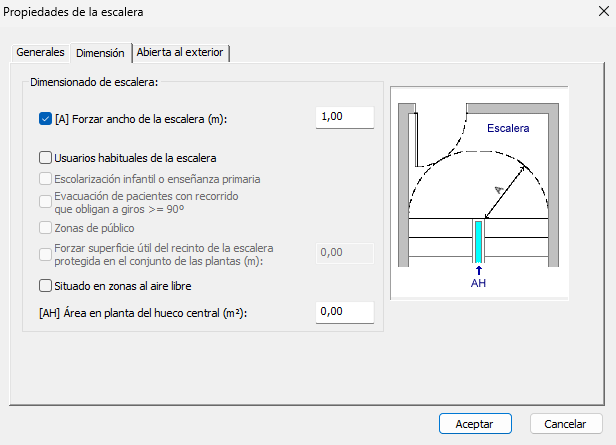

Dimensión

En esta solapa se definen los datos referentes a las dimensiones de la escalera, que afectan directamente al cálculo de la capacidad de evacuación que tiene la misma.

[A] Forzar ancho de la escalera (m): Si no se activa esta casilla, el programa calculará automáticamente el ancho mínimo necesario. Si se fuerza un valor, el programa comprobará que éste es conforme a norma.

Usuarios habituales de la escalera: Esta opción indica que el uso de la zona es restringido, y por tanto limitado a 10 personas en las áreas de circulación, tal y como se especifica en CTE-DB-SU Anejo A.

Escolarización infantil o enseñanza primaria: En este tipo de edificios la anchura mínima permitida es de 1,20 metros, de acuerdo con CTE-DB-SI3 Tabla 4.1.

Evacuación de pacientes que obligan a giro >= 90º: En este caso (sólo para uso Hospitalario), se limita la anchura mínima a 1.40 metros, de acuerdo con CTE-DB-SI3 Tabla 4.1.

Zonas de público: En uso Comercial o Pública Concurrencia, se refiere a aquellas zonas destinadas a la circulación del público, que de acuerdo con  CTE-DB-SI3 Tabla 4.1 no deben tener escaleras con ancho inferior a 1.20 metros.

Forzar superficie útil del recinto de la escalera protegida en el conjunto de las plantas (m²): En el caso de escaleras compartimentadas respecto del resto de recintos, el programa determinará su superficie útil en planta calculando la del recinto que representa la escalera. En caso de querer modificar esta distancia, se debe utilizar esta opción.

Situado en zonas al aire libre: Respecto a zona al aire libre en escalera, según DB SI 4.2, si la Escalera está situada en zonas al aire libre, el ancho se calcula de la siguiente forma: A ≥ P/480. En Pasos, pasillos y rampas el cálculo sería: A ≥ P/600.

[AH] Área en planta del hueco central (m²): es la superficie que ocupa el hueco central entre los tramos de escalera, si lo hay.

Abierta al exterior

Esta solapa contiene información referente a las aberturas hacia el exterior que pueda haber en el recorrido de la escalera. Para que una escalera pueda considerarse Abierta al exterior según el CTE, debe cumplir:

• Dispone de huecos permanentemente abiertos al exterior que, en cada planta, acumulan una superficie de 5·A m², como mínimo, siendo A la anchura del tramo de la escalera, en m.
• Cuando dichos huecos comuniquen con un patio, las dimensiones de la proyección horizontal de éste deben admitir el trazado de un circulo inscrito de 15 m de diámetro.
• Puede considerarse como escalera especialmente protegida aunque no disponga de vestíbulos de independencia en sus accesos.

Para comprobar que se cumplen estos requisitos, el capítulo TK-SI solicita al usuario una serie de datos:

Escalera con huecos permanentemente abiertos al exterior: Indicar si posee dichos huecos.

Superficie total de huecos en cada planta (m²): Superficie que ocupa la suma de los huecos (normalmente ventanas) de una planta.

Huecos comunicados con patio: Debe marcarse esta opción si el espacio exterior con el que comunican dichos huecos es un patio.

Diámetro del círculo inscrito en su proyección horizontal (m): Diámetro  del círculo que aparece representado en el croquis adjunto; el programa verificará si es mayor a 15 metros para considerar, o no, la escalera como abierta al exterior.
