Descripción

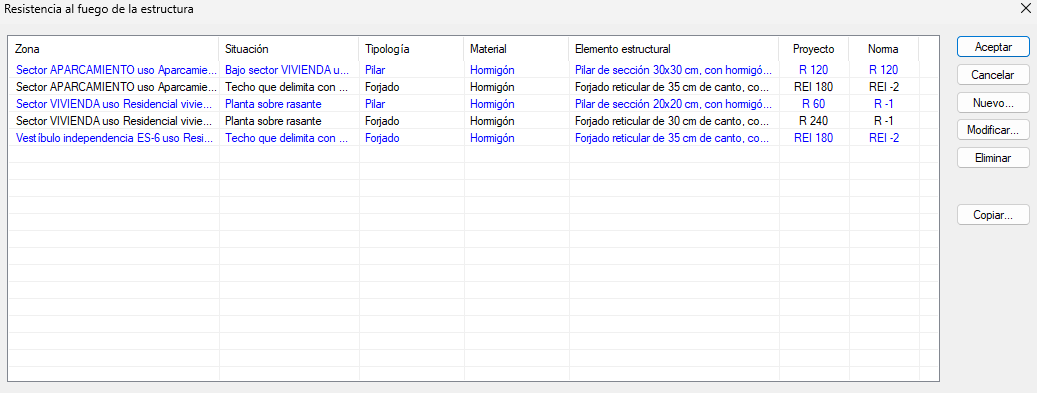

El cuadro Resistencia al fuego de la estructura contiene una lista definida por el usuario en la que se indica la resistencia al fuego (R/REI) de los elementos estructurales principales del edificio incluidos soportes, vigas y forjados.

Este cuadro es similar a los empleados por las Bases de datos de TeKton3D y permite añadir (Nuevo...), Copiar..., Modificar... o Eliminar elementos a petición del usuario.

Propiedades

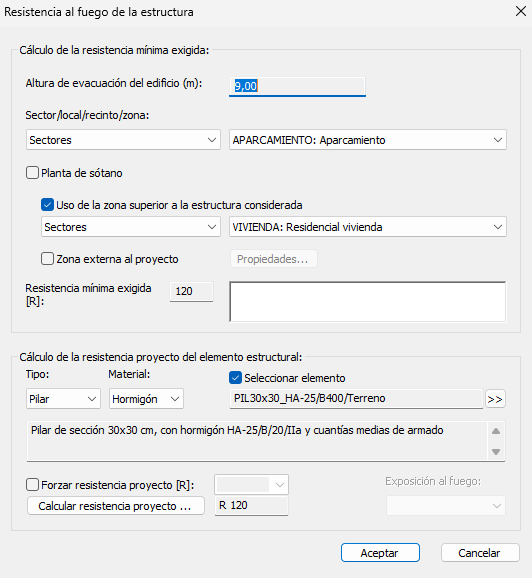

Cuando se crea o modifica una estructura, aparece en pantalla el cuadro de diálogo para introducir o consultar los datos necesarios para justificar la resistencia al fuego de una estructura en función de la zona y uso así como calcular la resistencia proyecto:

Altura de evacuación del edificio (m): este valor se calcula automáticamente o se puede forzar en el menú Datos/Generales...

Sector/Local/Recinto/Zona: Son dos desplegables en los que se definen la zona:

• El primero contiene el Tipo de zona que puede ser un Sectores, Local de riesgo especial, Escaleras protegidas, Pasillos protegidos o Cubierta ligera no transitable.
• El segundo es una lista de las Zonas del tipo indicado que hay en el proyecto. El nombre que aparece en este desplegable es la referencia del sector/espacio (puede modificarse en el capítulo TK-Edificio).

Planta de sótano: Debe marcarse esta casilla cuando la Zona se encuentren bajo rasante.

• Uso de la zona superior a la estructura considerada: Active esta opción cuando exista por encima de la zona actual otra de uso diferente.
  • El primero contiene el Tipo de zona, que puede ser un Sector o el Exterior.
  • El segundo es una lista de las referencias de sectores para cuando se opta por Sector o bien Cubierta transitable o Cubierta no transitable cuando se opta por el Exterior.

  • Zona externa al proyecto: En particiones y estructuras, también es necesario contemplar el caso de que se necesite justificar una Zona que no existe en el proyecto; por ejemplo, justificando un local únicamente, el resto del edificio no se está calculando. Por tanto, no existe el Sector de incendio en la cara opuesta puesto que no pertenece al proyecto. El diálogo del botón Propiedades... permite introducir manualmente los datos de esa Zona externa al proyecto.

    En función de lo que tenga seleccionado en el desplegable (Referencia del sector, Grado de riesgo para LRE, Protección de escalera, Uso del sector y Sector de riesgo mínimo) se activarán opciones relativas a esta zona en el diálogo de propiedades de la zona externa.

    Una vez completados los datos de esta zona, al regresar al diálogo de la partición, se calcula su EI exigida.

• Resistencia mínima exigida [R]: Es la resistencia indicada en la tabla 3.1 para sectores en función de  su uso y altura de evacuación, así como la indicada en la tabla 3.2 para la zonas de riesgo especial, según la sección SI6 del Documento básico de Seguridad en Incendios del CTE.



  Tabla 3.1 Resistencia al fuego suficiente de los elementos estructurales
  Uso del sector de incendio considerado (1)	Plantas de sótano	Plantas sobre rasante altura de evacuación del edificio
  		≤15 m	≤28 m	>28 m
  Vivienda unifamiliar (2)	R 30	R 30	-	-
  Residencial Vivienda, Residencial Público, Docente, Administrativo	R 120	R 60	R 90	R 120
  Comercial, Pública Concurrencia, Hospitalario	R 120 (3)	R 90	R 120	R 180
  Aparcamiento (edificio de uso exclusivo o situado sobre otro uso)	R 90
  Aparcamiento (situado bajo un uso distinto) (5)	R 120 (4)

  ⁽¹⁾ La resistencia al fuego suficiente R de los elementos estructurales de un suelo que separa sectores de incendio es función del uso del sector inferior. Los elementos estructurales de suelos que no delimitan un sector de incendios, sino que están contenidos en él, deben tener al menos la resistencia al fuego suficiente R que se exija para el uso de dicho sector.

  ⁽²⁾ En viviendas unifamiliares agrupadas o adosadas, los elementos que formen parte de la estructura común tendrán la resistencia al fuego exigible a edificios de uso Residencial Vivienda.

  ⁽³⁾ R 180 si la altura de evacuación del edificio excede de 28 m.

  ⁽⁴⁾ R 180 cuando se trate de aparcamientos robotizados.

  ⁽⁵⁾ Un aparcamiento “situado bajo un uso distinto” se refiere a un aparcamiento cuya estructura sea soporte de zonas edificadas de otro uso, como Residencial Vivienda, Comercial, Administrativo, etc.




  Tabla 3.2 Resistencia al fuego suficiente de los elementos estructurales de zonas de riesgo especial integradas en los edificios (1)
  Riesgo especial bajo	R 90
  Riesgo especial medio	R 120
  Riesgo especial alto	R 180

  ⁽¹⁾ No será inferior al de la estructura portante de la planta del edificio excepto cuando la zona se encuentre bajo una cubierta no prevista para evacuación y cuyo fallo no suponga riesgo para la estabilidad de otras plantas ni para la compartimentación contra incendios, en cuyo caso puede ser R 30.

  La resistencia al fuego suficiente R de los elementos estructurales de un suelo de una zona de riesgo especial es función del uso del espacio existente bajo dicho suelo.

  Cubiertas ligeras no transitables:

  La estructura principal de las cubiertas ligeras no previstas para ser utilizadas en la evacuación de los ocupantes y cuya altura respecto de la rasante exterior no exceda de 28 m, así como los elementos que únicamente sustenten dichas cubiertas, podrán ser R 30 cuando su fallo no pueda ocasionar daños graves a los edificios o establecimientos próximos, ni comprometer la estabilidad de otras plantas inferiores o la compartimentación de los sectores de incendio. A tales efectos, puede entenderse como ligera aquella cubierta cuya carga permanente debida únicamente a su cerramiento no exceda de 1 kN/m².

Cálculo de la resistencia proyecto del elemento estructural:

• Tipo: Los tipos estructurales son Muro, Pilar, Viga y Forjado que incluye losa maciza.
• Material: Indica si es de Hormigón o de Acero el tipo de elemento estructural.
• Seleccionar elemento: Cuando no está marcado deberá introducir manualmente la descripción del elemento que luego se utilizará en la generación de la memoria.
• Cuando está marcado permite buscar un elemento en la base de elementos estructurales o constructivos pulsando el botón .
• Los elementos de tipo Pilar y Viga se buscan y seleccionan directamente en la base de elementos estructurales.

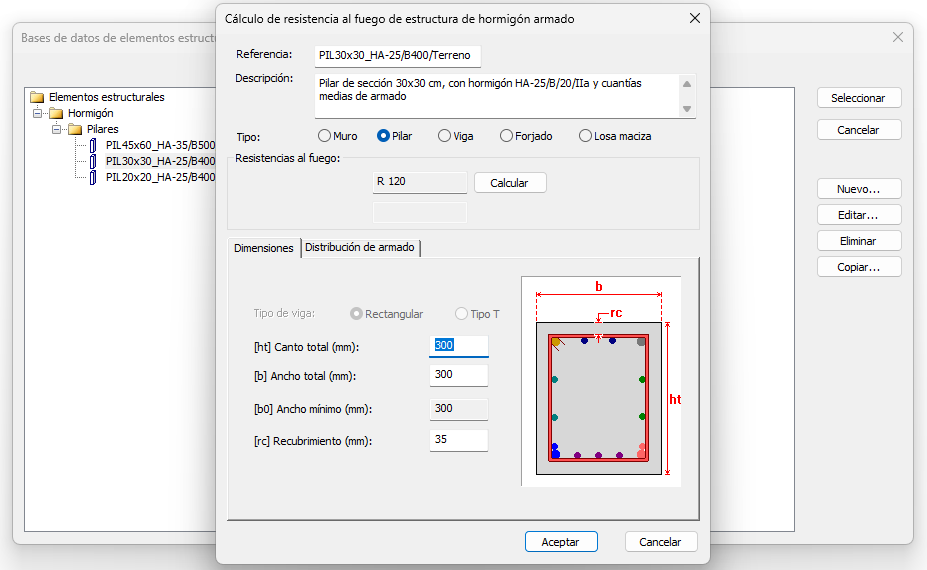

• Ejemplo de selección de un pilar de hormigón.





• Los elementos de tipo muros de hormigón y los forjados en general deben estar vinculados con uno o varios elementos estructurales para poder calcular su resistencia al fuego.
• Si no lo está entonces podrá crear el vínculo directamente en este mismo diálogo. Opcionalmente podrá crear todos los vínculos desde las opciones de menú Datos/Bases de datos de la resistencia al fuego de la estructura/Vincular elementos (horizontales o verticales) constructivos con elementos estructurales...

• Exposición al fuego: Esta opción está disponible para Muros. En el caso concreto de muros de hormigón deberá decidir si está expuesto Por ambas caras, Por la cara exterior o Por la cara interior; lo cual es determinante para calcular la resistencia al fuego.
• Forzar resistencia proyecto [R]: Es la resistencia prevista en proyecto para la estructura. Si se introduce un valor inferior al mínimo exigido por el CTE, al cerrar el cuadro, se muestra una advertencia.
  Si está desactivada esta opción, podrá calcular la resistencia en función del tipo y material del elemento escogido.
• Calcular resistencia proyecto...: Muestra el diálogo de cálculo de resistencia al fuego en función del tipo y material escogido.
  Cuando el elemento es seleccionado de la base de elementos estructurales entonces se calcula en función de sus características. opcionalmente podrá modificar las condiciones de cálculo.
  Calcular resistencia al fuego...
