Descripción

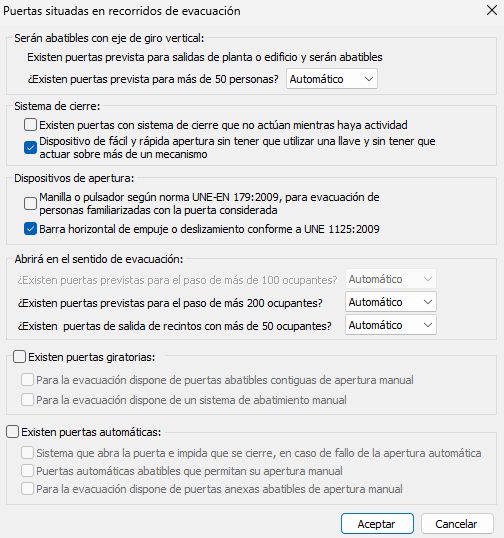

Este cuadro de diálogo se basa en el Apdo. 6 del CTE-DB-SI3 y se estructura como un formulario en el que el usuario verifica una serie de cuestiones relacionadas con las puertas situadas en recorridos de evacuación. La información de este cuadro se empleará directamente en la redacción de la memoria justificativa.

Serán abatibles con eje de giro vertical: Las puertas de salida de planta y edificio, de acuerdo con CTE-DB-SI3, deben ser abatibles con eje vertical. Debe indicarse si existen puertas (distintas de las anteriores) previstas para la evacuación de más de 50 personas, ya que éstas deben ser también abatibles con eje vertical. Esta opción se puede dejar en Automático, de manera que el programa evaluará esta exigencia en base al resultado obtenido de la ocupación calculada en los nudos de los recorridos de evacuación. No obstante, se puede forzar su funcionamiento indicando: SI o NO; a la existencia de puertas previstas para más de 50 personas.

Sistema de cierre: En las puertas referidas en el punto anterior, el sistema de cierre debe de verificar una de las siguientes condiciones:

• Existen puertas con sistema de cierra que no actúan mientras haya actividad: El cierre no actúa en situación de incendio.

• Dispositivo de fácil y rápida apertura sin tener que utilizar una llave y sin tener que actuar sobre más de un mecanismo: Es fácil abrir la puerta desde el lado de la evacuación.

De entre estas dos opciones, debe marcar qué opción (una o ambas) es la prevista en proyecto.

Dispositivos de apertura: Debe marcar qué solución está prevista para el dispositivo de apertura, que de acuerdo con CTE-DB-SI3, debe ser:

• Manilla o pulsador según norma UNE-EN 179:2009, para evacuación de personas familiarizadas con la puerta considerada: Pulsador o manilla de apertura, para personal familiarizado con la puerta.

• Barra horizontal de empuje o deslizamiento conforme a une 1125:2009: Barra horizontal de empuje o deslizamiento, para el resto de casos.

Abrirá en el sentido de la evacuación: En determinados casos, el sentido de apertura de la puerta no puede ser otro que el de la evacuación. Por dicha razón, el usuario debe especificar:

• ¿Existen puertas previstas para el paso de más de 100 ocupantes? Toda puerta prevista para más de 100 personas en usos que no sean Residencial vivienda, deberán abrir en el sentido de la evacuación. Sólo se activará si el uso es distinto de Residencial vivienda.

• ¿Existen puertas previstas para el paso de más de 200 ocupantes? En el caso de uso Residencial vivienda, esta limitación se extiende hasta las 200 personas. Sólo se activará si el uso es Residencial vivienda.

• ¿Existen puertas de salida previstas para el paso de más de 50 ocupantes? La ocupación límite de un recinto, a partir de la cual se debe abrir la puerta obligatoriamente en el sentido de la evacuación es de 50 personas.

• Existen puertas giratorias: De existir, éstas deben contar con algún sistema que permita usarlas como abatibles en caso de incendio o bien utilizar unas puertas abatibles contiguas. Así, el usuario deberá marcar la solución prevista en proyecto:

  • Para la evacuación dispone de puertas abatibles contiguas de apertura manual.

  • Para la evacuación dispone de un sistema de abatimiento manual.

• Existen puertas automáticas: Si existen puertas automáticas, debe preverse en proyecto alguna de estas soluciones:

  • Sistema que abra la puerta e impida que se cierre, en caso de fallo de la apertura automática.

  • Puertas automáticas abatibles que permitan su apertura manual.

  • Para la evacuación dispone de puertas anexas abatibles de apertura manual.
