Descripción
Dentro de las Propiedades de un espacio se habilita un Asistente para la definición de puntos de utilización y, así, poder facilitar de forma automática la inserción y distribución de los mismos.
Este Asistente es muy útil para estancias de viviendas, por ejemplo en un edificio de viviendas, aunque también se puede utilizar para otros Tipos de local REBT. En viviendas, permite definir espacios tipo y, a partir de esta información, genera y dibuja los puntos de utilización mínimos estipulados por la instrucción ITC-BT-25 del REBT. Además, permite incluir como puntos de utilización los indicados en la Guía-ITC-BT-25 como prescripciones de confort de uso no obligatorio.
Cuando se añaden de forma automática los mecanismos de las distintas estancias, se tiene en cuenta la ubicación de las puertas existentes, ya sea de un vínculo IFC o de un modelo térmico de TeKton3D, para que no se coloquen sobre ellas y que los interruptores se coloquen junto a ellas. De la misma forma, se tiene en cuenta la ubicación de las ventanas para no colocar sobre ellas ningún mecanismo ni toma de corriente. Además, se colocan los interruptores y tomas de cama en el testero con mayor longitud de la habitación.
Propiedades (Asistente)
Este cuadro de diálogo permite definir la Referencia o nombre descriptivo del Espacio y las siguientes funciones del Asistente repartidas en estas pestañas:

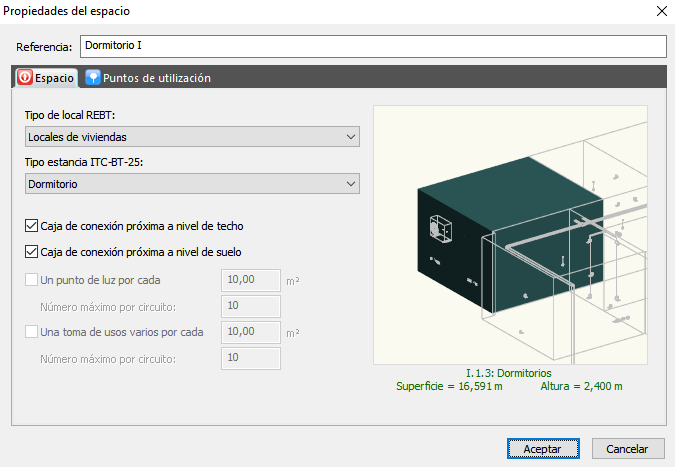

Espacio
Esta pestaña tiene dos partes complementarias:
- Una primera parte en la que se puede seleccionar el Tipo de local REBT y de Tipo de estancia (en caso de ser un Local de vivienda).
- Una segunda parte donde se puede especificar la situación de las Cajas de conexión y especificar una distribución general dentro del Espacio de Puntos de luz y de Tomas de usos varios (opciones específicas para Tipos de local REBT diferentes a Locales de vivienda).
Tipo de local REBT. Se debe seleccionar el tipo de local del REBT de este espacio para que se puedan realizar todas las comprobaciones de la ITC a la que corresponda dicho local. Estas son las posibles opciones a elegir:
- Sin especificar.
- Locales de viviendas.
- Locales que contienen bañeras o duchas.
- Locales de pública concurrencia.
- Locales con riesgo de incendio o explosión.
- Locales húmedos.
- Locales mojados.
- Locales con riesgo de corrosión.
- Locales polvorientos sin riesgo de incendio o explosión.
- Locales de temperatura elevada.
- Locales a muy baja temperatura.
- Locales en que existan baterías de acumuladores.
- Locales afectos a un servicio eléctrico.
- Otros locales de características especiales.
Tipo de estancia ITC-BT-25. Si se selecciona un Tipo de local REBT, Locales de viviendas, se activa este desplegable en el se debe seleccionar entre estas opciones:
- Sin especificar.
- Acceso.
- Vestíbulo.
- Salón.
- Sala de estar.
- Dormitorio.
- Baño.
- Pasillo.
- Distribuidor.
- Cocina.
- Terraza.
- Vestidor.
- Garaje unifamiliar.
En función a la actividad seleccionada en las Propiedades del espacio
del capítulo TK-Edificio, los datos de Tipo de local REBT y
Tipo de
estancia ITC-BT-25, en su caso, se seleccionarán de forma automática y,
por tanto, solamente habría que confirmarlo.
Además, esta selección de tipos de locales provocará que el programa
haga una selección previa en la pestaña de los
Puntos de utilización, y que
posteriormente se podrán adaptar.
Caja de conexión próxima a nivel de techo. Se colocará una Caja de conexión a 0,30 m por debajo de la altura libre de la planta. Debajo de la imagen del cuadro de diálogo se puede ver la altura libre.
Caja de conexión próxima a nivel de suelo. Se colocará una Caja de conexión a 0,30 m por encima de la cota del suelo de la planta.
En estos dos últimos casos, se insertará una Canalización
que una las Cajas de conexión y la prolongue hasta la
altura libre de la planta para continuar la conexión con
el resto de la instalación.
Un punto de luz por cada ...m2. Si se selecciona cualquier opción diferente a un tipo determinado de estancia ITC-BT-25, se podrá utilizar esta opción que distribuye de forma automática Puntos de luz por cada número de metros cuadrados establecidos en la casilla.
Al mismo tiempo se pueden agrupar los Puntos de luz según un Número máximo por circuito.
Una toma de usos varios por cada ...m2. Si se selecciona cualquier opción diferente a un tipo determinado de estancia ITC-BT-25, se podrá utilizar esta opción que distribuye de forma automática Tomas de usos varios por cada número de metros cuadrados establecidos en la casilla.
Al mismo tiempo se pueden agrupar las Tomas de usos varios según un Número máximo por circuito.
En la parte de la derecha se puede: visualizar la situación del Espacio
frente al resto, conocer el Tipo de actividad seleccionada en el
capítulo TK-Edificio, conocer la superficie útil en planta del espacio y
su altura libre.

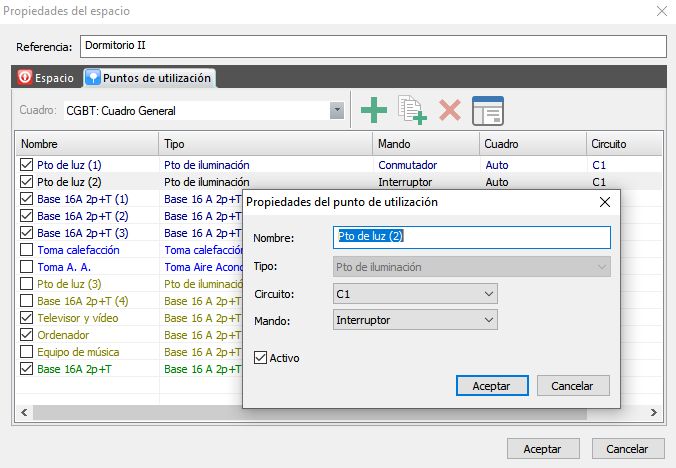

Puntos de utilización
En esta solapa se puede definir como un Asistente, a través del cual se puede gestionar qué puntos de utilización va a distribuir el programa en este espacio.
Según las propiedades seleccionadas en la pestaña anterior Espacio y teniendo en cuenta la superficie, el programa establece unos puntos de utilización para ese espacio. No obstante, el usuario puede añadir los que desee.
Por ejemplo, para un Dormitorio los ítems de color azul oscuro son los obligatorios según la ITC-BT-25, los que son de color azul claro son elementos opcionales, los de color verde claro representan un aumento del confort y los de color verde oscuro son los que se han añadido de forma manual con el botón Nuevo.
En la parte superior de la pestaña del Asistente se podrá seleccionar de qué Cuadro parten los circuitos de los puntos de utilización seleccionados. Además se podrá gestionar el listado de puntos de utilización con los siguientes botones:
Nuevo. Crea un nuevo elemento o ítem en el listado, que se puede activar, o no.
Duplicar. Duplica el elemento o ítem seleccionado (franja de fondo azul).
Eliminar. Elimina los elementos o ítems seleccionado (franja de fondo azul).
Propiedades...Muestra el cuadro de diálogo de propiedades del elemento o ítem seleccionado (franja de fondo azul).
Una vez se haya seleccionado (punto de utilización Activo) uno o varios
ítems del listado y se haya aceptado el cuadro de diálogo, el programa
los añadirá al espacio teniendo en cuenta las puertas, ventanas y el
lado más largo a la hora de distribuirlos.
Una vez insertados, se podrán Mover (por ejemplo con las teclas flecha) y Girar (por ejemplo con la tecla G) para ajustarlos a la distribución del mobiliario y se podrá volver al Asistente para modificar el tipo de Mando de los interruptores, el Circuito asignado de forma automática...
