Descripción

Se define un circuito como un conjunto de conductores que parten desde un elemento de tipo Suministro, Caja General, Contador o Cuadro de distribución,  y terminan alimentando a elementos de tipo receptor o a otros elementos de tipo  Caja General, Contador o Cuadro de distribución.

Tanto los circuitos como la aparamenta de protección y control pertenecen a estos elementos contenedores (Suministro, Caja General, Contador o Cuadro de distribución), y no se pueden definir a través de herramientas de dibujo en el modelo 3D como el resto de elementos de la instalación.

La relación entre una Caja o Cuadro, Circuito y Receptor se tiene que hacer a través del cuadro de diálogo de alimentación del receptor, indicando cuadro y circuito origen. Además, es posible trazar elementos de tipo Canalización en el modelo con un punto de entrada en canalización que el programa usará a la hora de interpretar el recorrido del circuito.

Para conocer mejor los tipos de conexiones y sus mediciones se puede consultar este enlace: Cómo se realizan las conexiones de elementos y mediciones en TK-BT.

Propiedades de un circuito

Este cuadro de diálogo tiene unas variables generales y otras agrupadas en pestañas.

Las primeras son:

Referencia: Se utilizará para identificar este elemento en el resto de la documentación que genere con el programa. La opción del menú Datos/Generales.../Etiquetas nos ayudan a generar este nombre de forma automática y con diferentes contenidos.

Nombre: Este campo añade una breve descripción a la Referencia del elemento.

Marcar como elemento pendiente de revisión. Permite al usuario marcar elementos de forma que pueda localizarlos con facilidad bien para revisar sus datos, sus resultados, indicar el punto en el que se está modelando, diferenciar unos elementos de otros, etc. Se trata de una propiedad que no altera ningún proceso de cálculo ni de obtención de resultados (mediciones, planos, etc.).

Esta característica hace que los elementos se dibujen en un color distinto (azul) en esquemas unifilares, marcando de esta forma en dicho documento que son elementos pendientes de revisar.

También se añade un nuevo criterio de búsqueda en el panel Buscar para localizar todos los elementos marcados como Pendientes de revisión.

El cuadro de diálogo de propiedades de un circuito está dividido en las siguientes solapas:

• Propiedades generales.
• Características del cable.
• Canalización por defecto.
• Forzar condiciones de la carga.

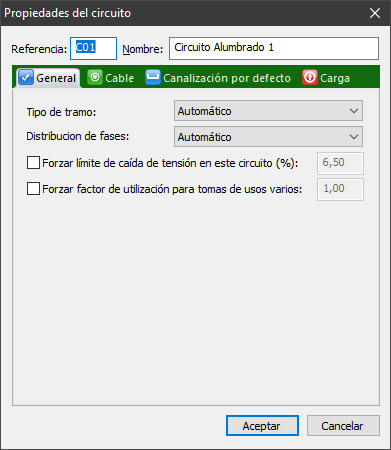

General

Permite introducir parámetros generales del circuito:

• Tipo de tramo. Permite especificar el tipo de tramo a que corresponde este circuito. En caso de fijar como Automático, TK-BT determinará el tipo de tramo en función del tipo de elemento que aloja el circuito, y del diseño de la instalación. Si el usuario lo desea, puede forzar otro tipo de tramo de los disponibles:
  • Línea de acometida.
  • Línea general de alimentación (LGA). Es aquella que enlaza la Caja General de Protección con la centralización de contadores.
  • Derivación individual (DI). Es la parte de la instalación que, partiendo de la línea general de alimentación suministra energía eléctrica a una instalación de usuario.
  • Distribución interior. Circuitos interiores de una instalación de usuario.
  • Alumbrado exterior. Circuitos empleados en la alimentación a luminarias de alumbrado exterior.
  • Vivienda Iluminación (C1, C6...). Circuito de distribución interna, destinado a alimentar los puntos de iluminación.
  • Vivienda Tomas corriente (C2, C7...). Circuito de distribución interna, destinado a tomas de corriente de uso general y frigorífico.
  • Vivienda Cocina y horno (C3). Circuito de distribución interna, destinado a alimentar la cocina y horno.
  • Vivienda Lavadora y termo (C4). Circuito de distribución interna, destinado a alimentar la lavadora, lavavajillas y termo eléctrico.
  • Vivienda Tomas baño y cocina (C5). Circuito de distribución interna, destinado a alimentar tomas de corriente de los cuartos de baño, así como las bases auxiliares del cuarto de cocina.
  • Vivienda Calefacción (C8). Circuito de distribución interna, destinado a la instalación de calefacción eléctrica, cuando existe previsión de ésta.
  • Vivienda Aire acondicionado (C9). Circuito de distribución interna, destinado a la instalación aire acondicionado, cuando existe previsión de éste
  • Vivienda Secadora (C10). Circuito de distribución interna, destinado a la instalación de una secadora independiente
  • Vivienda Automatización (C11). Circuito de distribución interna, destinado a la alimentación del sistema de automatización, gestión técnica de la energía y de seguridad, cuando exista previsión de éste.
  • Vivienda Recarga vehículo (C13). Circuito adicional para la infraestructura de recarga de vehículos eléctricos, cuando esté prevista una o más plazas o espacios para el estacionamiento de vehículos eléctricos.
• Distribución de fases. Si el usuario lo desea, permite forzar la distribución de esta línea según uno de los siguientes tipos:
  • Automático. En caso de fijar como automático, TK-BT determinará la distribución (la fase) en función de los receptores conectados aguas abajo, intentando buscar el equilibrado de la instalación.
  • Trifásico con neutro (3F+N). Fuerza este circuito a distribuir la energía en tres fases y neutro.
  • Trifásico (3F). Fuerza este circuito para distribuir la energía en tres fases sin neutro. Esta es la opción que tendrá que elegir cuando quiera definir una alimentación a receptores trifásicos sin alimentación de neutro. Por una parte tendrá que definir el receptor alimentado por las tres fases, y en el circuito indicar que no lleva neutro.
  • Monofásico (F+N). Fuerza este circuito a una distribución monofásica F+N.
• Forzar límite de caída de tensión en este circuito (%). Por defecto, TK-BT determina los límites de caída de tensión en las instalaciones de enlace en función del esquema diseñado, no obstante, podrá forzar un límite específico. Además, comprueba en cada receptor que no se sobrepasen los límites de caída de tensión globales especificados en los datos del Suministro.
• Forzar factor de utilización para tomas de usos varios. Por defecto, TK-BT determina el factor de utilización (P_cálculo / P_tomas) en un circuito de Tomas de usos varios para que la máxima carga corresponda a la potencia de una sola de las tomas conectadas. Si activa esta opción, podrá especificar un factor de utilización diferente teniendo en cuenta mayor o menor potencia respecto a la conectada.

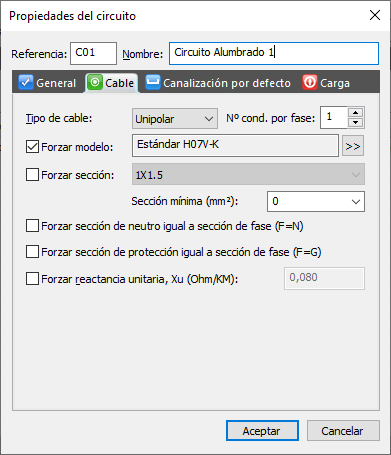

Cable

Permite introducir las características del cable, así como algunas opciones de selección y cálculo.

• Tipo de cable: Unipolar o Multipolar.
• Al seleccionar un Tipo de cable, Unipolar o Multipolar, el programa filtrará las secciones del modelo seleccionado. Los cables unipolares corresponderán a las secciones definidas en la base de datos con solo un valor distinto de cero del campo, Sección L1 (mm²); siendo el resto de valores de las otras secciones nulas. En el caso de añadir un valor a cualquiera de las secciones por debajo de esa, el programa entenderá que nos referimos a un cable multipolar. Por ejemplo, una sección de cable definida con una Sección L1, una Sección neutro y una Sección de tierra iguales a 1,5 mm², es decir 3x1,5; sería multipolar.
• Número de conductores por fase. Cuando no se encuentra una sección suficiente en la familia de cables para alimentar la carga conectada, puede ser necesario aumentar el número de conductores por fase para conseguir una sección efectiva mayor. Este campo permite introducir este valor.
• Forzar modelo. Permite forzar un tipo o familia de cable distinto del establecido en datos generales para el tipo de tramo definido.
• Forzar sección. Permite forzar la sección del conductor de fase para este circuito. Se podrá seleccionar una de las disponibles para la familia o modelo especificado en el campo anterior. Esta opción fuerza la sección de un conductor de fase, independientemente del número de conductores por fase asignado en el campo correspondiente. De este modo, si se fuerza la sección a 1X6mm² y el número de conductores por fase está a 3, la sección forzada corresponde a 3x(2x(1X6)) (caso de línea F+N).
• Sección mínima (mm²). Establece la sección mínima del conductor de fase para este circuito. Se está forzando la sección mínima del conductor, independientemente del número de conductores por fase establecidos en el campo correspondiente.
• Forzar sección de neutro igual a sección de fase (F=N). Esta opción fuerza que la sección efectiva del conductor para neutro se iguale siempre a la sección efectiva de los conductores de una fase. Esta condición se aplica de forma automática cuando el tipo de tramo es "Instalación interior". Esta opción sí considera la sección total, haciendo que la sección total de conductores de neutro sea al menos igual a la sección total de conductores de una fase.
• Forzar sección de protección igual a sección de fase (F=G). Esta opción fuerza que la sección efectiva del conductor de protección (G) se iguale siempre a la sección efectiva de los conductores de una fase. Esta opción también considera la sección total, haciendo que la sección total de conductores de protección sea al menos igual a la sección total de conductores de una fase.
• Forzar reactancia unitaria, Xu (W/km). Esta opción permite forzar la reactancia unitaria del circuito. Si no se fuerza, tomará el valor asignado en datos generales. Este valor permite calcular la reactancia de los conductores para cálculos de caída de tensión y cálculos de cortocircuito.

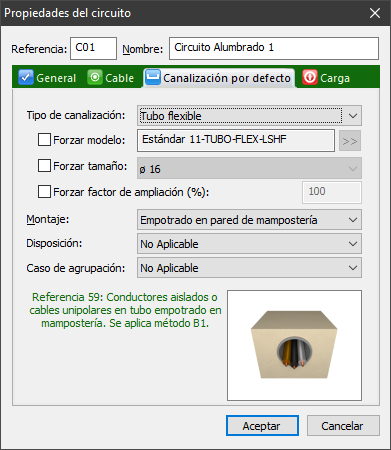

Canalización por defecto

Permite definir las condiciones de instalación y montaje del circuito en los tramos donde no está definido su camino al cuadro a través de tramos de Canalización y una Caja de conexión.

Si todo el recorrido de un circuito está definido por tramos de Canalización dibujados en el modelo, esta canalización por defecto no se usa.

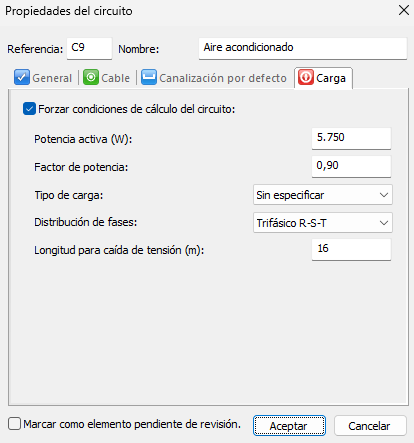

Carga

Esta opción permite realizar los cálculos de los circuitos sin la necesidad de trazar las canalizaciones y definir los receptores; forzando las condiciones de cálculo del circuito en esta pestaña.

El uso de las cargas forzadas en los circuitos es compatible con los otros tipos permitidos para la definición de cargas: receptores conectados mediante canalizaciones, enlazados a cajas de conexión y receptores sin trazado de conexión. La carga forzada se añade a las restantes cargas teniendo en cuenta que añade una longitud de circuito igual a la definida para la caída de tensión y un tramo de la canalización por defecto.

El cuadro de diálogo admite las siguientes propiedades:

• Forzar condiciones de cálculo del circuito: Permite activar o desactivar el cálculo del circuito tomando como datos los especificados en esta solapa.
• Potencia activa (W). Potencia activa asignada a la carga.
• Factor de potencia. Factor de potencia, que marca la relación entre potencias activa y reactiva de la carga y permite determinar la intensidad total consumida.
• Tipo de carga. Especifica el tipo de carga.
• Distribución de fases. Permite especificar tipo de receptor y fases a las que está conectado.
• Longitud para caída de tensión. Se trata de la longitud a considerar en los cálculos de caída de tensión.
