Motor |
|
|
| TeKton3D / TK-BT / Menú Insertar / Motor | Ayuda iMventa Ingenieros |
Descripción
Esta opción permite insertar un bloque que representa un elemento consumidor de energía de tipo motor.
A la línea que alimenta a este tipo de receptores se aplica por defecto un
factor de 1,25, que se realizará sobre la Potencia activa del mayor de los
motores que los alimenta.
Propiedades de un motor
Las propiedades de un receptor se asignan mediante un cuadro de diálogo con las siguientes solapas.
Como opciones comunes tenemos las siguientes.
Referencia: nombre con el que se reconoce al elemento en los documentos de resultados. Se puede gestionar de forma automática con las opciones del menú Datos/Generales.../Etiquetas.
Excluir del cálculo: al seleccionar esta opción, este elemento y sus propiedades no se tendrán en cuenta en los cálculos.

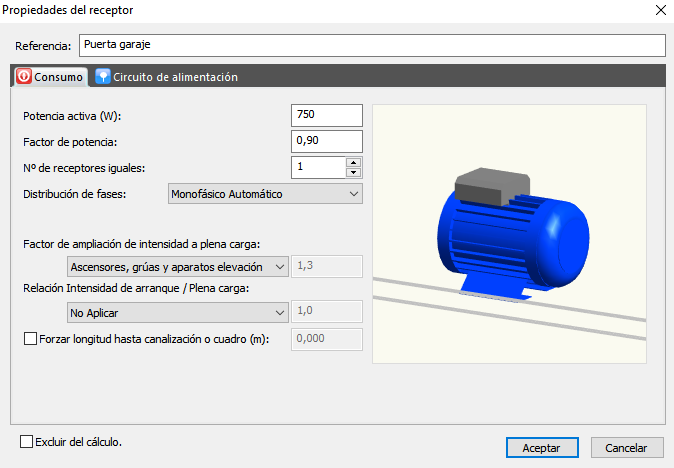

Consumo
Permite establecer los parámetros de consumo de este motor:
Potencia activa (W). La potencia eléctrica que consume el elemento.
Factor de potencia. Este es un número entre 0 y 1 que representa la porción de los VA entregados a la carga de corriente alterna que realmente proporcionan energía a esa carga. Con algunos receptores como los motores, los amperios fluyen en el equipo sin ser útilmente convertidos en energía. Esto ocurre si la corriente está distorsionada (contiene armónicos) o si no está en fase con el voltaje aplicado al motor. Los motores drenan corrientes fuera de fase o reactivas, las cuales reducen su factor de potencia a menos de 1.
Número de receptores iguales.
Distribución de fases.
Para definir una alimentación trifásica sin neutro para este motor, debe seleccionar distribución trifásica en los datos de consumo del receptor y en el circuito de alimentación al mismo forzar una distribución Trifásica (3F) sin neutro.
Factor de ampliación de intensidad a plena carga. El 25 % (factor 1,25) se aplica en cualquier línea al mayor motor de los que alimenta; pero este factor es adicional. Por ejemplo, para aplicar el 1,3 que indica el Reglamento para ascensores, montacargas y aparatos de elevación.
Relación Intensidad de arranque / Plena carga. Este dato es necesario para tener en cuenta las grandes intensidades que se pueden alcanzar en el arranque de grandes motores o motores bajo carga. Debe ser siempre un número superior a la unidad y se utiliza para calcular la potencia final del motor multiplicando la Potencia eléctrica activa por la relación introducida.
Forzar longitud hasta canalización o cuadro (m).

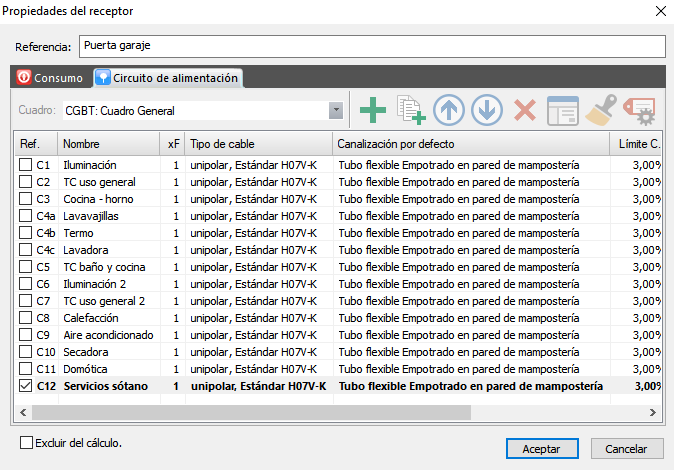

Circuito de alimentación
Permite elegir el circuito de alimentación al receptor, es decir, el cuadro origen y un circuito de dicho cuadro que conectará este motor.
