Compuerta
	TeKton3D / TK-DAC / Menú Insertar / Compuerta	Ayuda iMventa Ingenieros

Descripción

Esta opción de menú permite dibujar un Símbolo que representa a una Compuerta, que incluyen los tres tipos siguientes:

• Compuertas cortafuegos
• Compuertas de regulación de caudal constate (VAC)
• Compuertas de regulación de caudal variable (VAV)

Para cada una de las tres tipologías se han creado bloques paramétricos de sección circular y de sección rectangular en la librería de símbolos.

Además, en las Bases de datos del menú Archivo se pueden definir los Modelos (dimensiones y parámetros mínimos necesarios) para que el programa pueda realizar una selección automática al calcular.

Propiedades

Este cuadro de diálogo recoge las propiedades de este elemento que se dividen en las siguientes pestañas:

• Datos generales
• Cálculo

Además se incluye el campo de la Referencia donde se indicará el nombre con el cual nos referiremos al propio panel dentro del proyecto. A su vez, puede ser definido de forma manual por el usuario o de forma automática si tiene activa la opción Etiquetas del menú Datos/Generales...

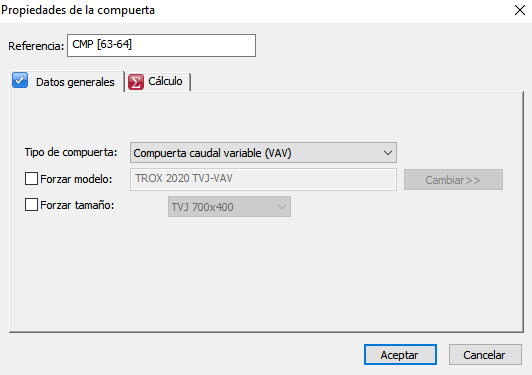

Pestaña Datos generales

En esta pestaña se podrá elegir tanto el Tipo de compuerta como el Modelo de la base de datos.

Respecto al Tipo de modelo diferenciamos tres casos:

• Compuertas cortafuegos. Las compuertas cortafuegos se seleccionan de modo que la sección de paso sea similar al conducto al que están conectadas, por tanto, la velocidad del aire se mantendrá más o menos constante a su paso.
• Tanto la pérdida de presión en la compuerta como la potencia sonora regenerada se calculan a partir del caudal real, usando los datos de presión y ruido de la base de datos asociados al caudal de referencia de la compuerta.
• Compuertas de regulación de caudal constante (VAC). El tamaño de este tipo de compuertas se selecciona por caudal, buscando en la base de datos aquella cuyo caudal de referencia sea lo más parecido al caudal que circula por el conducto anterior. Por tanto, hay que tener en cuenta que el caudal resultante por la compuerta puede ser mayor al definido en la base de datos.
• La pérdida de presión que se asigna a la compuerta se calcula a partir del caudal nominal y de la pérdida de presión nominal, pero siempre teniendo en cuenta que el valor definido en la base de datos es el valor mínimo. El nivel sonoro regenerado se obtiene con los datos de la potencia sonora y con el diferencial de presión de la base de datos, teniendo en cuenta que la diferencia de presión máxima a la que trabajará realmente la compuerta es aproximadamente la presión estática a la entrada.
• Compuertas de regulación de caudal variable (VAV). Este tipo de compuertas se seleccionan del mismo modo que las de caudal constante (VAC), con la única diferencia que la caída de presión se calcula en base a los datos del modelo, sin imponer niveles mínimos.

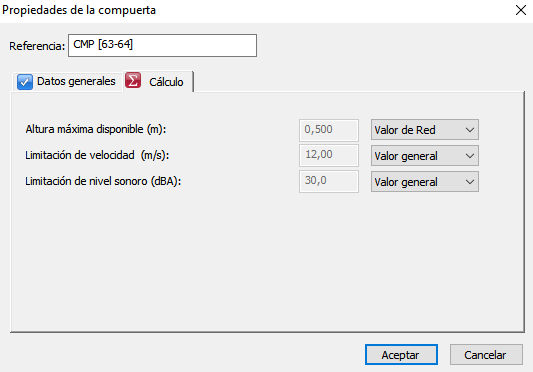

Pestaña Cálculo

En todos los casos de compuertas se pueden imponer las siguientes limitaciones, que por defecto se encuentran definidas en los datos generales (menú Datos) o en las propiedades del ventilador:

• Altura máxima disponible (m). Limita la dimensión exterior vertical (o el diámetro, en el caso de conductos circulares) del elemento.
• Limitación de velocidad (m/s). Garantiza que el aire que circula por este elemento no sobrepase un cierto límite de velocidad.
• Limitación de nivel sonoro (dBA). Esta limitación está muy relacionada con la anterior, ya que al limitar la velocidad indirectamente también se limita el ruido.

Cada opción está acompañada de un desplegable que permite elegir entre:

Valor de la Red. Esta característica toma el valor que se encuentra definida en las pestañas de la red de impulsión o de retorno, según corresponda, de las Propiedades del ventilador al que se encuentre conectado el elemento.

Automática. Ninguna de las dimensiones de este elemento están limitadas. El programa selecciona el Tamaño que cumpla con todos los requisitos de cálculo.

Valor general. Al seleccionar esta opción, la limitación toma el valor definido en el menú Datos/Generales.../Opciones de cálculo.

Valor particular. Permite modificar por el usuario la limitación individualmente para el elemento editado.

Ninguna. Esta opción elimina la limitación.

Temas relacionados

• Etiquetas
• Configurar rótulos...
• Sistema de equilibrado mediante compuertas de regulación en los ventiladores
