Descripción
Esta opción de menú permite dibujar un símbolo que representa a dos ventiladores iguales (ventilador de la categoría, Ventilador 2).
En las propiedades del bloque del ventilador doble, compruebe que tiene
seleccionado el Tipo de equipo, Recuperador de
calor de aire de extracción, para que el programa asigne correctamente los
caudales a sus redes.
El símbolo consta de cuatro puntos de conexión, de los que de al menos uno debe arrancar un conducto con una boca. Este conducto deberá ser de impulsión o retorno en función del tipo de bocas que existan al final de la red. Así, el ventilador puede situarse en el dibujo de tres formas:
- Conectado a una red de impulsión, dejando tres puntos de conexión libre.
- Conectado a una red de extracción o retorno, dejando dos puntos de conexión libre.
- Conectado a una red de impulsión y otra de retorno, utilizando ambas conexiones.
- Conectado a unas redes de impulsión y de retorno y a otras de admisión de aire exterior y expulsión al exterior, utilizando todas las conexiones.
El ventilador constituye el origen de un subsistema en la instalación y de sus Propiedades dependen numerosos parámetros del cálculo de la red de conductos.
El programa puede detectar automáticamente qué tramos tiene conectados
(admisión para ventilación, impulsión para ventilación, extracción para
ventilación y expulsión para ventilación), aunque para ello el primer
punto de inserción del símbolo debe conectarse con la impulsión o con el
retorno.

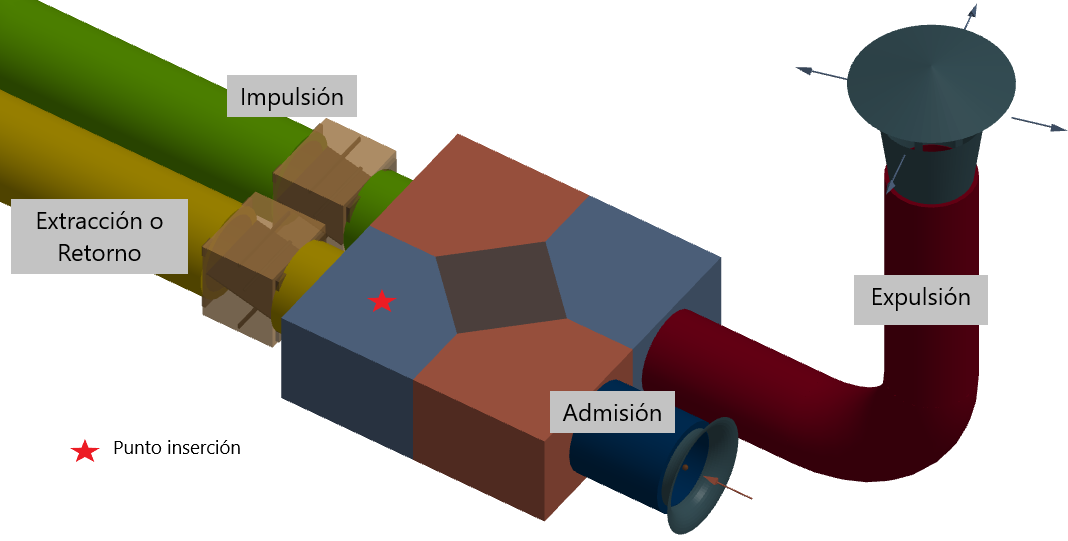

En la siguiente imagen se muestra un ejemplo, con los colores de los conductos según su Función (se puede modificar en, Opciones..., del menú Herramientas):
Si desconoce el Punto de Inserción de un símbolo, seleccione dicho símbolo
y se podrá observar un punto de conexión de color rojo. También
podrán situarlo pulsando la tecla “E”. En el cuadro de diálogo que aparezca
podrá ver las
coordenadas del Punto de inserción. Con estas coordenadas y los ejes
globales puede localizar rápidamente cuál sería ese punto de conexión.
Procedimiento de uso
Para añadir un ventilador a la instalación, proceda como se indica:
- Acceda a esta opción del menú Insertar.
- Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación del ventilador. En este caso un ventilador de la categoría, Ventilador 2.
- Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo. Antes, puede cambiar el punto de inserción pulsando la tecla C.
- Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo. Puede utilizar las opciones del menú contextual (botón secundario del ratón) para fijar un ángulo concreto.
Como ocurre con cualquier otro elemento gráfico,
puede crear nuevos símbolos partiendo de existentes mediante las
herramientas de edición. Por ejemplo, puede
copiar uno directamente con la herramienta Duplicar (
).
Otra forma de crear nuevas entidades utilizando herramientas de edición,
es utilizando cualquier otra operación que implique un desplazamiento (Girar
,
Simetría
,
Escalar
)
activando previamente la opción del menú contextual, Crear
copia.
