Propiedades de los huecos
	TeKton3D / Edificio / Menú Datos / Entidades seleccionadas... / Propiedades huecos	Ayuda iMventa Ingenieros

Descripción

Este cuadro de propiedades permite definir los parámetros de cálculo de los huecos de cerramientos: Puertas y Ventanas.

El cuadro permite definir una Referencia que servirá para identificar el hueco en la visualización 3D, en el cálculo y en los resultados, y ajustar todas las opciones relacionadas con las propiedades del hueco en una serie de pestañas, que son:

• Tipo constructivo
• Geometría
• Factor de sombra
• Puentes térmicos

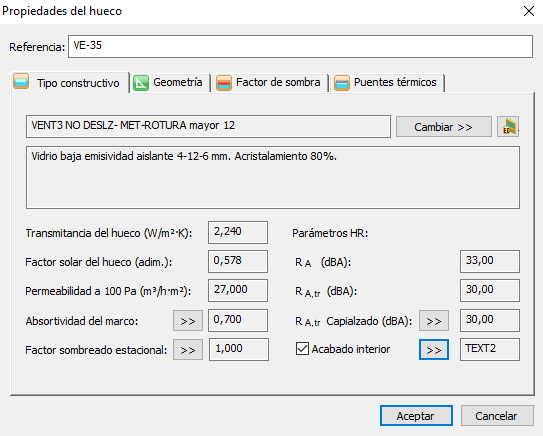

Pestaña Tipo constructivo

En esta carpeta encontraremos información acerca del tipo de elemento constructivo seleccionado para este hueco.

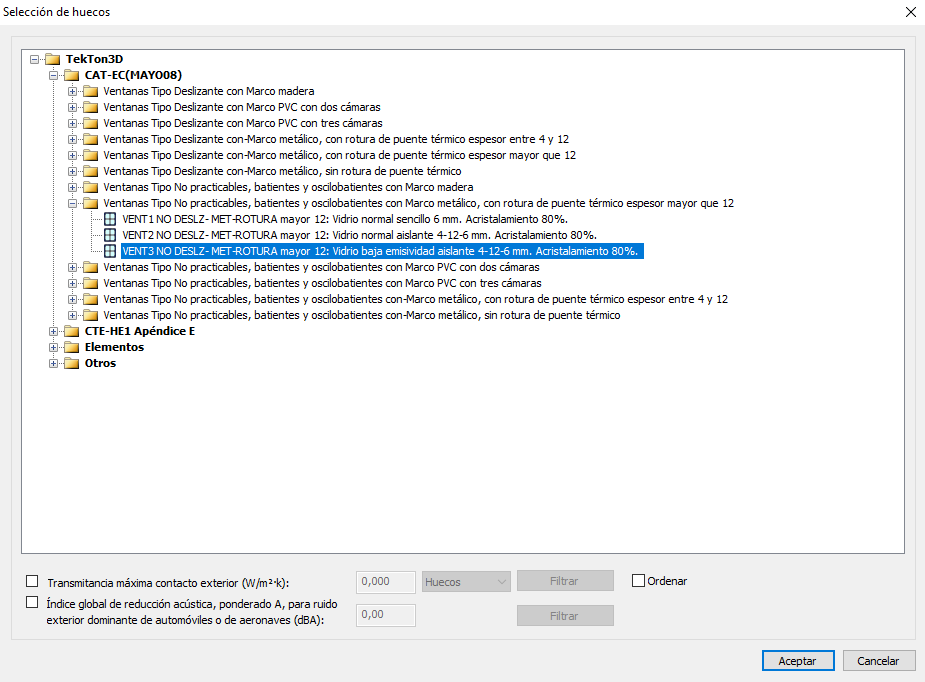

 El elemento constructivo se podrá cambiar por otro en cualquier momento, sin más que pulsar el botón . Aparecerá la pantalla de selección de elementos de tipo huecos, Puertas o Ventanas, para que escojamos un nuevo elemento constructivo.

En la parte inferior de este cuadro encontrará una serie de casillas que le permitirán filtrar el contenido de la lista, según distintos parámetros (transmitancia e índice de reducción acústica). Para filtrar basta con activar la casilla correspondiente a la magnitud según la cual desea realizar el filtrado, introducir un valor y presionar la tecla ENTER (o hacer clic sobre el botón Filtrar):



Esta pestaña de Tipo constructivo contiene, además de la Propiedades del elemento constructivo Hueco seleccionado (Transmitancia del hueco, Factor solar del hueco, Permeabilidad a 100 Pa, Parámetros HR...), éstas otras opciones:

• Absortividad del marco. Este botón abre un pequeño cuadro de diálogo (ver imagen siguiente) que permite fijar la absortividad del marco, a partir del Color de éste y de su Tonalidad:
•

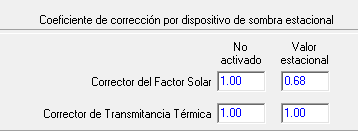

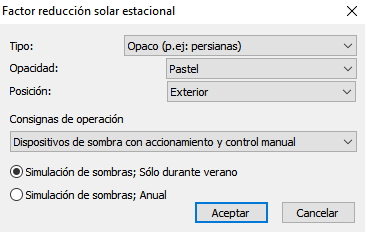

• Factor sombreado estacional. Mediante esta opción podremos aplicar un Factor de reducción solar estacional, en función del Tipo (Ninguno, Persianas venecianas, Cortinas blancas, Cortinas color o Cortinas revestimiento aluminio), de la Opacidad (Alta, Media o Baja) y de la Posición (Interior o Exterior).
• A parte de la definición de los elementos de sombra estacionales en función del Tipo, Opacidad y Posición para la justificación del indicador de control solar del CTE DB-HE 2019, con la actualización del DA DB-HE / 1 “Cálculo de parámetros característicos de la envolvente Enero 2020” la forma de simular los elementos de sombra estacional se ha actualizado.
• En el apartado 2.2.3 Transmitancia total media mensual de energía solar de huecos con dispositivos de sombra móvil, se definen distintas consignas de operación de dispositivos de sombra móviles, que activan o desactivan las sombras en función del valor de irradiación solar que incide en el hueco.
• Esta característica se ha adaptado tanto en el cálculo con EnergyPlus como mediante la ISO 13790.
•

• R_A,tr, Capialzado (dBA) (sólo para ventanas). Indica el valor del índice de reducción acústica ponderado A para ruido exterior dominante de automóviles o aeronaves del capialzado. Esta magnitud influirá en la justificación del aislamiento acústico (necesario TK-HR) por la opción general. Mediante el botón se podrá seleccionar entre:
  •  Sin capialzado o con capialzado exterior (RA,tr = 0 dBA).
  • Capialzado interior sin material absorbente acústico (RA,tr = 25 dBA).
  • Capialzado interior con material absorbente acústico e ≥ 25 mm (RA,tr = 30 dBA).
  • Otros.
• Acabado interior. Este botón abre un cuadro de consulta de la base de datos de materiales para cerramientos mediante el cual podemos seleccionar un acabado para el hueco. Esto influirá en el cálculo del tiempo de reverberación con TK-HR. Para tener en cuenta el acabado, es necesario dirigirse a las Propiedades del espacio que contiene el hueco, y activar la casilla Tener en cuenta el acabado de huecos.

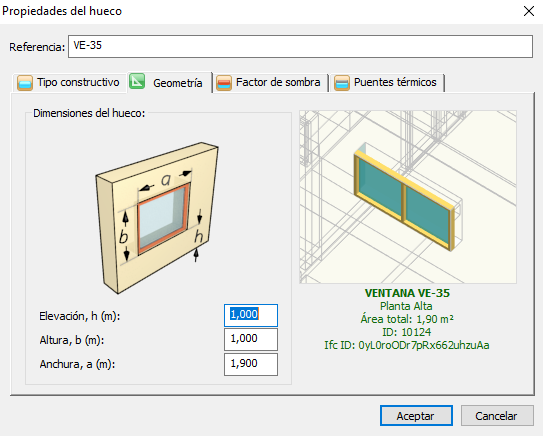

Pestaña Geometría

Encontraremos información acerca del hueco seleccionado en este momento, como:

• La Planta donde se sitúa.
• La Área total que ocupa.
• El código ID interno del programa.
• El código ifcGUID para el archivo IFC.



Elevación, h (m): distancia vertical entre la cota cero de la planta y la parte baja del elemento Hueco.

Altura, b (m): distancia vertical que ocupa el elemento Hueco.

Anchura, a (m): distancia horizontal que ocupa el elemento Hueco.

Estos tres valores pueden ser modificados para variar la geometría de la ventana o la puerta de forma manual.

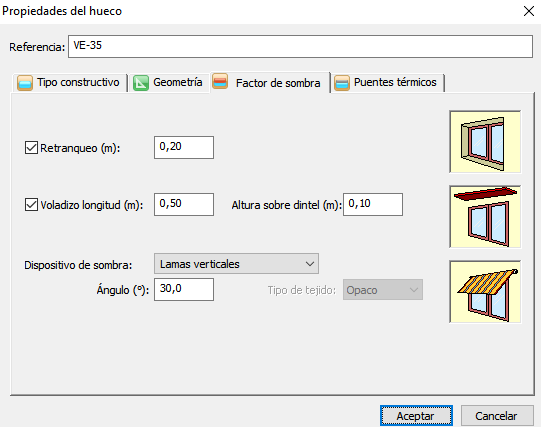

Pestaña Factor de sombra

 Desde este cuadro de diálogo se puede indicar el tipo de protección solar fija (durante todo el año) que llevará cada Hueco del edificio.

El Código Técnico de la Edificación tiene en cuenta cuatro tipos de protecciones solares: retranqueos, voladizos, toldos y lamas. TeKton3D permite indicar si se deben tener en cuenta estos dispositivos y en su caso introducir los parámetros que definen sus dimensiones.



Retranqueo (m). Inicialmente no existe retranqueo (valor 0,0 m) y la ventana o puerta se sitúa en la cara exterior de la fachada. Si se activa esta opción habrá que indicar qué distancia se desplaza el marco del hueco hacia el interior del hueco.

Voladizo longitud (m). El voladizo se trata como una superficie horizontal de igual anchura que el hueco y situada por encima del dintel. Como parámetros se pueden indicar la Longitud (m) o distancia que sobresale y la Altura sobre el dintel (m), sobre la parte superior del hueco.

Dispositivo de sombra. Existen estos tipos de dispositivos de sombra: Lamas horizontales y Lamas verticales; según establece el Código Técnico. En estos casos es necesario introducir el Ángulo (º) que forman las lamas (en el entorno 3D se podrá ver su efecto).

En el caso de la protección solar mediante lamas horizontales o verticales no es necesario conocer las dimensiones de las lamas, sólo hay que tener presente que el método de cálculo del factor solar es válido para relaciones entre la separación de lamas y su anchura igual o inferior a uno.

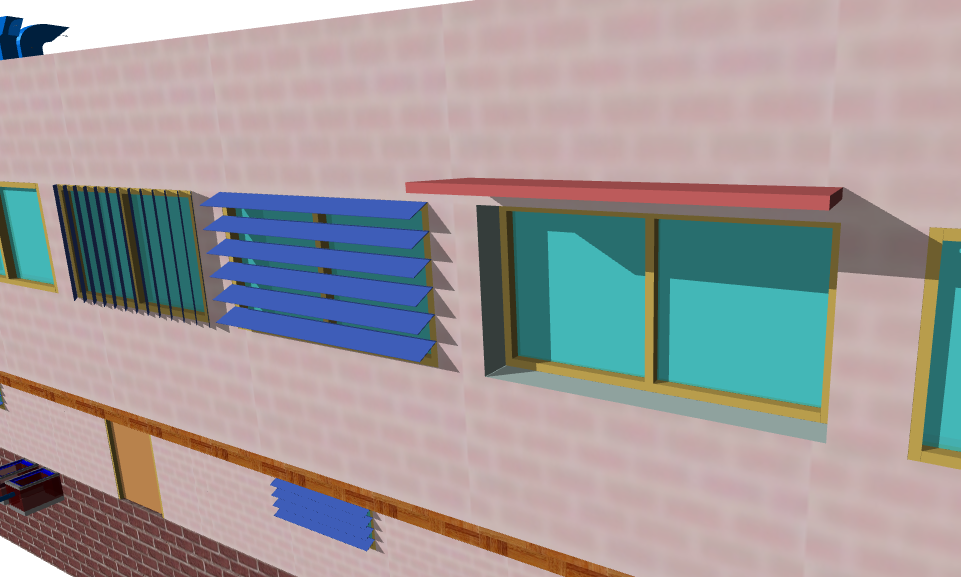

Una vez definida la protección solar y validado el cuadro de diálogo de propiedades del hueco, la representación gráfica de la ventana en el modelo Sólido muestra un dibujo del tipo de dispositivo elegido, tal como se aprecia en la siguiente figura:

Existe la posibilidad (opción desfasada) de definir en la base de datos elementos constructivos de tipo hueco que lleven incorporados un sistema de protección solar (no se recomienda, ya que se puede gestionar con las Propiedades del hueco). Cuando se selecciona un elemento de este tipo, se importan los datos relativos a la protección solar y se almacenan en el cuadro de Factor sombreado estacional descrito anteriormente.

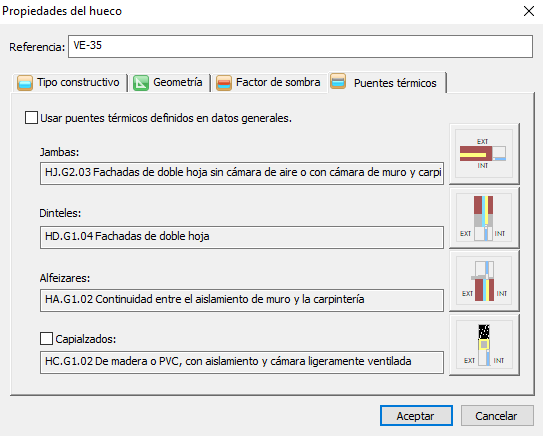

Pestaña Puentes térmicos

 En esta carpeta se pueden introducir los parámetros para el cálculo de los puentes térmicos en huecos, es decir, el contorno de huecos y las cajas de persianas.

El cuadro de diálogo permite definir la solución constructiva utilizada en los puentes térmicos que genera el hueco. Si se activa la casilla, Usar puentes térmicos definidos en datos generales, se tomarán las soluciones definidas en el menú Datos/Generales.../Puentes térmicos del edificio.

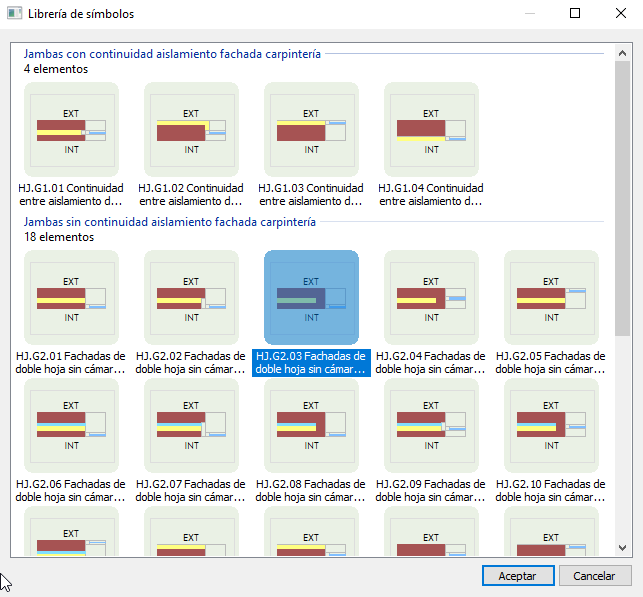

Cuando se pulsa el botón que contiene el dibujo de cada solución aparece el cuadro de diálogo del catálogo de puentes térmicos (Librería de símbolos 2D), que permite seleccionar la solución constructiva que mejor se adapte al puente térmico real. Esta librería y los métodos de cálculo se han extraído del documento de apoyo "DB DA-HE/3 Puentes térmicos".

Para añadir más opciones de Puentes térmicos puede seguir las instrucciones indicadas en este artículo: Crear puentes térmicos de usuario con TeKton3D.
