Armario de colectores |
|
|
| TeKton3D / TK-ICA / Menú Insertar / Armario de colectores | Ayuda iMventa Ingenieros |
Descripción
Esta opción añade al área de dibujo un símbolo que representa a un Armario de colectores.
El Armario de colectores es el punto de la instalación en el que la red de distribución general se bifurca para abastecer a cada una de las Superficies radiantes.
La red de distribución puede estar definida por tuberías de cualquier material, válvulas y elementos accesorios, sin embargo, a partir del armario de colectores sólo se pueden definir tramos de tubería, sin derivaciones ni otros elementos hasta llegar a un elemento Superficie Radiante. El módulo TK-SRR del capítulo TK-ICA asignará a estos tramos de tubería el material que le corresponda al Sistema o Modelo seleccionado.
La alimentación a cada Superficie radiante tiene que realizarse desde un Armario de colectores, teniendo en cuenta que sólo se puede usar una salida por cada elemento.
La librería gráfica dispone de símbolos de dos a diez salidas, aunque es posible definir bloques con cualquier otro número de conexiones.

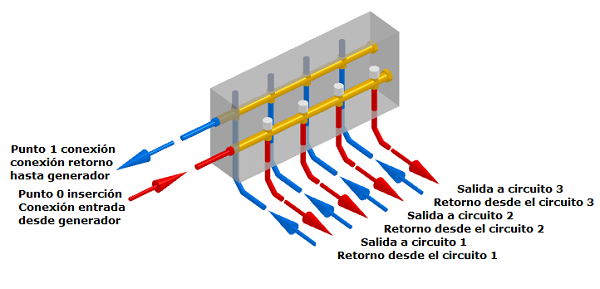

En la siguiente imagen se muestra cómo son las conexiones laterales:
- Punto de conexión 0 (punto de inserción), de color rojo en los símbolos de la librería, representa el punto de entrada del agua desde el generador térmico.
- Punto de conexión 1, de color azul en los símbolos de la librería, representa la salida del agua hacia el generador térmico.
Y las conexiones frontales, que representan las conexiones a los circuitos individuales, pueden ser:
- Conector de color rojo: representa la salida hacia el circuito.
- Conector de color azul: simboliza el retorno.
No es obligatorio utilizar todas las conexiones de un armario, se pueden dejar libres
los pares (ida-retorno) más alejados del punto de entrada desde el generador.
El sistema de Superficie radiante hace referencia al conjunto de datos de los materiales que intervienen en la instalación: tubería empotrada, material aislante base, capa difusora de mortero y elementos de regulación de los armarios de colectores. Este conjunto de datos está agrupado bajo una referencia de modelo comercial y almacenado, junto a otros similares, en la base de datos, Sistemas de superficies radiantes.
Como las resto de bases del programa se puede modificar desde la opción de menú Archivo/Bases de datos/Climatización y ACS/Unidades terminales/Sistema de superficies radiantes.
En las instalaciones de climatización por agua (TK-ICA) es importante cómo
se conecten todos los elementos, especialmente los siguientes, para que el
programa determine los sentidos y los coeficientes de simultaneidad de forma
correcta:
- Generador / Caldera.
- Enfriadora / Bomba de calor.
- Circulador.
- Elemento de colector.
- Armario de colectores (requiere el módulo TK-SRR).
Propiedades

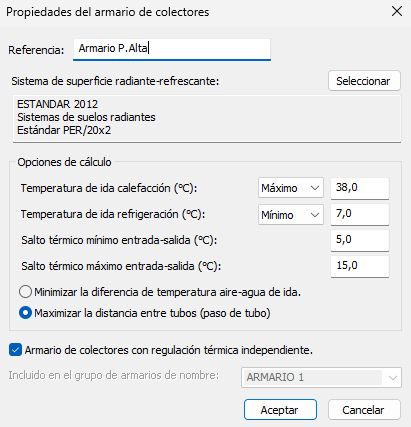

El cuadro de propiedades del armario de colector contiene las opciones que permiten optimizar y adecuar el dimensionado de la instalación a las necesidades del proyecto.
A continuación se describen cada uno de los parámetros:
Referencia: El nombre utilizado en este caso sirve para identificar este elemento en listados, detalles y planos.
Sistema de superficie radiante-refrescante: Si se ha seleccionado previamente un Modelo de la base de datos, aparecerá aquí una información resumida. El botón, Seleccionar, abre el cuadro de diálogo de la base de datos de Sistemas de superficies radiantes; en el que podrá elegir uno de ellos para simular sus características o conocer más detalles del seleccionado.
Opciones de cálculo: La edición de estos datos afectará solo al dimensionado de las superficies radiantes que dependan del Armario de colectores en cuestión.
Temperatura de ida calefacción (valor Máximo o Forzado): Representa el Máximo valor de la temperatura a la que nuestro sistema de generación térmica puede impulsar el agua en modo calefacción. El nivel térmico producido en una instalación solar térmica no es el mismo que el producido por una bomba de calor ni este el mismo que el generado en caldera. Influye en el dimensionado de la instalación del siguiente modo: A menor temperatura las distancias entre tubos tienen que ser menores para poder emitir la misma cantidad de flujo térmico.
También se pude calcular con un valor fijo Forzado de temperatura.
Temperatura de ida refrigeración (Mínimo o Forzado): Representa el valor Mínimo de la temperatura a la que nuestro sistema de producción de frío puede impulsar el agua en modo refrigeración. Influye en el dimensionado de la instalación del siguiente modo: A mayor temperatura las separaciones entre tubos tienen que ser menores para poder vencer las mismas cargas térmicas.
También se pude calcular con un valor fijo Forzado de temperatura.
Estas temperaturas están limitadas, como ya se ha comentado, por el tipo de equipo utilizado como generador térmico, pero también es posible establecer mayores restricciones introduciendo sistemas de regulación, por ejemplo válvulas mezcladoras en la distribución hasta los armarios de colectores que suavicen las temperaturas de impulsión. De esta forma, se mejora el rendimiento energético de la instalación a costa de aumentar la longitud de tubo (separaciones menores).
Saltos térmicos máximo y mínimo entrada-salida: Estos dos valores se utilizan tanto para el funcionamiento en modo calefacción como en refrigeración, y vienen limitados por las normas de diseño. No es aconsejable modificar estos valores, aunque se puede reducir el rango: aumentar el valor mínimo y reducir el valor máximo. Con esto se reduce el salto térmico aire-agua de cada circuito, se reducen los caudales y presiones pero es posible que disminuyan las separaciones entre tubos (aumento de la longitud).
El módulo TK-SRR cuenta con dos opciones de dimensionado:
- Minimizar la diferencia de temperatura aire-agua de ida.
- Maximizar la distancia entre tubos (paso de tubo).
En el primer caso el programa buscará para cada colector la temperatura de ida más baja en el caso de calefacción, o la más alta en el de refrigeración, que permita cumplir el resto de condiciones de diseño. Este método es el que ofrece instalaciones más eficientes desde el punto de vista energético, aunque por el contrario requiere distancias entre tubos pequeñas. Es decir, el coste de instalación es mayor pero el de operación se reduce.
El segundo método persigue lo contrario, es decir, conseguir las separaciones de tubo mayores posibles a costa de aumentar la temperatura de ida en modo calefacción o reducirla en modo refrigeración. Estas temperaturas están limitadas por los dos primeros valores que aparecen en este mismo cuadro de diálogo y que normalmente vienen restringidos por los equipos de generación.
La utilización del primero de los métodos reduce la distancia entre tubos, lo que lleva aparejado un aumento de la longitud de tubería de cada circuito, pudiéndose superar las distancias recomendadas por el fabricante. Esto obligaría a dividir los circuitos de mayor longitud.
Por este motivo el método de dimensionado más práctico es el segundo, que salvo casos extremos, conseguirá dimensionar la instalación sin generar advertencias o mensajes de error. Además permite optimizar la instalación desde el punto de vista de la eficiencia energética a base de reducir la temperatura máxima de ida (o aumentar la temperatura mínima en modo refrigeración).
Regulación de temperatura: Muchos fabricantes de sistemas radiantes ofrecen kits de termorregulación, que se integran dentro del armario de colectores, y permiten regular la temperatura del agua de impulsión a los circuitos que parten de ese colector.
El módulo TK-SRR permite considerar este tipo de funcionamiento activando el parámetro, Armario de colectores con regulación térmica independiente.
Cuando la instalación está compuesta por un único Armario de colectores este parámetro no tiene efecto alguno.
Si la instalación está formada por más de un armario sin regulación térmica independiente, el proceso de cálculo tiene que establecer la misma temperatura del agua de ida para todos los circuitos alimentados por estos colectores. Por tanto, los parámetros de dimensionado de estos armarios deben ser similares.
Cuando la propiedad de termorregulación independiente está activada, los parámetros de dimensionado pueden ser diferentes en cada colector y como consecuencia la temperatura de entrada a los circuitos radiantes puede resultar también diferente.
Por el contrario, si es un condicionante de diseño el que las superficies radiantes asociadas a varios armarios de colectores se calculen bajo las mismas condiciones, entonces tendrá que desmarcar la opción anterior y definir un grupo de colectores, indicando en todos estos elementos la misma identificación en el desplegable, Incluido en el grupo de armarios de nombre.
Este mensaje también se podría dar en el caso de que solo haya un circuito
para zona cuarto de baño conectado a un Armario de colectores. La norma
UNE-EN 1264-2:2022
dice que en este proceso no se tengan en cuenta los cuartos de baño, y como
se da el caso que en ese armario únicamente hay un aseo da este error. El
problema está en la selección de las temperaturas máximas de salida de la
caldera. En concreto, en este proceso se utilizan todos los circuitos de
suelo excepto los cuartos de baño, por lo que el proceso termina sin
selección de temperaturas.
