Descripción

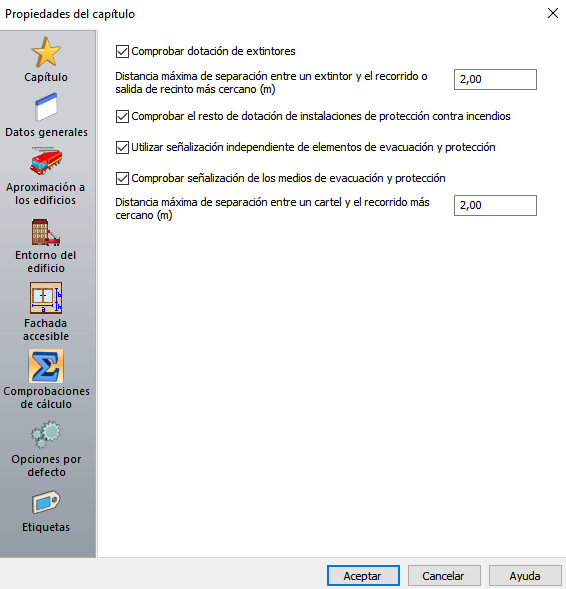

En este cuadro de diálogo se establecen algunas comprobaciones por defecto para tener en cuenta en el proceso de cálculo.

En cuanto a los campos, estas son sus explicaciones:

Comprobar dotación de extintores: Es la fase de cálculo que comprueba, según lo establecido en la sección 4 Instalaciones de protección contra incendios del DB-SI, la dotación de extintores tanto portátiles como móviles.

Respecto a extintores portátiles, se comprueba la distribución de dichos extintores, con una eficacia mínima 21A-113B, a 15 m de recorrido en cada planta, desde todo origen de evacuación. También se comprueba la existencia de dicho tipo de extintor, en el exterior y cerca de las salidas de los locales de riesgo especial. Por último, según el RIPCI, se comprueba que la altura del símbolo extintor portátil, en su parte superior, quede situada entre 80 cm y 120 cm sobre el suelo del espacio al que pertenece.

Respecto a extintores móviles, se comprueba la existencia de dichos extintores en los locales de riesgo especial en uso Hospitalario y Comercial según lo establecido en la sección SI 4 del DB. Si se desactiva esta opción, aunque no se realice la comprobación para el cumplimiento de DB-SI4 ni lo relativo a la altura según el RIPCI, sí se mantiene el cálculo del cómputo de extintores por espacios tanto en la pestaña de comprobación, como en los listados y mediciones, así como su representación gráfica en los detalles.

Por lo tanto, se aconseja desactivar esta opción cuando no requiera un estricto cumplimiento de la norma y poder así continuar con el cálculo y la generación de resultados.

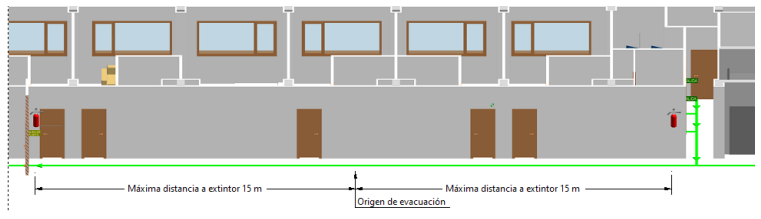

El programa utiliza un método que comprueba la distribución de extintores portátiles con eficacia 21A y 113B, como mínimo, en todas las plantas que requiera origen de evacuación, se excluyen, por ejemplo, los espacios de vivienda. La sección SI 4 del DB indica que requiere en cada plana, uno a 15 m de recorrido como máximo, desde todo origen de evacuación. Para simplificar, el programa comprueba la distribución únicamente en los recorridos de evacuación diseñados en el proyecto, por tanto, en las zonas de espacios que no contengan recorridos de evacuación no hay comprobación. Los extintores deben insertarse manualmente a lo largo de los diferentes recorridos de evacuación, en la ubicación que se considere adecuada para el proyecto. El método consiste en calcular la cobertura de extintores en todos los recorridos, advirtiendo que tramos no están cubiertos total o parcialmente.

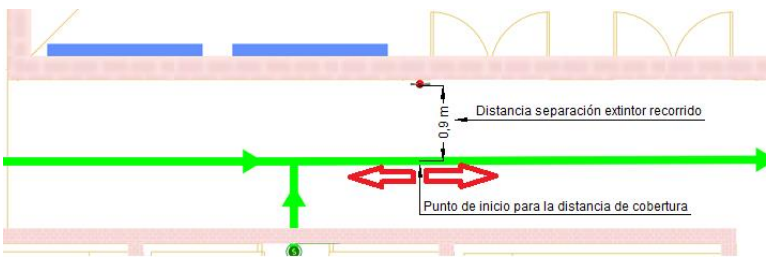

Para establecer la distancia máxima de separación entre un extintor y el recorrido o salida más cercano, el programa calcula la cobertura de recorridos en función de los extintores más próximos. Para decidir si un extintor está próximo a un recorrido, se usa este parámetro. La distancia de separación, es la distancia proyectada en el plano, entre un extintor y el punto más cercano del recorrido más próximo. Todos los tramos de recorrido con algún punto cercano a un extintor que esté a una distancia igual o inferior a este parámetro, se considera inicio de cobertura en dicho punto, la distancia computa a partir de este punto para continuar hasta cubrir 15 m de recorrido.

Comprobar el resto de dotación de instalaciones de protección contra incendios: Es la fase de cálculo que se encarga de comprobar, según la sección SI4 del DB-SI, la necesidad de disponer las siguientes dotaciones: bocas de incendio equipadas, extinción automática, sistemas de detección, sistemas de alarma, detección y alarma, columna seca y ascensor de emergencia.

Puede forzar el cumplimiento de cada una de estas dotaciones en la opción del menú Calcular\Dotación instalaciones...

Utilizar señalización independiente de elementos de evacuación y protección: Con esta opción desactivada, se mantiene el antiguo tratamiento para la señalización y no se podrán insertar señales de la librería de símbolos, es decir, sólo se representan unas señales genéricas de dirección de evacuación en los detalles al inicio o final de cada tramo. En los listados se computan: una señal de salida por cada salida existente, una señal de dirección por cada tramo y una señal de protección por cada símbolo de extintor, BIE y pulsador insertado en el proyecto. Es decir, el cómputo de señales es dependiente de los símbolos de dirección y protección existentes, y no se pueden insertar símbolos de señalización.

Con la opción activada, se independiza la gestión de señalización respecto de los elementos de evacuación. Se deberán insertar, desde la librería de símbolos, cada una de las señales que necesite el proyecto en sus ubicaciones correspondientes, tanto para evacuación como PCI.

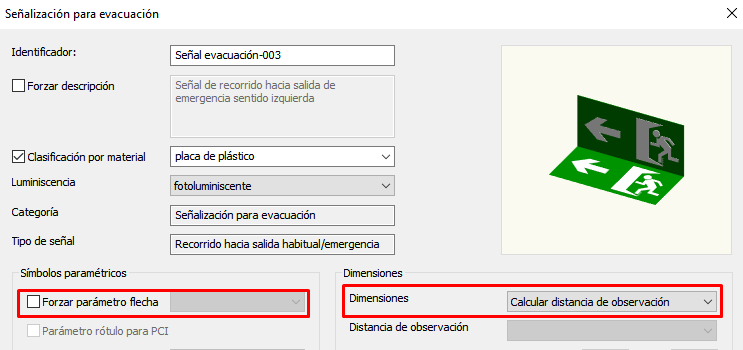

Comprobar señalización de los medios de evacuación y protección: Es la fase del cálculo que se encarga de determinar la distancia de observación en aquellas señales que lo tengan en modo Automático. También se determina el sentido de dirección de las flechas en aquellas señales que no estén forzada.

Distancia máxima de separación entre un cartel y el recorrido más cercano (m): El programa calcula la distancia de observación en función de los recorridos más próximos. Para decidir si un cartel o señal está próximo a un recorrido se usa este parámetro. La distancia de separación es la distancia proyectada en el plano entre una señal y el punto más cercano del recorrido más próximo. Todos los tramos de recorrido, con algún punto cercano a una señal que esté a una distancia igual o inferior a este parámetro, se consideran recorridos para comprobar la distancia de observación, siempre y cuando esté en el ángulo de visualización correcto.
