Descripción
Este bloque del menú Insertar representa sólo la señal indicativa de la posición de una Boca de incendio equipada en el edificio.

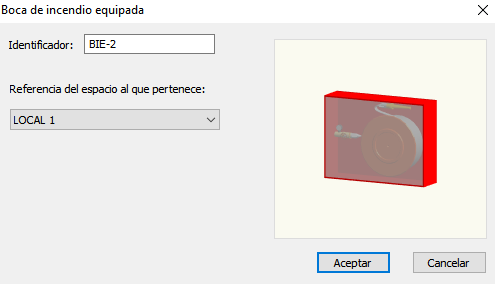

Propiedades
El Identificador o Referencia es una denominación para situar este elemento dentro de los documentos de resultados. Se puede definir de forma automática (ver la opción del menú Datos/Generales.../Etiquetas) o de forma manual, indicándose por el usuario directamente sobre este campo.
Para poder diferenciar las BIE en los resultados, el etiquetado debe ser
"BIE-[ORD]", porque al no estar conectado a una red solo conoce el orden no
el número de nudo. Se puede comprobar en las propiedades del capítulo, en la
pestaña Etiquetas del menú Datos/Generales...
La Referencia del espacio al que pertenece se puede escoger en modo Automático (el programa reconoce dentro de qué espacio se encuentra) o bien forzar una Referencia de un Espacio existente.
En modo Automático, durante el cálculo, el programa asociará cada símbolo con el espacio donde esté insertado el mismo. Si por el diseño particular del espacio el programa no es capaz de conocer el espacio al que pertenece, podrá forzarlo manualmente seleccionando la referencia del espacio en la lista de referencias de este campo.
Normativa
A continuación se enumeraran algunas zonas donde deba disponerse de una BIE según del CTE DB-SI, a modo de recordatorio:
- En zonas de riesgo especial alto, en las que el riesgo se deba principalmente a materias combustibles sólidas. Los equipos serán de tipo 45 mm, excepto en edificios de uso Residencial Vivienda, en lo que serán de tipo 25 mm.
- En uso Administrativo y Docente si la superficie construida excede de 2.000 m². Los equipos serán de tipo 25 mm.
- En uso Residencial público si la superficie construida excede de 1.000 m² o el establecimiento está previsto para dar alojamiento a más de 50 personas. Los equipos serán de tipo 25 mm.
- En uso Hospitalario, en todo caso. Los equipos serán de tipo 25 mm.
- En uso Comercial y Pública concurrencia si la superficie construida excede de 500 m². Los equipos serán de tipo 25 mm.
- En uso Aparcamiento si la superficie construida excede de 500 m². Los equipos serán de tipo 25 mm. Se excluyen los aparcamientos robotizados.
