	Extintor portátil

	TeKton3D / TK-SI / Menú Insertar / Extintor portátil	Ayuda iMventa Ingenieros

Descripción

Elemento de tipo extintor portátil y móvil sobre ruedas. Representa tanto al propio elemento extintor como a la señal indicativa de su posición.

La librería del programa contiene varios símbolos de tipo Extintor portátil. en cuanto al cálculo, todos los símbolos se comportan de igual modo. En la leyenda de los detalles en planta se verá reflejado cada tipo de símbolo escogido como extintor.

Propiedades

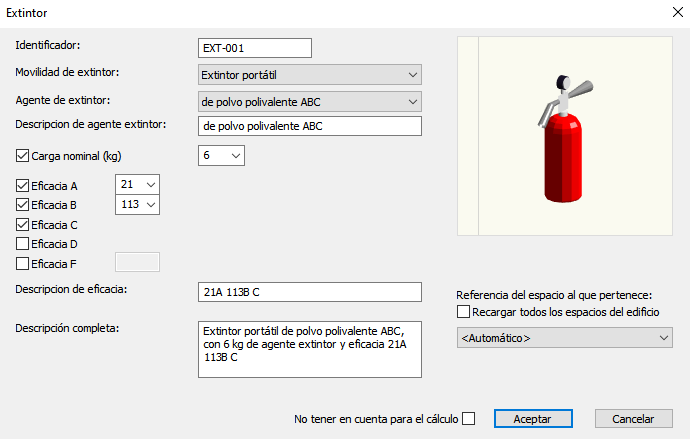

En la imagen se recogen las propiedades de este elemento:

Propiedades extintor

Identificador o Referencia es una denominación para situar este elemento dentro de los documentos de resultados. Se puede definir de forma automática (ver la opción del menú Datos/Generales.../Etiquetas...) o de forma manual, indicándose por el usuario directamente sobre este campo.

Movilidad de extintor: Seleccionar extintor en función de la movilidad, permitiendo escoger entre:

Extintor portátil: Un extintor portátil está diseñado para llevarse y utilizarse a mano y que, en condiciones de funcionamiento, tiene una masa inferior o igual a 20 kg.
Extintor móvil con ruedas: Un extintor móvil está diseñado para ser transportado y accionado a mano que tiene un masa total de más de 20 kg.
Extintor fijo: Un extintor fijo aquel que se encuentran en una instalación fija, generalmente para su accionamiento automático sobre un elemento de riesgo.
No existe actualmente en el programa representación gráfica para este tipo de extintores. Si se escoge la opción móvil con ruedas, automáticamente se cambiará el símbolo gráfico correspondiente.

El tipo de movilidad condiciona el resto de parámetros del diálogo, los tipos de agente extintor, las cargas nominales y las eficacias.

Agente de extintor: Sustancia contenida en el extintor cuya acción provoca la extinción. Para extintores portátiles se disponen de los siguientes agentes:

Sin clasificar;
De agua a chorro;
De agua pulverizada;
De espuma;
De agua pulverizada con aditivos específicos para fuego clase F;
De polvo seco BC;
De polvo polivalente ABC;
De polvo específico para metales;
De dióxido de carbono;
De hidrocarburos halogenados;
Con agente limpio;
De otro tipo.

Para los extintores móviles, sólo serán los siguientes agentes según la UNE-EN 1866-1:2008:

Sin clasificar;
De agua a chorro;
De agua pulverizada;
De espuma;
De agua pulverizada con aditivos específicos para fuego clase F;
De polvo seco BC;
De polvo polivalente ABC;
De dióxido de carbono;
De otro tipo.

El agente extintor escogido determina las cargas nominales y eficacias, que a continuación se expresan.

Descripción de agente extintor: Esta casilla recoge el texto del agente seleccionado, pero permite su modificación para concretar con más información si fuera necesario. Este texto se usará para la composición final del extintor y su aplicación en las partidas de mediciones.

Carga nominal (kg): Masa o volumen del agente contenido en el extintor. En función del agente extintor se facilita una lista de cargas específicas, si bien podrá ser forzada por otra carga no prevista.

Eficacias A, B, C, D y F: Las clases de fuego según UNE-EN-2:1994/A1 son:

Clase A: materiales sólidos de naturaleza orgánica (madera, cartón, papel, plásticos, etc.);
Clase B: líquidos o de sólidos licuables (gasolina, gasóleo, etc.);
Clase C: gases (butano, gas natural, etc.);
Clase D: metales (aluminio en polvo, potasio, sodio, etc.);
Clase F: derivados de la utilización de ingredientes para cocinar (aceites, grasas vegetales o animales) en los aparatos de cocina.

La eficacia de un extintor indica el hogar tipo normalizado que es capaz de extinguir. El hogar tipo es la cantidad de combustible, dispuesto de una forma preestablecida, cuyo fuego es capaz de extinguir un extintor. Se identifica por un número y una letra.

Las eficacias mínimas frente al fuego para la diferentes clases vienen definidas en la norma UNE-EN 3- 7:2004+A1:2008 para extintores portátiles y en la norma UNE-EN 1866-1:2008 para extintores móviles, según el agente extintor y carga nominal. Opcionalmente podrá modificar manualmente las eficacias calculadas e incluso desactivar clases de fuego, si así lo considera, para algún extintor en particular.

Descripción de eficacia: Recoge el texto de las eficacias calculadas, permitiendo su modificación posterior para ampliar con más información. Este texto se usará para la composición final del extintor y su aplicación en las partidas de mediciones.

Descripción completa: Recoge el texto completo del extintor, compuesto por el tipo de movilidad, la descripción del agente y la descripción de la eficacia, permitiendo su modificación posterior para ampliar con más información. Este texto se usará en las partidas de mediciones.

Referencia al espacio que pertenece: Se puede escoger modo Automático o bien forzar una referencia de espacio, en el caso de que no se pueda asignar uno automáticamente durante el cálculo.

En modo Automático, durante el cálculo, el programa asociará cada símbolo con el espacio donde esté insertado el mismo. Si por el diseño particular del espacio, el programa no es capaz de conocer el espacio al que pertenece, podrá forzarlo manualmente seleccionando la referencia del espacio en la lista de referencias de este campo.

Recargar todos los espacios del edificio: Si está desactivada, solo carga los espacios de la planta. Si se activa, carga todo el edificio para cuando no haya forma de encontrar el espacio que le interesa; por ejemplo, espacios que ocupan varias plantas, problemas de filtro de visibilidad o cualquier otro problema gráfico que no permita encontrarlo en la planta actual.

No tener en cuenta para el cálculo: Excluye este extintor para el cálculo y, consecuentemente, también se excluye de la memoria y mediciones.

Normativa

Los extintores portátiles son todos de eficacia 21A-113B.

Deberá instalarse uno cada 15 m de recorrido de evacuación en cada planta, como máximo, desde todo origen de evacuación.

También deberán instalarse en las zonas de riesgo especial conforme al capítulo 2 de la Sección 1 del DB-SI. Concretamente un extintor en el exterior del local o de la zona y próximo a la puerta de acceso, el cual podrá servir simultáneamente a varios locales o zonas. En el interior del local o de la zona se instalarán además los extintores necesarios para que el recorrido real hasta alguno de ellos, incluido el situado en el exterior, no sea mayor que 15 m en locales especial medio o bajo, o que 10 m en locales o zonas de riesgo especial alto.

Extintores móviles

Son necesarios extintores móviles de 25 kg en espacios en locales de riesgo especial alto cuya superficie construida exceda de 500 m² por cada 2500 m² de superficie o fracción en uso Hospitalario. Y en uso Comercial extintores móviles de 50 kg en toda agrupación de locales de riesgo especial medio y alto cuya superficie construida total exceda de 1000 m² a razón de un extintor por cada 1000 m² de superficie.
