Esta opción sirve para insertar símbolos relativos a las señalizaciones de los recorridos de evacuación y accesibilidad.
Estos símbolos tienen parametrizado el tamaño, el cual podrá ser calculado según la distancia de observación o forzado en el diálogo de propiedades. Los símbolos para señal de recorrido hacia salida, salida de emergencia, salida de emergencia (P-A1) y sus respectivas señales con literal también permiten cambiar el parámetro del sentido de la flecha.

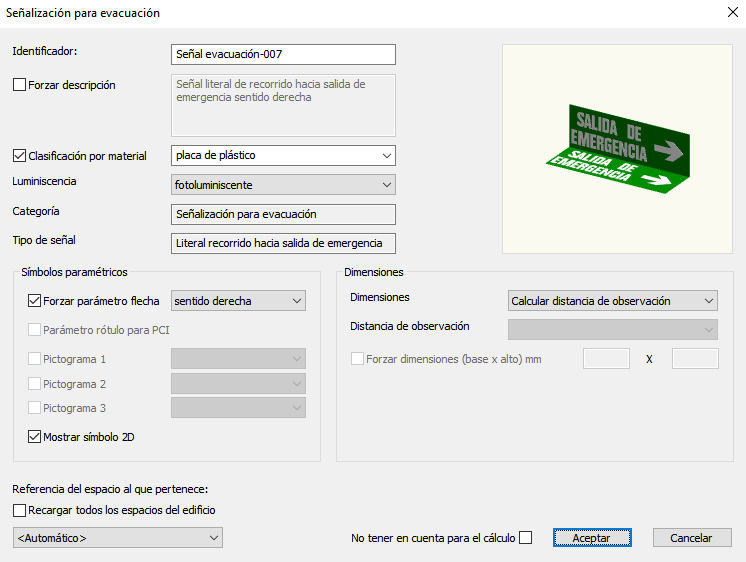

Esta imagen recoge el cuadro de diálogo con de las propiedades de este elemento.
Identificador o Referencia es una denominación para situar este elemento dentro de los documentos de resultados. Se puede definir de forma automática (ver la opción del menú Datos/Generales.../Etiquetas...) o de forma manual, indicándose por el usuario directamente sobre este campo.
Forzar descripción: Para describir el tipo de señal. Cuando está desactivada, el texto se compone automáticamente con la descripción original del símbolo paramétrico y, cuando corresponda, el sentido de la flecha. Por ejemplo, el símbolo Señal de recorrido hacia salida podrá tener la descripción, una vez calculado, Señal de recorrido hacia salida sentido izquierda o Señal de recorrido hacia salida sentido derecha.
La descripción de las señales PCI se compondrá con la descripción original del símbolo más el literal (sin rótulo o con rótulo) en función del valor forzado de este parámetro. Las señales de recorrido PCI añadirá los pictogramas y sentido de la flecha. Por ejemplo, el símbolo Señal de recorrido despliegue horizontal podrá seleccionar los pictogramas extintor, BIE y pulsador, una vez calculado podrá tener la descripción Señal de recorrido hacia extintor, BIE y pulsador despliegue horizontal sentido izquierda.
Clasificación por material: Para seleccionar un tipo de material, podrá introducir manualmente otro material, distinto a los disponibles, escribiéndolo directamente en este campo. Puede desactivar esta opción si no necesita clasificar la señal por esa característica:
Luminiscencia: Para seleccionar tipo de luminiscencia (Fotoluminiscente, Fotoluminiscente categoría A, Fotoluminiscente categoría B, Con sistema alimentado eléctricamente) incluido la posibilidad de no tener en cuenta este parámetro para la clasificación (Sin clasificar).
Estos parámetros pueden servir para agrupar las señales por tipo de señal, material, luminiscencia además del parámetro dimensiones y poder generar partidas de mediciones con las descripciones reconocibles por las bases de precios habituales.
Categoría y Tipo de señal: Estas informaciones se usa principalmente para las memorias y mediciones, se agrupan todas las señales de la misma Categoría y Tipo de señal dentro de cada categoría; también se agrupan por el material y tamaño. De esta forma, se calcula cuantas señales hay de cada tipo, por ejemplo, señal de Literal salida de emergencia, cada tipo está representado en la librería de símbolos.
Esta clasificación es informativa y puede ser:
Símbolos paramétricos:

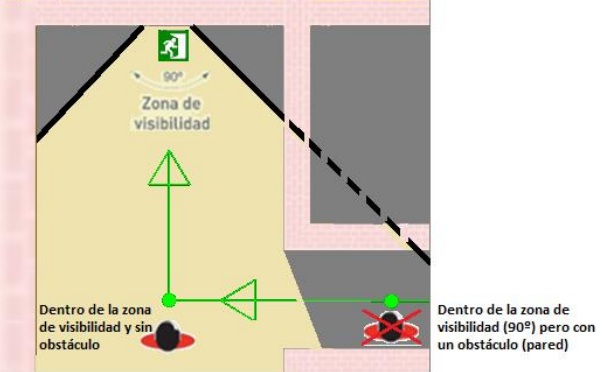

Dimensiones: Parámetro para determinar el tamaño de la señal, estando por defecto la opción Calcular distancia de observación. La distancia máxima lo determina, dentro del mismo espacio, el nudo más alejado de la señal que esté en perpendicular a la cara visible de la misma, con una zona de visibilidad de 90° (45° a cada lado del eje perpendicular). La zona de visibilidad se debe mantener durante todo el recorrido desde dicho nudo hasta la señal. Los únicos obstáculos que impiden la visibilidad son las aristas del propio espacio.
Distancia de observación: En caso de considerarse otros obstáculos, por ejemplo, estanterías o cualquier tipo de mobiliario, podrá forzar una distancia diferente a la calculada. Las señales y sus correspondientes tamaños dependiendo de la distancia de observación, se regulan en las normas UNE 23034 (señalización para evacuación) y UNE 23033-1 (señalización para PCI). Estas distancias están fijadas a 10 m, 20 m y 30 m y, dependiendo del tipo de señal, corresponde dimensiones específicas establecidas por dichas normas. Por ejemplo, para la señal de Salida habitual podrá escoger entre las siguientes dimensiones en función de las 3 distancias de observación establecidas.
Forzar dimensiones (base x alto) mm: Con esta opción podrá cambiar las dimensiones base y alto para una señal en particular no catalogada en la norma. Los cambios de dimensiones no se verán reflejados en la interpretación gráfica.
Finalmente, la opción Sin clasificar, no tendrá en cuenta ninguna dimensión, por tanto, no interviene en la descripción de las partidas de mediciones. Sin embargo, en la representación gráfica quedará fijada las últimas dimensiones calculada o forzada.
Referencia al espacio que pertenece: Se puede escoger modo Automático o bien forzar una referencia de espacio, en el caso de que no se pueda asignar uno automáticamente durante el cálculo.
En modo Automático, durante el cálculo, el programa asociará cada símbolo con el espacio donde esté insertado el mismo. Si por el diseño particular del espacio, el programa no es capaz de conocer el espacio al que pertenece, podrá forzarlo manualmente seleccionando la referencia del espacio en la lista de referencias de este campo.
Recargar todos los espacios del edificio: Si está desactivada, solo carga los espacios de la planta. Si se activa, carga todo el edificio para cuando no haya forma de encontrar el espacio que le interesa; por ejemplo, espacios que ocupan varias plantas, problemas de filtro de visibilidad o cualquier otro problema gráfico que no permita encontrarlo en la planta actual.
No tener en cuenta para el cálculo: Excluye esta señal para el cálculo y, consecuentemente, también se excluye de la memoria y mediciones.
