Señalización Protección Contra Incendios (PCI)
	TeKton3D / TK-SI / Menú Insertar / Señalización PCI	Ayuda iMventa Ingenieros

Descripción

Esta opción sirve para insertar símbolos relativos a las señalizaciones de los medios de alerta y alarma, así como equipos y sistemas de protección contra incendios y sus recorridos.

Estos símbolos tienen la propiedad de incluir, o no. el rótulo así como cambiar el tamaño, el cual podrá ser calculado según la distancia de observación o forzado en el diálogo de propiedades. Los símbolos para la señal de recorrido con despliegue horizontal y vertical permiten parametrizar el número de pictogramas y sentido de la flecha.

Propiedades

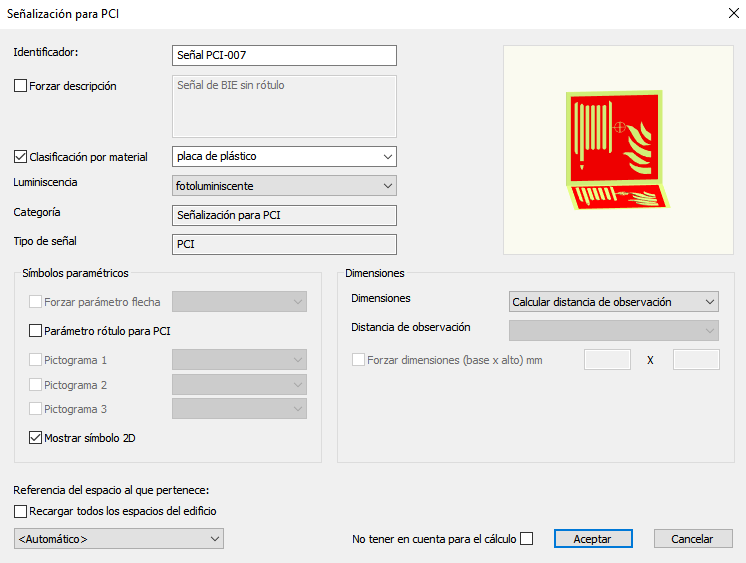

Esta imagen recoge el cuadro de diálogo con de las propiedades de este elemento.

Identificador o Referencia es una denominación para situar este elemento dentro de los documentos de resultados. Se puede definir de forma automática (ver la opción del menú Datos/Generales.../Etiquetas...) o de forma manual, indicándose por el usuario directamente sobre este campo.

Forzar descripción: Para describir el tipo de señal. Cuando está desactivada, el texto se compone automáticamente con la descripción original del símbolo paramétrico y, cuando corresponda, el sentido de la flecha. Por ejemplo, el símbolo Señal de recorrido hacia salida podrá tener la descripción, una vez calculado, Señal de recorrido hacia salida sentido izquierda o Señal de recorrido hacia salida sentido derecha.

La descripción de las señales PCI se compondrá con la descripción original del símbolo más el literal (sin rótulo o con rótulo) en función del valor forzado de este parámetro. Las señales de recorrido PCI añadirá los pictogramas y sentido de la flecha. Por ejemplo, el símbolo Señal de recorrido despliegue horizontal podrá seleccionar los pictogramas extintor, BIE y pulsador, una vez calculado podrá tener la descripción Señal de recorrido hacia extintor, BIE y pulsador despliegue horizontal sentido izquierda.

Clasificación por material: Para seleccionar un tipo de material, podrá introducir manualmente otro material, distinto a los disponibles, escribiéndolo directamente en este campo. Puede desactivar esta opción si no necesita clasificar la señal por esa característica:

• Placa de plástico.
• Placa de metal.
• Lámina de plástico.
• Lámina de metal.
• Baldosa cerámica.

Luminiscencia: Para seleccionar tipo de luminiscencia (Fotoluminiscente, Fotoluminiscente categoría A, Fotoluminiscente categoría B, Con sistema alimentado eléctricamente) incluido la posibilidad de no tener en cuenta este parámetro para la clasificación (Sin clasificar).

Estos parámetros pueden servir para agrupar las señales por tipo de señal, material, luminiscencia además del parámetro dimensiones y poder generar partidas de mediciones con las descripciones reconocibles por las bases de precios habituales.

Categoría y Tipo de señal: Estas informaciones se usa principalmente para las memorias y mediciones, se agrupan todas las señales de la misma Categoría y Tipo de señal dentro de cada categoría; también se agrupan por el material y tamaño. De esta forma, se calcula cuantas señales hay de cada tipo, por ejemplo, señal de Literal salida de emergencia, cada tipo está representado en la librería de símbolos.

Esta clasificación es informativa y puede ser:

• Señalización para evacuación.
  • Señal de recorrido hacia salida;
  • Señal de recorrido hacia salida de emergencia;
  • Señal de recorrido hacia salida de emergencia (P-A1);
  • Señal literal de recorrido hacia salida;
  • Señal literal de recorrido hacia salida de emergencia.
• Señalización para PCI.
  • PCI;
  • Señal de recorrido despliegue horizontal;
  • Señal de recorrido despliegue vertical.

Símbolos paramétricos:

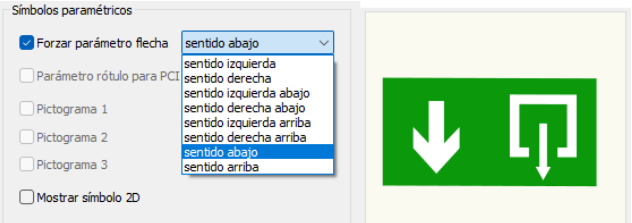

• Forzar parámetro flecha: Permite detectar automáticamente el sentido de la flecha, durante la fase de cálculo, en función del sentido de evacuación del tramo más cercano. Cuando sea imposible detectar el sentido podrá forzarlo. Este parámetro está disponible en los Tipo de señal para los símbolos para evacuación Señal de recorrido hacia salida, Señal de recorrido hacia salida de emergencia, Señal de recorrido hacia salida de emergencia (P-A1), Señal literal de recorrido hacia salida y Señal literal de recorrido hacia salida de emergencia.
•

• En los símbolos para PCI está disponible para Señal de recorrido despliegue horizontal y Señal de recorrido despliegue vertical.

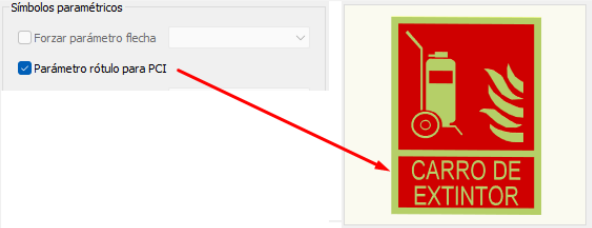

• Parámetro rótulo para PCI: Este parámetro deberá marcarse si se desea mostrar el rótulo de la señal correspondiente, disponible solo para señalizar elementos de protección contra incendios y medios de alerta y alarma.
•

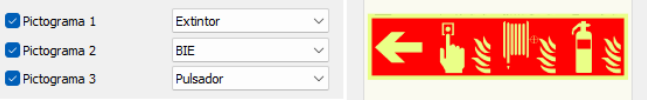

• Pictogramas: Estos 3 parámetros permiten seleccionar 1, 2 o 3 pictogramas en la misma señal de dirección para PCI. Los pictogramas a elegir son Extintor, BIE y Pulsador. Permite escoger cualquier ordenación de los mismos. Se deberá siempre forzar estos parámetros.
•
• Mostrar símbolo 2D: Parámetro para visualizar la representación de la señal en planta. Debido a que las señales se dibujan verticalmente en la representación 3D del edificio, esa opción facilita su visualización cuando está activa la vista en planta en dicha representación. Podemos ver la señal tanto en alzado como en planta. Por otra parte, en la generación de detalles, se utiliza para representar la señal como símbolo 2D.

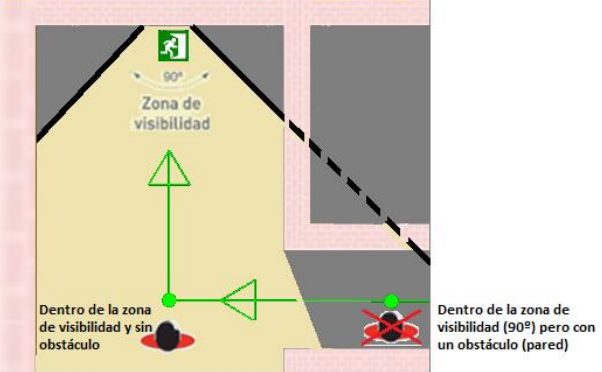

Dimensiones: Parámetro para determinar el tamaño de la señal, estando por defecto la opción Calcular distancia de observación. La distancia máxima lo determina, dentro del mismo espacio, el nudo más alejado de la señal que esté en perpendicular a la cara visible de la misma, con una zona de visibilidad de 90° (45° a cada lado del eje perpendicular). La zona de visibilidad se debe mantener durante todo el recorrido desde dicho nudo hasta la señal. Los únicos obstáculos que impiden la visibilidad son las aristas del propio espacio.

Distancia de observación: En caso de considerarse otros obstáculos, por ejemplo, estanterías o cualquier tipo de mobiliario, podrá forzar una distancia diferente a la calculada. Las señales y sus correspondientes tamaños dependiendo de la distancia de observación, se regulan en las normas UNE 23034 (señalización para evacuación) y UNE 23033-1 (señalización para PCI). Estas distancias están fijadas a 10 m, 20 m y 30 m y, dependiendo del tipo de señal, corresponde dimensiones específicas establecidas por dichas normas. Por ejemplo, para la señal de Salida habitual podrá escoger entre las siguientes dimensiones en función de las 3 distancias de observación establecidas.

Forzar dimensiones (base x alto) mm: Con esta opción podrá cambiar las dimensiones base y alto para una señal en particular no catalogada en la norma. Los cambios de dimensiones no se verán reflejados en la interpretación gráfica.

Finalmente, la opción Sin clasificar, no tendrá en cuenta ninguna dimensión, por tanto, no interviene en la descripción de las partidas de mediciones. Sin embargo, en la representación gráfica quedará fijada las últimas dimensiones calculada o forzada.

Referencia al espacio que pertenece: Se puede escoger modo Automático o bien forzar una referencia de espacio, en el caso de que no se pueda asignar uno automáticamente durante el cálculo.

En modo Automático, durante el cálculo, el programa asociará cada símbolo con el espacio donde esté insertado el mismo. Si por el diseño particular del espacio, el programa no es capaz de conocer el espacio al que pertenece, podrá forzarlo manualmente seleccionando la referencia del espacio en la lista de referencias de este campo.

Recargar todos los espacios del edificio: Si está desactivada, solo carga los espacios de la planta. Si se activa, carga todo el edificio para cuando no haya forma de encontrar el espacio que le interesa; por ejemplo, espacios que ocupan varias plantas, problemas de filtro de visibilidad o cualquier otro problema gráfico que no permita encontrarlo en la planta actual.

No tener en cuenta para el cálculo: Excluye esta señal para el cálculo y, consecuentemente, también se excluye de la memoria y mediciones.
