Descripción
El uso de archivos que permiten la colaboración y la transmisión de
información entre los diferentes agentes que intervienen en un proyecto es
una de las claves de la metodología BIM.

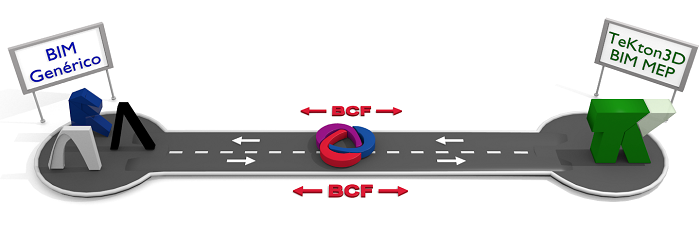

BCF (BIM Collaboration Format) es una especificación estándar de datos
que permite la comunicación entre los agentes del proyecto para coordinar
las distintas disciplinas de este. Su uso lo encontraremos en cualquier fase
del proyecto en la que sea necesario realizar un chequeo y control del
modelo.
El objetivo es comunicar una incidencia mediante la creación de una
imagen del modelo. La imagen va acompañada de un comentario por parte del
revisor que indica el tipo de corrección a realizar (por ejemplo, mover un
conducto de ventilación que está interfiriendo con un pilar). También
podemos indicar el tipo de incidencia, su estado, la etapa del proyecto, la
especialidad afectada, quien genera la incidencia y a quién va dirigida.
El responsable de dar solución al problema recibirá la incidencia en BCF
Manager o en TeKton3D, que mostrará una vista automática del elemento
implicado a punto para ser corregido. De este modo no perderá tiempo en
localizar el elemento de forma manual en el proyecto. Realizada la
modificación, indicará el nuevo estado de la incidencia, incluyendo -si es
necesario- una nueva captura de pantalla con la solución adoptada.
El archivo BCF irá creciendo con todas las interacciones entre el
coordinador y los responsables de cada una de las partes del proyecto,
quedando constancia de cada una de ellas y convirtiéndose en un elemento de
trazabilidad.

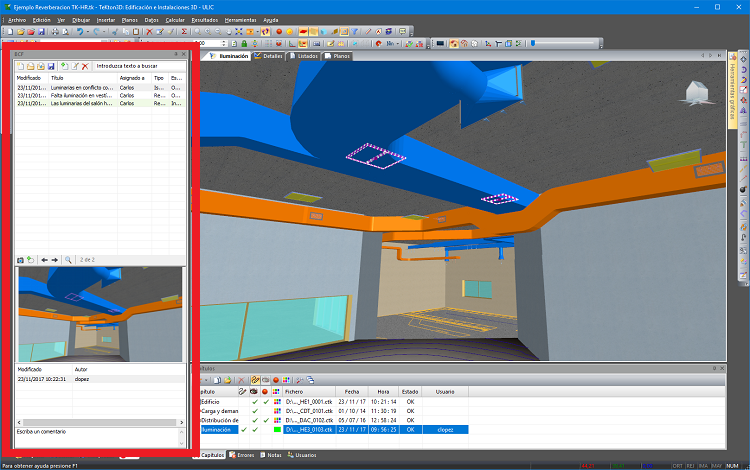

BCF Manager es una aplicación independiente que se integra como un panel
en TeKton3D, permitiendo el acceso a toda la información de
coordinación del equipo de trabajo. Además de procesar archivos en el
estándar BCF, permite intercambiar este formato con uno propio
(extensión BCFS), que hace posible
el uso simultáneo de múltiples instancias de la aplicación sobre un único
archivo compartido en red, eliminado la necesidad de enviar y sincronizar el
archivo entre los intervinientes.
Procedimientos de uso
BCF Manager gestiona la lista de incidencias asociadas al flujo de trabajo de
un proyecto BIM, permitiendo crear incidencias con fotos de la zona en la que
ocurre el problema y mostrando los elementos afectados. El sistema de navegación
permite revisar dichos puntos accediendo rápidamente al área donde tiene lugar
para proceder a su corrección. Las modificaciones hechas en el panel BCF pueden
ser revisadas por todos los agentes implicados.
El campo de texto Buscar permite establecer un filtro sobre
los elementos de la lista, que mostrará únicamente aquellas incidencias que
incluyan en alguna propiedad el texto especificado. El filtro se traslada
igualmente a las operaciones de guardar, enviar y generar informe.

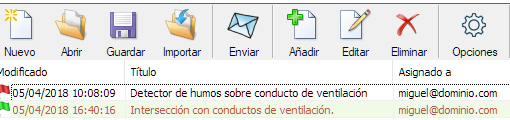

En la versión integrada en TeKton3D, las opciones Capturar y
Mostrar actúan sobre la vista del edificio. En la aplicación
independiente, estas opciones permiten asociar un archivo de imagen y mostrarlo
en el visor de imágenes del sistema, respectivamente.Una incidencia puede
tener asociadas tantas capturas como sean necesarias y a cada imagen se puede
añadir más de un comentario.
Las modificaciones realizadas sobre la lista de incidencias se trasladan en
tiempo real desde la aplicación al archivo .bcfs (únicamente si estamos
trabajado con un archivo en este formato), y desde el archivo a la aplicación.
Esto permite mantener sincronizadas todas las instancias del programa que
trabajan sobre un mismo archivo de este tipo si necesidad de intervención. Las
modificaciones realizadas desde fuera de la aplicación se mostrarán resaltadas
en color anaranjado hasta que sean seleccionadas.

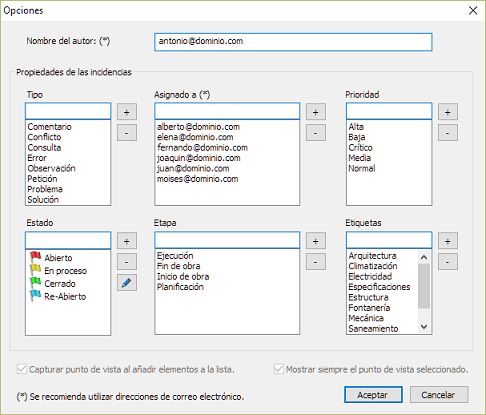

Opciones
La ventana de opciones permite indicar que valores se podrán asignar a cada
una de las propiedades que definen una incidencia. Estos valores serán
seleccionables en el momento de añadir o modificar la incidencia. También se
especifica el nombre del autor y la lista de destinatarios a los que puede ir
dirigida.
La casillas de verificación Capturar punto de vista al añadir elementos a la
lista y Mostrar siempre el punto de vista seleccionado se aplican únicamente
a TeKton3D. La primera indica al programa que capture automáticamente la vista
actual del modelo al añadir una incidencia nueva. La segunda hace que la vista
del edificio se ajuste siempre a la incidencia seleccionada.
Estas opciones son diferentes y se establecen de manera independiente para
cada archivo BCF. Cuando no hay un archivo abierto, se definen las opciones que
se aplican por defecto a cualquier archivo nuevo.

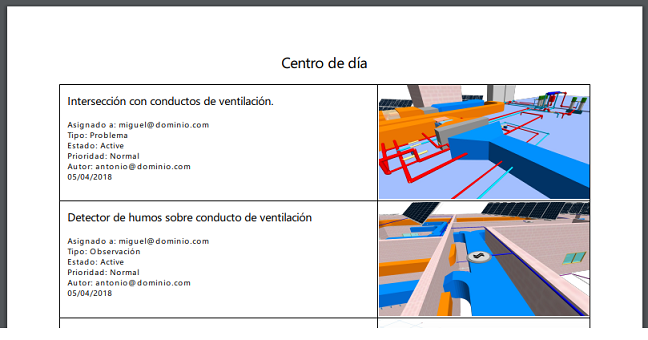

Informe
Desde la opciones Guardar o Informe es
posible generar un archivo en formato PDF con la relación de incidencias
mostradas en la ventana de la aplicación. Cualquier filtro aplicado sobre la
lista será tenido en cuenta en la generación del informe.
