	Proyectar ortogonal y verticalmente a superficie (3D)

	... / Panel Herramientas gráficas / Proyectar ortogonal y verticalmente a superficie	Ayuda iMventa Ingenieros

Descripción

Esta opción sólo está disponible en la Interfaz 3D y son accesibles desde el panel Herramientas gráficas (3D), dentro del grupo Comandos avanzados.

Las herramientas para proyectar nudos son unas opciones que permiten modificar de forma rápida una determinada geometría de un modelo cualquiera formado por nudos, barras y superficies.

Estas herramientas proyectan los nudos seleccionados hacia un determinado plano, pudiendo hacerse la proyección de dos maneras:

Proyectar ortogonalmente al plano seleccionado (SHIFT+CTRL+Q): los nudos se desplazarán siguiendo trayectorias paralelas al eje local z' del plano seleccionado.
Proyectar verticalmente al plano seleccionado (CTRL+Q): los nudos se desplazan siguiendo trayectorias verticales, paralelas al eje global Z.

Cuando dos nudos coincidan en una misma trayectoria de proyección, se solaparán, pudiendo perderse información al utilizar esta herramienta. Es por eso que esta opción se encuentra algo oculta en la interfaz de usuario, ya que un uso incorrecto de la misma puede ocasionar pérdidas de elementos del modelo gráfico.

Procedimiento de uso

Para utilizar esta herramienta, hay que seguir estos pasos:

Tener seleccionados los nudos que queremos desplazar, y una Superficie.
Activar la opción, mediante los accesos directos de teclado, o desde el panel Herramientas Gráficas (3D).

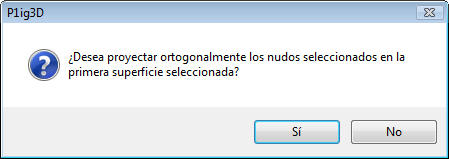

El programa preguntará si efectivamente se desea realizar la operación:

Pregunta

Los nudos seleccionados se desplazarán hasta estar contenidos en la superficie seleccionada, y las líneas relacionadas con dichos nudos tomarán también una nueva posición. De haber varias superficies, se tomará sólo la primera.
