Descripción
Esta opción, disponible solo en la interfaz gráfica 3D, permite definir y configurar el plano de trabajo a utilizar.
Cualquier
punto que no se defina por referencia a entidades o por coordenadas, se situará
en el plano de trabajo.
El programa permite además la definición de un entramado
en dicho plano, estableciendo un paso determinado y permitiendo, además, la
posibilidad de imantar dicho entramado, es decir, forzar las coordenadas a las posiciones de los puntos del entramado.
Propiedades

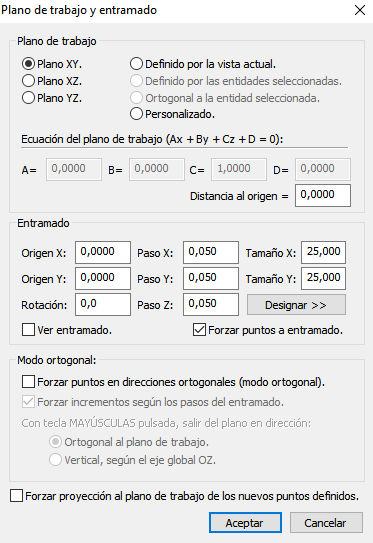

Este cuadro de diálogo se divide en tres apartados:
Plano de trabajo
El plano de trabajo es el lugar del espacio en el que se crearán las
entidades por defecto; es decir, cuando dibuje una línea, polilínea o un
símbolo, siempre quedará contenida en el plano de trabajo (salvo que se utilice
las opciones del menú Herramientas/Punto de referencia).
En este apartado
podrá definir la posición del plano de trabajo:
- Plano XY / Plano XZ / Plano YZ. Si el plano de trabajo
es paralelo a uno de los planos de referencia, marque la referencia
correspondiente.
- Definido por la vista actual. Coloca el plano de
trabajo en la superficie perpendicular a la vista. Con esta opción activa,
el plano de trabajo variará cuando se cambie de vista, dando la sensación de
que permanece inmóvil. Salvo que se indique lo contrario, el nuevo plano de
trabajo pasará por el origen (0, 0, 0).
- Definido por las entidades seleccionadas. Sitúa el
plano de trabajo en el plano definido por las entidades seleccionadas
previamente (si se
da el caso). Esta opción se puede activar desdela opción de menú
Herramientas/Trabajar en el plano
seleccionado.
- Ortogonal a la entidad seleccionada. Sitúa el plano de
trabajo de forma perpendicular a la línea seleccionada. Cuando hay
seleccionada una superficie, la línea que toma el programa como referencia
es la que define su eje x' local. Si se tiene una polilínea seleccionada, la
línea de referencia será el primer tramo de la polilínea.
- Personalizado. Con esta opción el usuario puede definir
un plano de trabajo mediante su ecuación (Ax+By+Cz+D=0).
En este apartado podrá ajustar la orientación, tamaño y paso del entramado.
En la Interfaz 3D, el entramado tiene tres ejes locales x,
y, z, de los que sólo
aparecen representados en pantalla los dos primeros. Las opciones disponibles
son:
- Origen X / Origen Y. Determina el punto del plano de
trabajo que servirá de origen del entramado.
- Rotación. Es el ángulo formado por el eje
x local del entramado y la proyección del eje X
global sobre el plano de trabajo.
- Paso X / Paso Y / Paso Z. Son los distintos pasos del
entramado. Las teclas de las Flechas pueden mover unos
elementos seleccionados según los pasos X e Y. El paso Z no se representa, pero tiene aplicación cuando se
utiliza la opción Forzar incrementos en modo
ortogonal o se mueven objetos con las teclas AvPag /
RePag.
- Tamaño X / Tamaño Y. Son las dimensiones totales del
entramado.
- Designar >>. Mediante este botón se puede hacer dos
clic sobre el entorno gráfico con el que se marcará un vector cuyo
primer punto indicará el Origen X y el Origen Y.
Con el segundo punto quedará definido el ángulo de Rotación del entramado.
- Ver entramado: muestra el entramado en pantalla
cuando se selecciona esta opción.
- Forzar puntos a entramado: es equivalente a la
opción de menú
Herramientas/Imantar entramado.
- Forzar puntos en direcciones ortogonales (modo ortogonal):
esta opción activa la opción de menú Herramientas/Ortogonal.
- Forzar incrementos según los pasos del entramado:
Equivale a Herramientas/Forzar incrementos
en modo ortogonal.
- Con la tecla MAYÚSCULAS pulsada, salir del plano en dirección.
Esta opción permite decidir al usuario si la dirección que fuerza al pulsar
SHIFT es:
- Ortogonal o perpendicular al plano de trabajo o
- Vertical, según el eje global OZ.
Forzar proyección al plano de trabajo de los nuevos puntos
definidos.
