Seleccionar conducciones conectadas (May+U) |
|
|
| ... / Menú Edición / Seleccionar conducciones conectadas | Ayuda iMventa Ingenieros |
Descripción
Esta opción permite, en la interfaz 3D, dada una o varias conducciones (Líneas) seleccionadas, selecciona todos los elementos conectados hasta llegar a elementos de tipo Símbolo.
Esta opción es accesible desde el menú Edición, con la combinación de teclas May+U y el panel Herramientas gráficas 3D/Comandos de edición.
Por ejemplo, si en el capítulo TK-HS4 (instalaciones de fontanería) se quisiese medir la longitud de tuberías entre un contador y la válvula de corte de entrada una vivienda, se podría seleccionar un tramo de tubería, utilizar la herramienta del menú Edición/Seleccionar conducciones conectadas y utilizar la función del menú Herramientas/Medir distancia.
La herramienta Seleccionar conducciones conectadas es útil si se complementa con otras funciones.

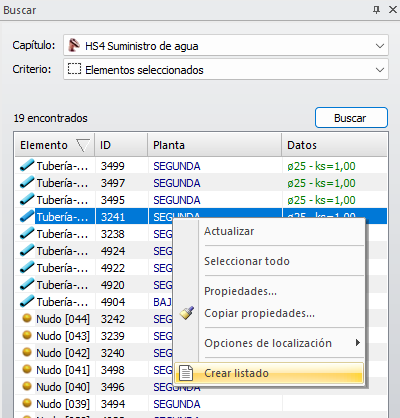

Una vez hecha la selección, también se podría conocer la información de
cálculo de los elementos seleccionados. Para ello, se utilizaría el criterio
del panel Buscar, Elementos seleccionados,
de tal manera que podremos conocer sus propiedades y también obtener un
listados de dichos parámetros (mediante el menú Contextual).
Temas relacionados
- Seleccionar todo... (Ctrl+E).
- Seleccionar entidades conectadas (U).
- Seleccionar camino más corto (Ctrl+U).
