Alternar modo objeto o modo cámara (3D)
	... / Menú Ver / Alternar modo objeto/cámara	Ayuda iMventa Ingenieros

Descripción

Esta opción de menú permite alternar entre dos modos diferentes de navegación por el modelo 3D:

• Modo Objeto. Es el modo por defecto, el observador está fijo en una posición y mueve el edificio como si lo tuviera en sus manos.
• Este modo usa una proyección paralela, y los giros se realizan sobre un pivote o eje determinado. Acceda a la opción de menú Ver/Centrar vista para fijar el pivote de giro en el centro del espacio ocupado por las entidades seleccionadas.
• Modo Cámara (o navegación en primera persona): Es un modo alternativo donde el observador se mueve dentro del escenario.
• Usa una perspectiva cónica. Al estar dentro del escenario, es posible introducir al observador dentro del edificio y ver los elementos interiores sin necesidad de cambiar su estado de visualización. La Barra Herramientas gráficas dispone de una solapa con controles para la navegación en este modo:
•
• Barra de Vista dinámica que permite alternar el modo de navegación: objeto o cámara.

Cuando el modo de navegación está en primera persona (modo Cámara) y se activa el Escenario (texturas de suelo y cielo), ahora la cota del suelo se ajusta a la rasante del terreno en vez de al cero geométrico.

Opciones en modo Cámara

Cuando se está en modo Cámara (navegación en primera persona) se pueden activar estas opciones:

Reiniciar la posición del observador.

Girar alrededor del objeto seleccionado.

Escenario.

Niebla.

Navegación con las teclas del teclado

Puede usar el teclado para mover el modelo en modo Objeto:

• Flecha derecha: Rota el modelo hacia la izquierda respecto al eje vertical que pasa por el pivote de giro.

• Flecha izquierda: Rota el modelo hacia la derecha respecto al eje vertical que pasa por el pivote de giro.

• Inicio: Rota el modelo hacia arriba respecto al eje horizontal de pantalla que pasa por el pivote de giro.

• Fin: Rota el modelo hacia abajo respecto al eje horizontal de pantalla que pasa por el pivote de giro.

También puede usar el teclado para navegar por el modelo en modo Cámara:

• Flecha derecha o MAY + Botón central ratón (rueda) presionados: Gira hacia la izquierda.

• Flecha izquierda o MAY + Botón central ratón (rueda) presionados: Gira hacia la derecha.

• CTRL + Flecha derecha o Botón central ratón (rueda): Desplaza lateralmente hacia la izquierda.

• CTRL + Flecha izquierda o Botón central ratón (rueda): Desplaza lateralmente hacia la derecha.

• CTRL + Flecha abajo o CTRL + Botón central ratón (rueda) presionados:  Avanza la posición del observador.

• CTRL + Flecha arriba o CTRL + Botón central ratón (rueda) presionados: Retrocede la posición del observador.

• Ré Pág o Botón central ratón (rueda): Eleva la posición del observador.

• Av Pág o Botón central ratón (rueda): Desciende la posición del observador.

• Inicio o MAY + Botón central ratón (rueda) presionados: Inclina la vista hacia arriba.

• Fin o MAY + Botón central ratón (rueda) presionados: Inclina la vista hacia abajo.

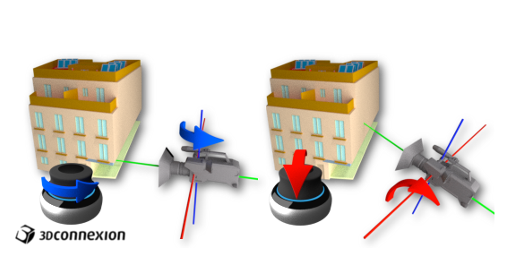

Navegación con dispositivos SpaceMouse® de 3Dconnexion

 Es posible navegar por el modelo tridimensional del edificio o de la estructura usando los ratones espaciales de 3Dconnexion.
