Descripción
Esta opción está disponible para la Interfaces 2D (pestaña Detalles) y 3D (pestaña con el nombre del Capítulo), aunque cada importación tiene sus particularidades.
Esta opción de menú permite importar un dibujo almacenado en formato DXF o DWG, aunque también permite importar otro tipo de ficheros como librerías de símbolos 2D o 3D, estilos de acotación...
Para ello presenta el cuadro de diálogo, Importar (cuadro de diálogo estándar de Windows para la búsqueda y selección de ficheros).
Se debe recordar que la forma con mayor utilidad para añadir un fichero CAD
en TeKton3D es a través de la opción Insertar/Planta... del
capítulo Edificio. Esta opción permite más funciones como
ver u ocultar el plano de planta en cualquier capítulo, asociarlo a los
resultados de una planta al obtener Detalles/Distribución en Planta, etc.
Se puede cambiar el tipo de fichero a importar seleccionándolo en la lista desplegable, aunque también estas estas opciones en el menú Archivo/Insertar:
- Dibujo de AutoCAD (*.dxf;*.dwg).
- iMventa (*.xml). Esta opción está incluida en los botones de algunos elementos de la opción Archivo/Bases de datos.
- Librería de símbolos 3D (*.sb3) si se encuentra en la pestaña del entorno 3D.
- Librería de símbolos 2D (*.sbl) si se encuentra en la pestaña del entorno 2D (Detalles).
- Dibujo de SketchUp (*.skp).
- Estilo de acotación (*.eac) si se encuentra en la pestaña del entorno 2D (Detalles).
Si se desea importar otro tipo de formato de archivo (PDF, PNG, JPG...), se debe utilizar la opción
Imagen... del menú Dibujar.
Dibujo de AutoCAD (*.dxf;*.dwg)
Esta opción es válida para los entornos gráficos 2D y 3D.
La extensión DXF (Drawing Exchange Format), original de Autodesk, hace referencia a las especificaciones para el almacenamiento de dibujos vectoriales en ficheros de texto.
La extensión DWG, originado de la palabra inglesa "Drawing", corresponde al nombre nativo de los archivos electrónicos de dibujo computarizado creado principalmente por el programa AutoCAD, el cual es un producto principal de la compañía AutoDesk.
La mayoría de los programas de CAD existentes en el mercado le permiten la importación y/o exportación de ficheros en estos conocidos formatos. Esto le permite realizar el dibujo en su programa de CAD favorito, guardarlo como DXF o DWG, y mediante esta orden, importarlo y acometer los cálculos oportunos en la aplicación.
|
|
|
|

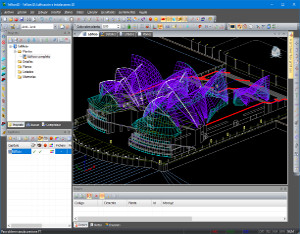

Ejemplo DWG de la ópera de Sydney importado a la interfaz gráfica 3D, |
|
La función
Herramientas/Calibrar plano... solo está activa para los planos
importados a través del cuadro de diálogo de la opción
Insertar/Planta. Los
archivos de planos que se hayan insertado mediante la opción del menú
Archivo/Importar/Importar Dibujo DXF/DWG... se podrán modificar con la función
Edición/Escalar.
