Descripción
El capítulo de TeKton3D, "TK-BT: Electricidad baja tensión", se utiliza para el diseño y cálculo de las instalaciones eléctricas de baja tensión.
Dentro de ese capítulo, el módulo "TK-BTEco: Schneider Electric" añade la integración de la aparamenta de Schneider Electric y cálculos de selectividad y filiación.
Este apartado de los manuales de TeKton3D tratará los siguientes apartados del módulo TK-BTEco que se encuentran integrados dentro del capítulo TK-BT:
- Pasos previos en el capítulo TK-Edificio.
- Pasos comunes en el capítulo TK-BT.
- Desarrollo del módulo TK-BTEco.
- Temas relacionados.
También se puede ver más información en este video de presentación del módulo TK-BTEco:
Pasos previos en el capítulo TK-Edificio
Un primer paso cuando se entra en el programa TeKton3D es crear una estructuras de plantas en el panel Proyecto, que facilite la visibilidad de los elementos y la obtención de detalles por plantas. Como el módulo TK-BTEco está integrado dentro del capítulo TK-BT, necesitaremos como mínimo partir de algunas referencias para situar los elementos de la instalación eléctrica (archivos DWG, archivos IFC...).
También se pueden definir los datos administrativos del proyecto para que salgan en los resultados, con la opción de menú Datos/Expediente...
En el caso de realizar la
instalación eléctrica en el capítulo TK-BT de manera esquemática, no
sería obligatorio realizar ningún paso en este capítulo TK-Edificio.
Cuando acabemos en este capítulo, crearemos un capítulo TK-BT desde la opción del menú Datos/Capítulo nuevo... o con el icono del panel Capítulos correspondiente.
Pasos comunes en el capítulo TK-BT
En este capítulo TK-BT se modelarán los elementos de la instalación (ya veremos que hay varias maneras de hacerlo) y se calculará la instalación eléctrica para obtener los resultados: memoria, anexo de cálculo, esquemas unifilares y planos, mediciones...
Las opciones del módulo TK-BTEco están integradas dentro de ese capítulo. En este apartado se explicará por encima algunas de los pasos a seguir para implementar los elementos de una instalación eléctrica para, posteriormente, poder explicar el módulo TK-BTEco en el siguiente apartado.
Al modelar la instalación se podrán seguir varios caminos. Por un lado, se podrán insertar todos los elementos integrándola en el edificio con el resto de instalaciones en un único entorno openBIM o, por otro lado, se podrán insertar los elementos mínimos necesarios de forma esquemáticas para para realizar el esquema de cálculo.
Se recuerda que los
elementos mínimos necesarios para crear una instalación eléctrica de cálculo
son: Suministro, Canalización y Cuadro de distribución.
Los circuitos, las protecciones y sus características se podrían definir en
las Propiedades del cuadro de distribución.
El resto de elementos se pueden añadir a la instalación para completar la información de los resultados de la misma.
Cuando se abre el capítulo TK-BT puede sincronizar equipos eléctricos definidos en otros capítulos para ahorrar tiempo (ver la opción del panel Capítulos/Sincronización con otros capítulos).
Se recomienda que cuando se abra un capítulo nuevo, se repasen y se modifiquen, en su caso, las opciones del menú Datos/Generales... ya que se optará por opciones que afectarán al conjunto de la instalación y sus resultados.

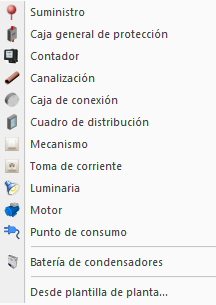

Los siguientes pasos están orientados en insertar los elementos necesarios para calcular la instalación eléctrica. Una instalación debe estar formada, como mínimo, por un Suministro, una Canalización y un Cuadro de distribución; para poder obtener los resultados tras el proceso de cálculo. A partir de esos elementos se pueden añadir más si se quiere completar los resultados. Para conocer más sobre estos elementos puede consultar el siguiente enlace del capítulo TK-BT, menú Insertar:
Los circuitos y la aparamenta de protección se crean y definen en las propiedades de las envolventes (CGP, Contadores o Cuadros de distribución).
En las Propiedades de los circuitos se podrán forzar las características de la carga (Potencia activa, Factor de potencia, Tipo de carga, Longitud para la caída de tensión...), sin necesidad de trazar todos los elementos del circuito, o se insertarán los receptores (Toma de corriente, Luminaria, Motor o Punto de consumo), junto con los sincronizados, y se selecciona en la pestaña Circuitos de sus propiedades al que vayan a pertenecer.
Respecto a las conexiones de los receptores a los Cuadros de distribución se podrán hacer de varias maneras:
- Se conecta directamente con tramos de Canalización o se estable una relación (opción Establecer relaciones) con una Caja de conexión. TeKton3D analiza las canalizaciones y determina los caminos que recorre el circuito hasta cada receptor. El modelado se puede realizar con el nivel de detalle deseado (por ejemplo, añadiendo Mecanismos y estableciendo relaciones con los receptores).
- Se puede conectar directamente mediante canalizaciones hasta los receptores.
Una vez se ha diseñado y conectados los elementos de la instalación, se puede iniciar el proceso de cálculo (opción del menú Calcular) que conlleva:
- Calcular los parámetros eléctricos de la instalación (potencias, intensidades, etc.).
- Dimensionar las secciones de los cables y seleccionar las protecciones, conforme a las normas y reglamentos vigentes.
- Dimensionar los tubos, canaletas y bandejas en base al número y sección de los circuitos alojados, según la normativa vigente.
- Actualizar el modelado de las canalizaciones con sus dimensiones reales, pudiendo resolver las colisiones con otras instalaciones, visualizando otros capítulos.
Si en el proceso de cálculo se producen mensajes de errores o avisos, aparecerán explicados en el panel Errores para poder resolverlos. Además se podrán consultar con el icono Ayuda del mismo panel.
Algunos de los Resultados que se podrán obtener serán:
- Esquemas unifilares, por cada envolvente.
- Planos de distribución en planta.
- Memoria del proyecto.
- Anexos de cálculo.
- Mediciones de obra y materiales (también en formato BC3).
- Modelo IFC de la instalación eléctrica.
Tras este breve repaso al capítulo TK-BT para situarnos, pasamos en el siguiente apartado a explicar las opciones del módulo TK-BTEco.
Desarrollo del módulo TK-BTEco
Como ya hemos indicado, las opciones del módulo TK-BTEco se encuentra integradas en el capítulo TK-BT.
Las características que añade este módulo son:
- Añadir opciones generales al menú Datos.
- Acceder al Catálogo de Schneider Electric.
- Comprobar la selectividad y la filiación.
- Obtener los resultados.
Datos generales Schneider Electric
En el menú Datos/Generales.../Schneider Electric se permite seleccionar las gamas por defecto para los dispositivos de protección del Catálogo de Schneider Electric. No obstante, en los datos de cada dispositivo se podrán forzar individualmente la gama, el modelo y sus settings; pero solo en caso necesario. Además, este cuadro de diálogo también permite activar, o desactivar, varias comprobaciones en el proceso de cálculo de la instalación eléctrica.
Se recuerda que hasta que no
se seleccione el Catálogo de Schneider Electric en cada dispositivo,
no se podrá realizar ningunas de las comprobaciones extras del módulo
TK-BTEco.
La selección del Catálogo se realizará en las propiedades de cada dispositivo y se podrá utilizar la opción Copiar propiedades/Modelo para cambiar los en otros dispositivos similares.
Catálogo de Schneider Electric

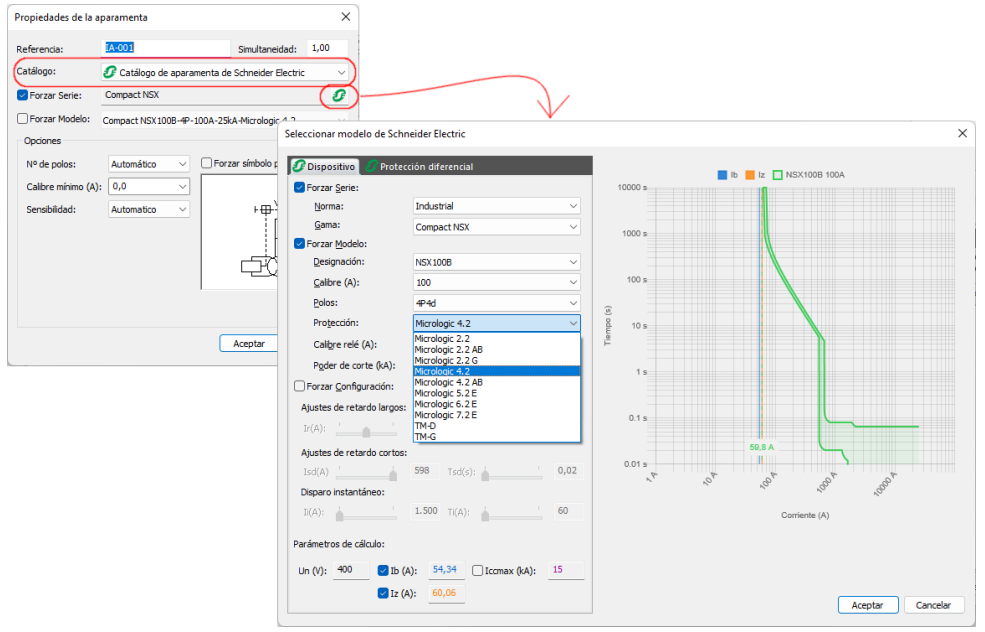

Dentro de las Propiedades de los dispositivos de protección, al editar un dispositivo de Caja moldeada, un Interruptor magnetotérmico, un Interruptor diferencial o un Interruptor de corte, el módulo TK-BTeco permite asociarlo al Catálogo de Schneider Electric, activando cuadros de diálogo propios para configurar sus propiedades según los parámetros disponibles realmente para cada modelo. En caso de no tener este módulo, el catálogo utilizado será el de la base de datos de TeKton3D.
Con el botón Schneider, aparecerá el cuadro de diálogo Seleccionar modelo Schneider Electric en el que se muestran diferentes opciones de selección dentro del catálogo: Gama, Modelos, Unidades de control, Configuraciones de ajuste de retardo, la Curva de disparo intensidad-tiempo del dispositivo.
Si no se fuerza ninguna
opción, el programa en el proceso de cálculo buscará un dispositivo que
cumpla con las comprobaciones dentro de la Gama selecciona por
defecto en las opciones del menú
Datos/Generales.../Schneider Electric.
Además, en caso de haber realizado el proceso de cálculo general, se podrá también:
- Permite colocar en la curva de disparo, la intensidad de diseño (Ib), la intensidad máxima del cable (Iz) y las intensidades de cortocircuito máximas y mínimas.
- Si no se cumple alguna de las condiciones de comprobación a sobre cargas o a cortocircuito, el campo de edición correspondiente al parámetro aparecerá en amarillo, indicando que la selección del dispositivo o sus settigns no son válidos para la protección del circuito.
- Los campos de selección del dispositivo permiten seleccionar sólo combinaciones de características disponibles en el catálogo. Además, es posible fijar los settings disponibles para cada dispositivo con motivo de mejorar la selectividad.
Comprobar la selectividad y la filiación
El proceso de selección de los dispositivos de Schneider Electric se integra dentro de motor de cálculo general del capítulo TK-BT. Selecciona las diferentes protecciones en base a los mismos parámetros que el módulo general, pero atendiendo a las características disponibles en el catálogo Schneider.
Además, verifica la compatibilidad entre dispositivos de protección diferencial e interruptores magnetotérmicos, evitando la selección de modelos no compatibles.
En el proceso de cálculo del programa se realizan las siguientes opciones:
- Se realiza la selección de la aparamenta.
- Se seleccionan según los criterios generales de selección (menú Datos/Generales.../Schneider Electric).
Posteriormente, se podrán forzar Gamas, Modelos y la configuración de cada dispositivo, mediante el botón Schneider en de las propiedades de los dispositivos para solucionar algunos mensajes del panel Errores.
Selectividad
El módulo TK-BTEco añade una opción de cálculo independiente en el menú Calcular/Comprobar selectividad para analizar la selectividad entre dispositivos correlativos. Esta opción sólo estará disponible cuando haya finalizado correctamente el cálculo general de la instalación (menú Calcular/Calcular).
Esta opción es posible ejecutarla automáticamente, es decir,
integrada en el cálculo general, activando la comprobación correspondiente
en las opciones generales del capítulo (menú Datos/Generales.../Schneider
Electric).

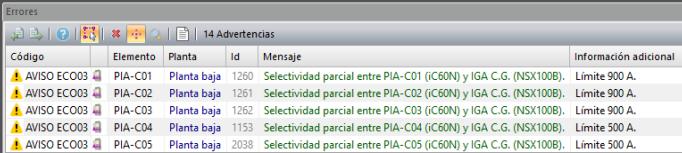

Cuando se están realizando las comprobaciones de selectividad, cada problema encontrado se añade al panel Errores.

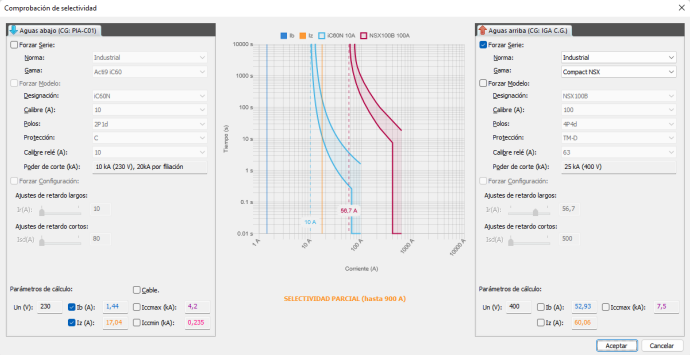

Una vez finalizado el proceso de comprobación de selectividad, haciendo un doble clic sobre cualquier ítem de la lista de mensajes, permite acceder al cuadro de diálogo de análisis de selectividad. Este cuadro permitirá analizar la selectividad entre los dos dispositivos e ir ajustando el modelo y/o settings, tanto del dispositivo aguas arriba (ver parte derecha de la siguiente la imagen) como del dispositivo aguas abajo (ver parte izquierda de la siguiente imagen) para encontrar la mejor solución de selectividad.
Si se modifica el dispositivo aguas arriba, dichos cambios pueden afectar a otras comprobaciones donde este dispositivo intervenga con otros aguas abajo y, si se modifica el dispositivo aguas abajo, puede afectar a otros dispositivos que hubiera más abajo. Solucionando un problema es posible que se solucionen otros muchos de los listados en el panel de errores. Un nuevo cálculo general volverá a listar los problemas pendientes.
Filiación
Cuando está activada esta opción en los datos generales del capítulo, el proceso del módulo TK-BTEco busca el dispositivo de protección situado aguas arriba de cada dispositivo analizado para determinar su poder de corte reforzado. Al aumentar el poder de corte debido a la protección aguas arriba, facilita la elección de un modelo más económico que proteja igualmente antes la intensidad de cortocircuito máximo.
Comprobación
Se puede comprobar los resultados del cálculo de muchas formas, entre ellas:
- Cuadro de diálogo de proceso de cálculo: Se informa de todos los dispositivos seleccionados, así como los posibles errores de selección encontrados.
- Árbol de comprobación "Aparamenta SCHNEIDER". En el panel Comprobar, se crea una nueva rama del árbol con todos los dispositivos Schneider encontrados por suministro. En dicho listado se enumera cada dispositivo con sus propiedades principales y se permite lanzar el cuadro de diálogo de análisis de cada protección con su protección aguas arriba.
- Esquema unifilar. Desde el esquema unifilar es posible determinar también todos los parámetros seleccionados por el proceso de cálculo. Además, es posible editar las características desde el mismo unifilar con un doble clic sobre el símbolo de la protección.
Resultados
Listados

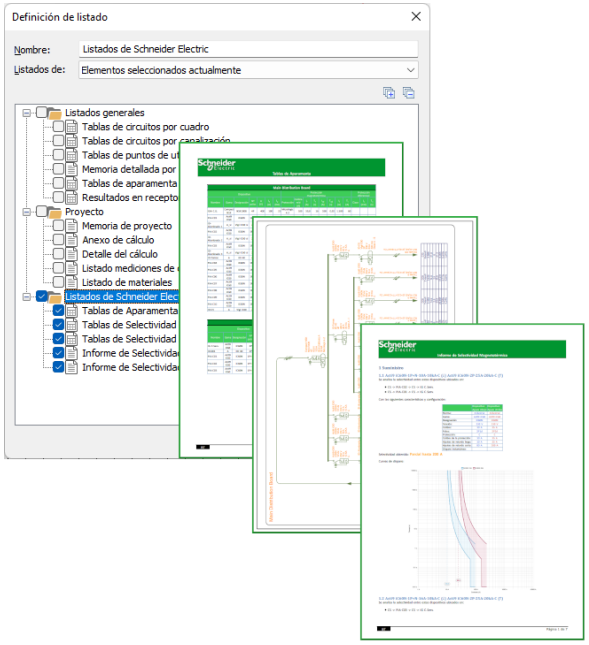

Respecto a los Listados, una vez finalizado el proceso de cálculo, el módulo TK-BTEco añade la posibilidad de generar un conjunto de nuevos listados, adicionales a los disponibles en el capítulo base TK-BT:
- Tablas de Aparamenta. Este listado presenta tablas con información extendida de la aparamenta instalada en cada cuadro. Además de la información principal de cada dispositivo (Gama, Designación, Número de polos, Intensidad nominal, Poder de corte, ...), se incluyen otros datos como la Unidad de control y los settings asignados.
- Tablas de Selectividad Magnetotérmica. Se trata de tablas resumen organizadas por cuadro, con la información de la selectividad magnetotérmica analizada entre dispositivos consecutivos. Se listan para cada cuadro el dispositivo aguas abajo, el dispositivo aguas arriba, y el resultado del análisis de selectividad.
- Tablas de Selectividad Diferencial. Listado análogo al anterior, pero para los dispositivos con protección diferencial.
- Informe de Selectividad Magnetotérmica. Presenta un informe más detallado de la selectividad obtenido entre dispositivo correlativos de protección magnetotérmica. Para cada combinación de modelos aguas arriba - aguas abajo, se informa de las características de cada dispositivo, incluidos los settings, de los cuadros y protecciones donde se repite esa combinación, y de las curvas intensidad - tiempo de cada dispositivo.
- Informe de Selectividad Diferencial. Se trata de un listado análogo al anterior, pero para los dispositivos con protección diferencial.
Detalles
El módulo TK-BTEco añade la posibilidad de generar un nuevo detalle que muestra un esquema general con los resultados del análisis de selectividad entre dispositivos adyacentes.
Además, los esquemas generales, como el Esquema Unifilar, vienen enriquecidos con la información específica de los dispositivos de Schneider Electric, como la Gama, Designación, o Unidad de control asignados a cada elemento.
Temas relacionados
- Ayuda TK-BT. (incluido el módulo TK-BTEco).
- Video presentación con Schneider Electric.
