Descripción

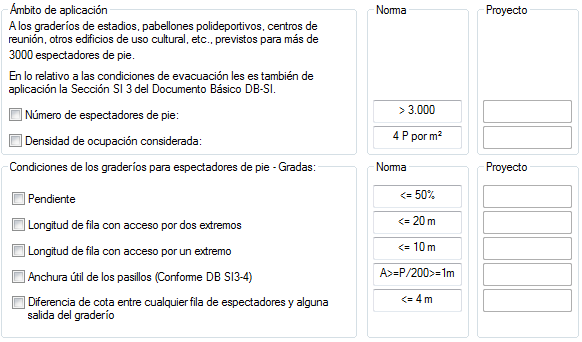

Este cuadro de diálogo consta de una serie de apartados, cada uno de ellos con:

• Una casilla de verificación que deberá marcar si el concepto afecta a su proyecto.
• Una descripción del concepto.
• La casilla Norma que indica la exigencia mínima del CTE.
• La casilla Proyecto, donde debe indicar el valor del concepto previsto en proyecto.



La casilla Marcar todos, situada en la parte baja de la ventana, autocompleta todos los campos, marcando todas las casillas e indicando el valor mínimo exigido en cada caso.

Normativa aplicable: CTE-DB-SUA5.1 (Ámbito de aplicación)

1 Las condiciones establecidas en la Sección SUA 5 del CTE son de aplicación a los graderíos de estadios, pabellones polideportivos, centros de reunión, otros edificios de uso cultural, etc. previstos para más de 3000 espectadores de pie. En todo lo relativo a las condiciones de evacuación les es también de aplicación la Sección SI 3 del DB-SI.

Normativa aplicable: CTE-DB-SUA5.2 (Condiciones de los graderíos para espectadores de pie)

1 La pendiente no será mayor que 50%.

2 La longitud de una fila que tenga accesos desde pasillos situados en sus dos extremos será de 20 m, como máximo. Cuando la fila sólo disponga de acceso por un extremo, la longitud de esta será de 10 m, como máximo.

3 La anchura útil de los pasillos se determinará de acuerdo con las exigencias establecidas en el Capítulo 4 de la Sección SI 3 del DB-SI.

4 La diferencia de cota entre cualquier fila de espectadores y alguna salida del graderío será de 4 m, como máximo.

5 En graderíos y tribunas con más de cinco filas y cuya pendiente exceda el 6% se dispondrá una barrera continua o rompeolas de 1100 mm de altura, como mínimo, delante de la primera fila, así como barreras adicionales de la misma altura a la distancia horizontal que se indica en la tabla 2.1 en función de la pendiente del graderío.

Tabla 2.1 Distancia máxima entre barreras
Pendiente	Distancia entre barreras D m
6% ≤ P ≤10%	5
10% < P ≤ 25%	4
25% < P ≤ 50%	3

Las barreras resistirán una fuerza horizontal de 5,0 kN/m aplicada en el borde superior. No existirán más de 2 aberturas alineadas en filas sucesivas de barreras. La línea que une en planta dichas aberturas formará un ángulo menor que 60º con respecto a las barreras (véase figura 2.1 del DB-SUA5). Las aberturas tendrán una anchura comprendida entre 1,10 m y 1,40 m.
