Dimensionar equipos
	TeKton3D / TK-CDT / Menú Calcular / Dimensionar equipos	Ayuda iMventa Ingenieros

Descripción

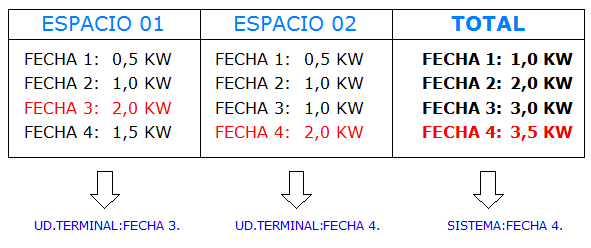

Una vez se ha calculado la carga y demanda térmica del edificio (ver ayuda), el siguiente paso es dimensionar los equipos, a partir de los resultados de carga máxima obtenidos en los días tipo. Tal y como se indica en la figura siguiente, el cálculo de cargas da una serie de resultados (un total de 240) para cada espacio, que corresponden cada uno de ellos a una fecha y a una hora determinada. A partir de estos resultados, se establece el dimensionado de los equipos:

• Unidades terminales: Se dimensionan teniendo en cuenta la carga térmica máxima del espacio en el que están contenidos, independientemente de la fecha y la hora a la que se produzca.

• Sistemas: Se dimensionan teniendo en cuenta la carga térmica máxima simultánea del total de espacios que cubre el sistema. Es decir, al sistema se le asigna un total de 240 valores de carga térmica que son el resultado de sumar las cargas de cada uno de los espacios en cada hora de los días tipo, tomando el máximo de éstos para dimensionar el sistema.

El resultado de este proceso de cálculo son las potencias máximas de refrigeración y calefacción en cada uno de los equipos, a partir de las cuales el usuario deberá hacer una selección de equipos de la base de datos.

Así, una vez calculado este paso, antes de pasar al siguiente es necesario asignar un equipo real a cada sistema y unidad terminal presentes en el edificio. Para ello, deberá ir seleccionando los equipos y utilizando la opción del menú Datos/Seleccionar equipo... ().
