Descripción

Esta opción se habilita una vez que se ha comprobado el proyecto (Comprobar cumplimiento del DB-SI), y abre un cuadro de diálogo en el que aparece un listado con las instalaciones exigibles al proyecto, y unos cuadros que permiten al usuario qué instalaciones se prevén, para poder evaluar el cumplimiento del CTE-DB-SI4.

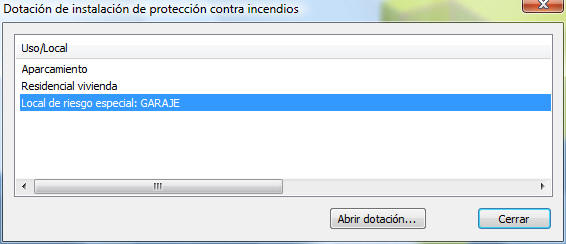

Es posible definir un listado de dotación de instalaciones a cada uso y a cada local de riesgo especial. Para ello se seleccionará, el local o uso de la lista, y se hará clic en Abrir dotación... para proceder a rellenar los listados.

Una vez se ha rellenado estos listados, será necesario volver a comprobar para verificar el cumplimiento del Documento Básico SI.

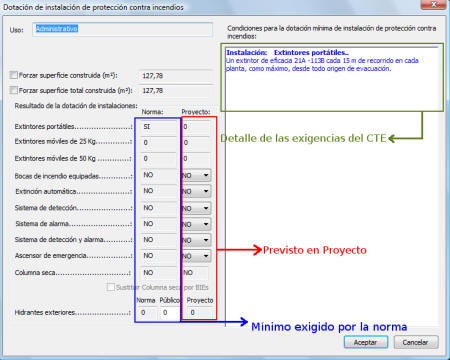

Cuadro de diálogo "Dotación de instalación de protección contra incendios".

Las instalaciones se organizan en una tabla, relacionadas con dos columnas: Norma, donde se indican los mínimos exigidos por el CTE, y Proyecto, donde el usuario debe indicar qué instalaciones están previstas en proyecto. En la parte derecha de la ventana aparece un breve informe en el que se resume la dotación exigible por norma:

• Forzar superficie construida: Fuerza el valor de la superficie construida del sector activo. Si no se activa esta casilla, dicho valor se calcula a partir de la geometría de los espacios que componen el sector.
• Forzar superficie total construida: Fuerza el valor de la superficie total del edificio. Si no se activa esta casilla, dicho valor se calcula a partir de la geometría de los espacios que componen el edificio.
• Extintores: En este caso, el programa detectará automáticamente si existen o no extintores en el edificio (menú Insertar/Extintor). Se distinguen tres tipos:
  • Extintores portátiles.
  • Extintores móviles de 25 Kg.
  • Extintores móviles de 50 Kg.
• Bocas de incendio equipadas.
• Extinción automática: Con una instalación de este tipo prevista en proyecto, el programa permitirá calcular sectores de incendio de más de 2500 m².
• Sistema de detección.
• Sistema de alarma.
• Sistema de detección y alarma.
• Ascensor de emergencia.
• Columna seca:
  • Sustituir Columna seca por BIEs: En municipio en los que no esté garantizada la utilidad de este sistema, el CTE-DB-SI4 especifica que se deben sustituir por bocas de incedio equipadas.
•  Hidrantes exteriores: En este caso se contabilizarán también los instalados en la vía pública, razón por la que en este apartado aparecen los cuadros Norma, Públicos y Proyecto. Los hidrantes públicos deben estar situados a menos de 100 metros de la fachada accesible del edificio para poder ser contabilizados.
