Descripción

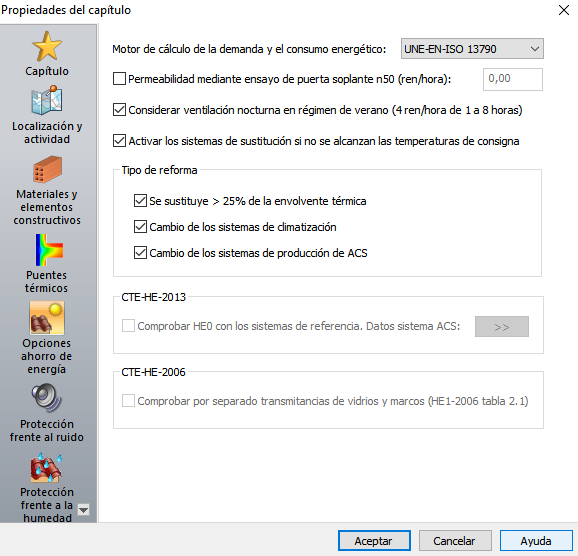

En esta pestaña del menú Datos/Generales..., principalmente se pueden indicar qué motor de cálculo utilice el programa para el cálculo de la demanda y el consumo energético en este capítulo y diferentes especificaciones según el Tipo de proyecto y de Normativa seleccionados en pasos anteriores:
Estas son las dos opciones que se pueden elegir del Motor de cálculo de la demanda y el consumo energético:
Si se va a exportar a programas como HULC para certificar el
edificio, se debe escoger la opción, UNE-EN ISO 13790, para
justificar los módulos TK-HE0 y TK-HE1 del capítulo
TK-Edificio. En el caso de certificar con el módulo TK-CEEP
del capítulo TK-Edificio, se deberá seleccionar la siguiente
opción, EnergyPlus.
- UNE-EN ISO 13790. Eficiencia térmica de los edificios. Cálculo del consumo de energía para calefacción de espacios. Para la obtención de las correlaciones de calefacción y refrigeración se parten de las expresiones matemáticas que simulan el comportamiento térmico del edificio recogidas en dicha norma.
-
Esa norma UNE ha sido anulada y sustituida por la norma
UNE-EN ISO 52016-1:2017 sobre: Eficiencia energética de los edificios. Cálculo de las necesidades energéticas de calefacción y refrigeración, temperaturas interiores y carga calorífica y de enfriamiento. Parte 1: Procedimientos de cálculo (ISO 52016-1:2017).
- EnergyPlus (R). Realiza la simulación de energía de edificios con el motor de cálculo EnergyPlus, que se utiliza para modelar tanto el consumo de energía (para calefacción, refrigeración, ventilación, iluminación y cargas térmicas) como el uso del agua en los edificios. EnergyPlus es gratuito, de código abierto y multiplataforma.
La Permeabilidad mediante ensayo de puerta soplante n50 (ren/hora), también conocido como ensayo de Blower Door, mide la hermeticidad de un edificio o lo que es lo mismo la estanqueidad de su envolvente. Está descrito en el método B de la norma UNE-EN 13829:2002 Determinación de la estanqueidad al aire en edificios. Método de presurización por medio de ventilador y se utiliza para la justificación del requisito 3.1.3 Permeabilidad al aire de la envolvente térmica del nuevo CTE DB-HE1 2019.
La opción, Considerar ventilación nocturna en régimen de verano (4 ren/hora de 1 a 8 horas), está disponible sólo para los nuevos proyectos desarrollados bajo el CTE 2019 y orientada a la aplicación del documento básico HE0 (en la versión del CTE 2013 esta opción estaba activada por defecto para edificios residenciales). En el CTE 2013 esta no era una opción, ya que por normativa, todos los edificios residenciales tenían una ventilación nocturna durante el periodo de verano. Ahora que es optativo, se puede analizar si nuestro edificio se ve favorecido, en términos de demanda y consumo, por la aplicación de esta ventilación adicional.
Actualmente puede tenerse en cuenta, o no, en función del criterio del técnico. En climas fríos esta opción es perjudicial, por lo que puede desactivarla.
La opción, Activar los sistemas de sustitución si no se alcanzan las temperaturas de consigna, está disponible sólo para los nuevos proyectos desarrollados bajo el CTE 2019 y orientada a la aplicación del documento básico HE0 en edificios pasivos.
Si se marca esta casilla (opción por defecto), el programa añade los sistemas de sustitución a cualquier espacio acondicionado para el que no se hayan definido los sistemas de climatización (y en el caso del motor de cálculo de la UNE-EN ISO 13790 también se incluyen sistemas de sustitución hasta alcanzar la demanda calculada), de forma que estos sistemas de referencia se encargan de mantener en cualquier momento las temperaturas de consigna.
Si no se marca esta opción, no se tienen en cuenta los sistemas de sustitución, por lo que es posible que las condiciones interiores del espacio queden fuera de consigna un número de horas determinadas al año. La posibilidad de desmarcarla y no utilizar sistemas se planteó en Certificación y HE0 para poder simular sistemas pasivos, es decir, edificios con un alto nivel de aislamiento y ventilación muy controlada que en teoría no necesitan prácticamente sistemas de climatización. En estos casos la casilla se desmarca y se realiza la comprobación verificando que el número de horas de consigna no supera el 4 %.
En principio, si el uso general del edificio es Vivienda unifamiliar o Residencial vivienda, se permite modificar la opción de los sistemas de sustitución (Activar/Desactivar), pero en terciario no (siempre activados).
Otra novedad que ha traído el CTE 2019 es la posibilidad de simular los edificios en flotación libre, sin sistemas de sustitución. Cabe recordar que en las zonas habitables de los edificios, si estas no tienen definido un sistema de climatización por parte del usuario, se asignan sistemas sustitución (CTE 2019 HE0 Apartado 4.5 Sistemas de referencia en uso residencial privado). Esta opción está muy relacionada con el indicador mencionado anteriormente de horas fuera de consigna, no superándose en ningún caso el 4 % de horas de ocupación.
La Sección HE0 del CTE 2019 permite hasta un máximo del 4 % de horas fuera
de consigna del tiempo de ocupación del edificio.
Por otro lado, en el caso de que el tipo de actuación en el edificio sea una reforma (seleccionado en la pestaña anterior, Localización y actividad), se activan las tres opciones siguientes (Tipo de reforma) para indicar el alcance de dichas obras:
- Se sustituye más del 25 % de la envolvente térmica;
- Se procede al cambio o sustitución de los sistemas de climatización;
- Se realiza un cambio de los sistemas de producción de ACS.
La opción, "Comprobar HE0 con los sistemas de referencia. Datos del sistemas ACS", ha sido reemplazada por HE0 Definición Sistemas... del menú Datos a partir del CTE 2019.
La opción, Comprobar por separado las transmitancias de vidrios y marcos, permite comprobar por separado los valores límite de la transmitancia (U) en vidrios y marcos; lo que resulta más desfavorable que la comprobación conjunta. El CTE DB-HE1 establecía que la comprobación se hiciera por separado en el texto inicial (tabla 2.1 del CTE DB-HE1 RD 314/2006), sin embargo, este aspecto se modificó en el RD 1371/2007, entendiendo entonces que la comprobación debería ser conjunta. El programa mantiene esta opción para poder seguir aplicando los mismos criterios de cálculo en edificios que el usuario tenga resueltos antes de la modificación pero, para edificios nuevos, esta opción estará desactivada por defecto.
