Opciones... |
|
|
| TeKton3D / TK-GLP / Menú Herramientas / Opciones... | Ayuda iMventa Ingenieros |
Descripción
En este cuadro podrá ajustar opciones relacionadas con el dibujo 3D de los bloques que representan a los depósitos y baterías de botellas.
Las opciones disponibles son:
General
Las opciones de esta pestaña coinciden con las opciones de este enlace: TK-3D: Menu Herramientas/Opciones.../General
Representación 3D

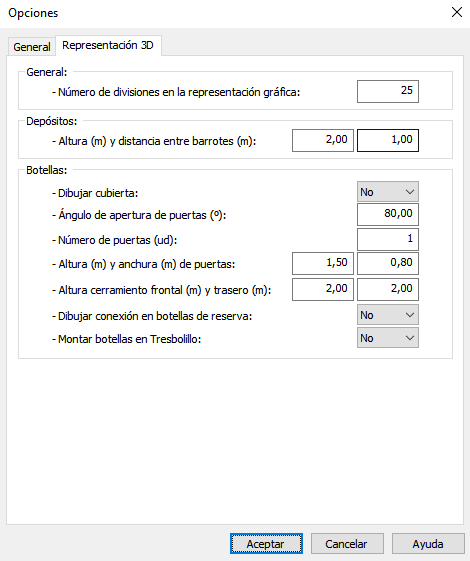

Las opciones de esta pestañas las comentamos a continuación:
Número de divisiones en la representación gráfica: es la discretización empleada por el programa para representar superficies de revolución y cilindros en depósitos y baterías de botellas. Un número muy alto genera unos bloques con muy buen aspecto, pero recargan innecesariamente el sistema. Un número muy bajo puede generar una representación 3D demasiado angulosa.
 |
 |
| Ejemplo con 8 divisiones | Ejemplo con 100 divisiones |
Altura y distancia entre barrotes (m): indica la altura del vallado que delimita el recinto y la separación entre barrotes (aproximada, porque el programa la ajusta para que queden a la misma distancia entre sí).
Dibujar cubierta: dibuja el techo del recinto (armario o casetón) en el que se alojan las botellas. Se dibuja transparente para que pueda verse el interior.
 |
 |
| Ejemplo sin cubierta | Ejemplo con cubierta |
Ángulo de apertura de puertas (º): muestra las puertas del recinto abiertas un cierto ángulo.
Número de puertas (ud): número de puertas que tiene el recinto. El programa las sitúa equidistantes entre sí.
Altura y anchura de puertas (m): dimensiones de las puertas del recinto (todas son iguales).
Alturas cerramiento frontal y trasero (m): determina la altura del cerramiento en la parte frontal (la de las puertas) y la trasera. Dando alturas diferentes se le puede dar una pendiente a la cubierta.
Dibujar conexión en botellas de reserva: dibuja tramos de conductos hacia las botellas de reserva.
 |
 |
| Con las botellas de reserva sin conectar | Con las botellas de reserva conectadas |
Montar botellas en tresbolillo: esta opción permite distribuir las botellas en tresbolillo, para aprovechar mejor las dimensiones del recinto.
 |
 |
| Ejemplo de montaje normal | Ejemplo de montaje a tresbolillo |
