Descripción
El Consumo eléctrico, es el elemento formado por un conjunto de receptores eléctricos, cada uno con su propia programación de uso diario.
En función de la potencia y del tiempo de uso diario, se determinará la energía necesaria para hacerlos funcionar y, a partir de ahí, se determinará la capacidad de los acumuladores y de los paneles fotovoltaicos necesarios.

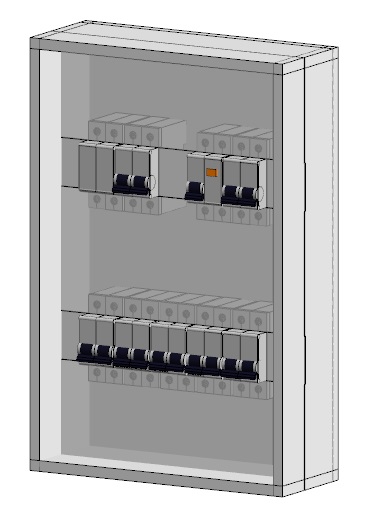

Con el programa se aportan unos bloques para su representación, pero el usuario puede añadir nuevas formas de representación, diferentes a la disponibles, mediante la función Definir un símbolo nuevo del menú Herramientas:
Solo está indicado el uso de un único Consumo eléctrico en la instalación. A este
consumo le indicaremos qué Receptores están contenidos en él y la
programación de uso que tendrá definido cada uno de ellos.
Propiedades

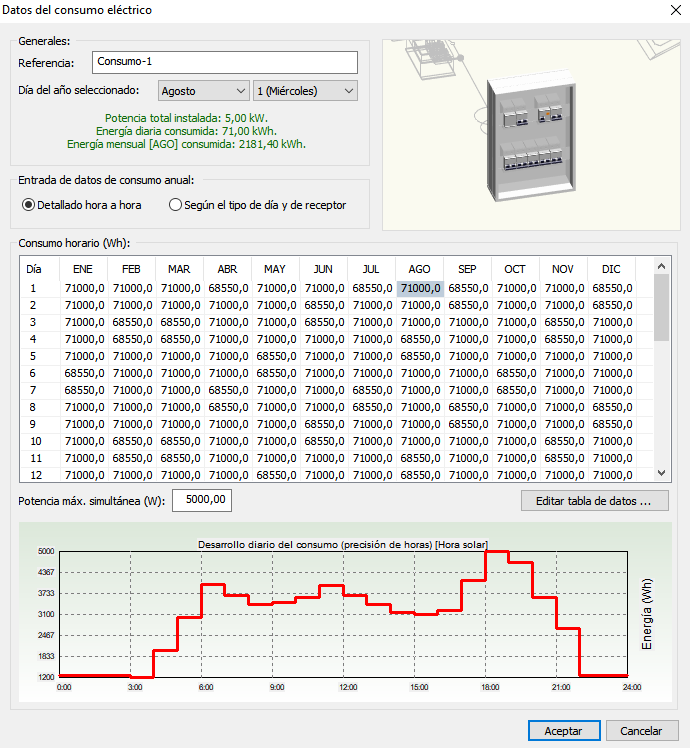

Cuando insertamos o editamos las propiedades del consumo, se nos presenta un cuadro de diálogo con un aspecto similar al siguiente y con las opciones que se explican a continuación:
Referencia. Aquí se indicará el nombre con el cual nos referiremos al propio consumo y que aparecerá en los resultados.
Día del año seleccionado. En este apartado, seleccionaremos el mes y el día de la semana del cual queremos comprobar la energía mensual consumida del cuadro completado anteriormente del Consumo horario (Wh). Se debe aportar información sobre: la potencia total instalada (kW), la energía diaria consumida (kWh) y la energía mensual consumida (kWh). Además se destacará en la tabla de Consumo horario (Wh) que viene más abajo.
Entrada de datos de consumo anual. Las formas de introducir dichos datos se explicarán en los dos apartados siguientes:
- Detallados hora a hora.
Indicamos el valor del consumo para cada una de las horas del año (8760
valores anuales = 24 valores diarios · 365 días), según el
Periodo de datos de consumo seleccionado.
- Directamente por el usuario: mediante Datos mensuales... o mediante el botón Importar datos...
- Patrón de consumo tipo: seleccionar una Potencia máxima que se repartirá según el perfil seleccionado (vivienda, industria, administrativo...).
- Según el tipo de día y de receptor. Se añaden los receptores diferentes uno por uno y se indica el momento del día que se inicia y se apaga (valores en minutos).
Además se incluye el enlace a uno de los videos de nuestro canal de YouTube:
Entrada de datos detallados hora a hora
Si se desean introducir los datos del consumo en Wh o en kWh (por cada hora o cuarto de hora), importando un archivo con formato CSV delimitado por comas, un fichero TXT o utilizando uno de los patrones de consumo tipo, se deben:
- Introducir el valor de la Potencia máxima simultánea (W), que debe coincidir con el valor de la potencia máxima que se puede consumir simultáneamente por los receptores en la instalación.
- Y, Editar tabla de datos... En el cuadro de diálogo que aparece, se deberá indicar el Periodo de datos de consumo (mensual o anual), el tipo de Separador entre los datos (;, TAB o espacio) y el Origen de los datos de consumo: Directamente por el usuario o mediante un Patrón de consumo tipo.
- Para utilizar la opción, Directamente por el usuario, se deberá utilizar el botón, Importar datos..., añadiendo los Datos de consumo horario (Wh o kWh), la configuración del tiempo de las lecturas (1 hora o 1/4 de hora) y la ruta al archivo con formato CSV o TXT delimitado por comas.
-
Exportar datos...: Desde el cuadro de definición del
consumo eléctrico es posible exportar el contenido de los datos de
consumo horario a un archivo; por ejemplo, para hacer una copia de
seguridad o poder modificarlos antes de volver a importarlos.

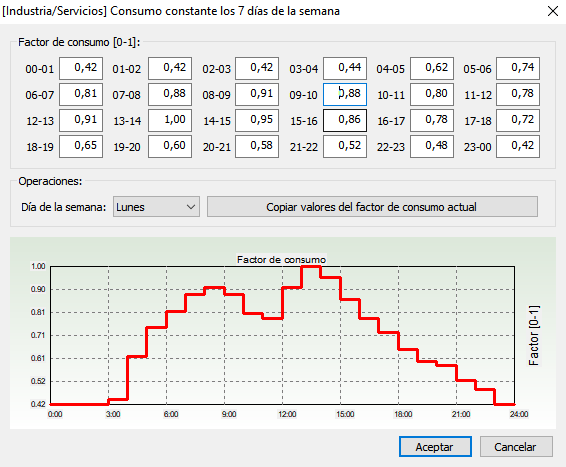

- En la opción, Patrón de consumo tipo (semanal para todo el año), se deberá elegir entre varios perfiles que se ofrecen, y que se pueden ver y modificar con el botón, "...". En este cuadro que aparece se puede observar el Factor de consumo por cada hora para cada día de la semana de ese patrón, de forma numérica y en gráfica (para ello se debe ir seleccionando diferentes días). Además, se pueden modificar los valores de los factores y copiárselos (todos los factores de un día) a otros con el botón, copiar valores del factor de consumo actual.
- Una vez se acepten las tablas con los datos, se completará automáticamente la tabla de Consumo horario (Wh) del cuadro de diálogo de consumo eléctrico. Si se selecciona uno de los datos horarios del año del esa tabla, debajo aparecerá la gráfica del perfil de consumo diario para ese día concreto del año [Hora solar/Energía (Wh)].

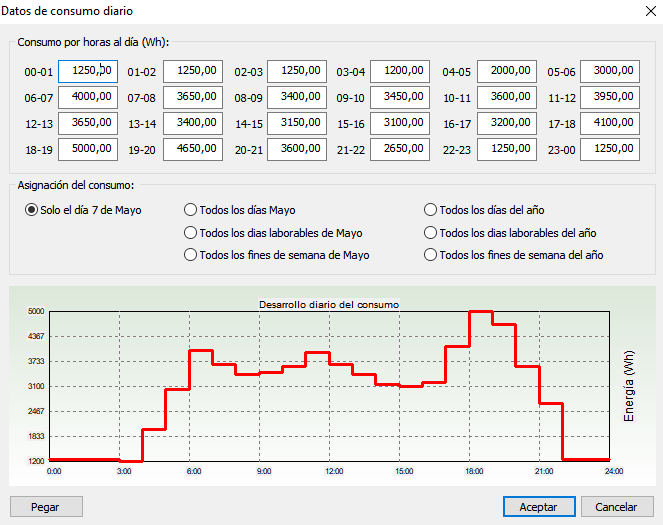

- Además, si se hace doble clic sobre uno de los valores de la tabla de Consumo horario (Wh), se abre un nuevo cuadro donde podemos encontrar el consumo diario producido por horas; con valores expresados de forma numérica y en gráfica [Hora solar/Energía (Wh)]. Esta imagen representa este cuadro:
-
- Otra opción que hay en este cuadro es que se puede Asignar este consumo a otros días del año: seleccionando la opción correspondiente (todos los días de mayo, todos los días laborales...) y pulsando sobre el botón, Pegar.
Entrada de datos según el tipo de día y de receptor
Si se desea introducir los datos de consumo según una lista de receptores (de la base de datos), se debe emplear esta opción.

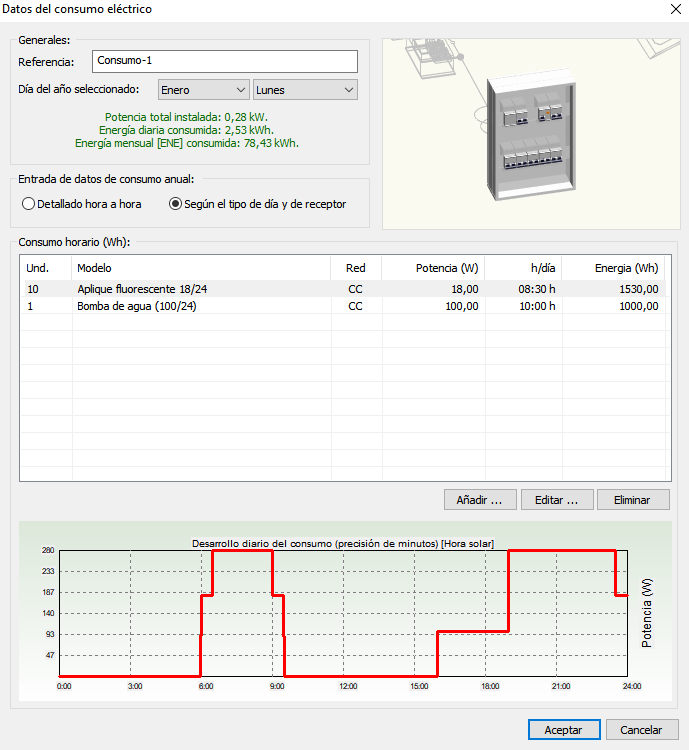

En esta lista, Consumo horario (Wh), se irán añadiendo los diferentes Modelos de receptores que se vayan a tener en cuenta para determinar el consumo eléctrico (utilizando el botón, Añadir...). Se muestran los datos de las unidades del modelo (cantidad), el modelo, tipo de red (CC o CA), la potencia consumida por unidad, el número de horas al día y la energía final consumida (Wh) por cada uno de ellos.
Con el botón, Añadir..., accedemos a un cuadro de diálogo donde se puede introducir un número de Receptores eléctricos iguales y su perfil de uso horario (para más información ver las propiedades de los Receptores eléctricos).
Con el botón, Editar..., se podrá modificar las características añadidas anteriormente del modelo seleccionado en la tabla (también se consigue el mismo efecto, haciendo doble clic sobre el ítem de la tabla).
Con el botón, Eliminar, se quita de la de la lista de consumos al modelo de receptor seleccionado.
Una vez se hayan añadido los diferentes Receptores en la tabla de Consumo horario, debajo aparecerá la gráfica del perfil diario del consumo en horas solares de la potencia consumida [Horas solares/Potencia (W)].
