Acometida
	TeKton3D / TK-HS5 / Menú Insertar / Acometida	Ayuda iMventa Ingenieros

Descripción

Esta opción coloca en el esquema de la instalación el símbolo de Acometida (), de manera que se indica al programa dónde finaliza la instalación de saneamiento.

El módulo TK-HS5 permite el cálculo con varias acometidas en un mismo capítulo, de manera que el usuario podrá calcular conjuntamente los sistemas separativos (pluviales y residuales).

Conexiones

La Acometida puede tener únicamente elementos conectados en un mismo punto de conexión al que pueden llegar tantas tuberías como el usuario desee; aunque normalmente se colocará una Acometida por tipo de red (pluvial, residual o mixta).

Propiedades

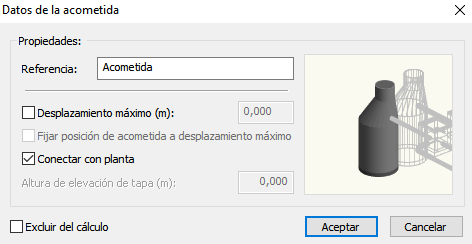

La Acometida tiene las siguientes propiedades (hacer doble clic sobre su símbolo).

Referencia: nombre para poder reconocer este elemento dentro de la documentación que genera el programa.

Desplazamiento máximo (m). Esta opción tiene utilidad para los nudos que no estén unidos a partes fijas, como pueden ser arquetas, pozos, acometidas, unidades de descarga...

Fijar posición de acometida a desplazamiento máximo. Esta opción tiene utilidad para los nudos que no estén unidos a partes fijas, como pueden ser arquetas, pozos, acometidas, unidades de descarga...

Conectar con planta. Si se activa esta opción dentro de las propiedades, el programa busca conectar gráficamente el símbolo con el nivel de la cota cero de la planta superior más próxima.

Altura de elevación de tapa (m). Se activa esta opción al tener desactivada la opción anterior, Conectar con planta. Se utiliza para indicar una altura de la tapa diferente a la que está por defecto (cota del punto de inserción) o de la cota cero de la planta superior.

Excluir del cálculo. Al activar esta opción, lo que se permite es que no intervenga en el cálculo hidráulico. Se debe forzar su tamaño y aparecerán en todos los documentos de resultados, listados, detalles, mediciones e IFC.
