Descripción

Las Unidades de Descarga Pluvial se utilizan para:

• Representar sumideros sifónicos de cubierta conectados a un ramal horizontal (Tubería), situados en patios, terrazas, rampas, o similares.
• Asignar un caudal de desagüe a una Canaleta semicircular o a una Canaleta rectangular. Para especificar el caudal que debe evacuar una canaleta que cubre una cierta superficie proyectada horizontalmente de una cubierta, será necesario conectarle en su extremo libre una Unidad de Descarga Pluvial.

Conexiones

Las Unidades de Descarga Pluviales (UDP) son símbolos con un único punto de conexión, de la que debe partir una tubería, o bien una canaleta.

Propiedades

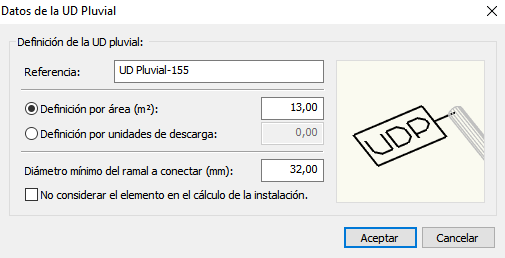

En el cuadro de Propiedades de las UDP, se define el caudal de desagüe que evacuará la unidad seleccionada.

Existen dos maneras de asignar el caudal de desagüe pluvial:

• Definición por área (m²). Indicando el área, en proyección horizontal, que cubre la UDP. Normalmente, esta opción será más útil para el diseño de instalaciones de evacuación de aguas pluviales en terrazas o cubiertas.
• Definición por unidades de descarga. Indicando el número de Unidades de Desagüe (UD).
• Una Unidad de Desagüe es un caudal que corresponde a 0,47 dm³/s y representa el peso que un aparato sanitario tiene en la evaluación de los diámetros de una red de evacuación.

El usuario puede medir fácilmente el área en planta de un faldón o patio del edificio, haciendo uso la opción del menú Herramientas/Medir área.

Además del caudal, el usuario debe indicar el Diámetro mínimo del ramal a conectar (mm); aplicando esta limitación a la tubería o canaleta que nace en la UDP.

Si no desea tener en cuenta la unidad de descarga pluvial, desactívela con la casilla No considerar el elemento en el cálculo de la instalación.
