Descripción

Este comando permite insertar recorridos de evacuación tanto en planta (plano horizontal) como en escaleras (plano vertical).

El Recorrido de evacuación es la base del cálculo de distancias realizado por TK-SI y, su correcta definición y situación en los recintos del proyecto, es realmente importante si se desea obtener un buen resultado.

Para ello también se debe conocer las propiedades de los Nudos que delimitan cada tramo del Recorrido de evacuación.

A continuación se explican los siguientes contenidos:

• Elementos del recorrido de evacuación
• Trazado y modificación de recorridos de evacuación
• Propiedades del tramo

Elementos del recorrido de evacuación

Los elementos de que se dispone para dibujar un recorrido son:

• Tramos: son las líneas rectas que definen el camino a seguir por los ocupantes del edificio en caso de incendio. Su longitud será tenida en cuenta por el capítulo TK-SI para calcular las distancias recorridas, si bien el usuario puede introducir dicha longitud de forma manual. Para más información consulte Propiedades del tramo.

• Nudos: son los puntos singulares del recorrido de evacuación. A grandes rasgos pueden ser: orígenes de evacuación, nudos intermedios de un recorrido, o salidas.

El conjunto de todos los tramos y nudos del proyecto, correctamente conectados entre sí, debe dar lugar a un esquema de recorridos de evacuación con una serie de orígenes de evacuación, que confluyan en una o varias salidas de edificio. Este esquema no tiene por qué ser perfectamente ramificado, sino que el programa puede evaluar también esquemas de recorridos de evacuación donde se presenten caminos alternativos. No obstante, de cara al uso en proyectos reales, será recomendable que el proyectista defina unívocamente el recorrido de evacuación, debiendo evitar los caminos alternativos.

No tener en cuenta para el cálculo: Excluye este elemento para el cálculo y, consecuentemente, también se excluye de la memoria y mediciones.

Está pensado para calcular por Zonas y habría que realizarlo también (excluir del cálculo) en los espacios por donde transcurre estos recorridos excluidos; incluidos los tramos del Recorrido de evacuación.

Trazado y modificación de recorridos de evacuación

Un recorrido de evacuación se dibuja como una Polilínea 3D cualquiera, marcando en el espacio los puntos que definen su geometría. Aunque el programa admite cualquier orientación de los tramos, lo ideal es dibujar todos los tramos de una planta en un mismo plano horizontal, y conectarlos mediante escaleras (que pueden ser tramos verticales, o líneas que sigan el recorrido real de la escalera).

Al finalizar el dibujo de un recorrido cualquiera solo se observa nudos y tramos sin indicar que tipo de nudo representa. El programa sólo detecta automáticamente los orígenes de evacuación,  siendo aquellos nudos que tienen conectado un solo tramo de recorrido. Para poder especificar el resto de tipos tales como salidas y desembarco de escalera deberá editar la ficha de propiedades del nudo Nudo de recorrido de evacuación.

Propiedades de los tramos

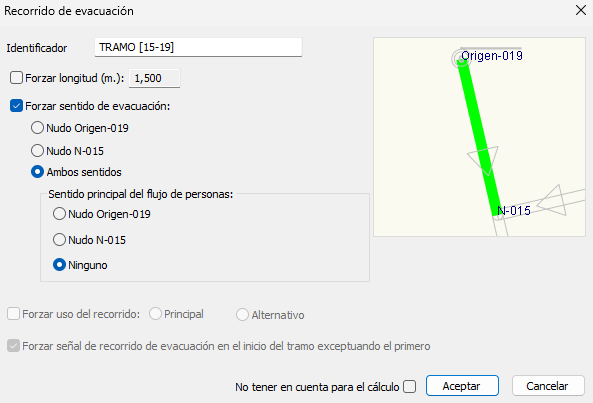

Haciendo doble clic en un tramo cualquiera, accederá al cuadro de diálogo que contiene las siguientes opciones:

Forzar longitud: Si no se marca esta opción, el capítulo TK-SI interpretará la longitud del tramo igual a la distancia a recorrer por los ocupantes. Si activa esta casilla, podrá definir un valor cualquiera.

Forzar sentido de evacuación: Si el esquema está correctamente definido y tiene una solución única, el capítulo TK-SI determinará automáticamente el sentido del tramo.

En caso contrario, cuando la complejidad del esquema sea tal que puedan darse varias soluciones, deberá forzar el sentido del tramo en una dirección (seleccionando uno de los Nudos) o, bien, indicar que es de doble sentido (seleccionando Ambos sentidos).

Sentido principal del flujo de personas: Esta opción está disponible sólo cuando se selecciona Ambos sentidos. Si se indica "Ninguno" (CASO 1), en el cálculo de la evacuación los ocupantes se distribuirán por los recorridos principales y alternativos permitiéndose el flujo cruzado en el tramo de doble sentido. Sin embargo, al indicar un flujo principal de personas, el tramo se calcula como si fuera de sentido único (CASO 2A), salvo en el caso de que sea necesario invertir el flujo en el tramo, cuando se esté tratando la hipótesis de salida bloqueada (CASO 2B).

CASO 1: Existe un recorrido con dos sentidos sin sentido principal del flujo de personas.

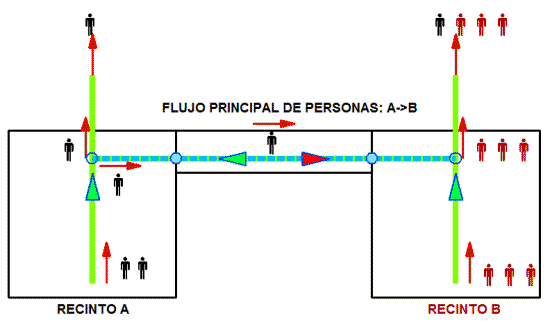

CASO 2A: Existe un recorrido con dos sentidos en el que prevalece un sentido del flujo.

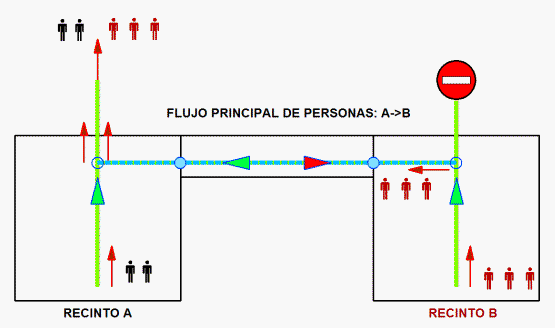

CASO 2B: Existe un recorrido con dos sentidos en el que prevalece un sentido del flujo, en hipótesis de salida bloqueada.

Forzar uso del recorrido: Esta opción indica al programa que el tramo forma parte de un camino secundario (Alternativo al Principal).

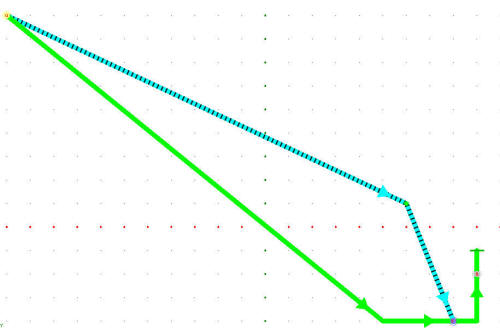

El programa realiza esta distinción de forma automática, tomando como recorridos principales los más cortos, aunque el usuario puede especificar en esta opción el uso del recorrido. La distinción entre principal y alternativo afecta fundamentalmente a la representación en planta de los recorridos:

Forzar señal de recorrido de evacuación en el inicio del tramo exceptuando el primero: Representa al letrero que indica la dirección de evacuación, solo se refleja cuando se genera un detalle de la planta que incluya el recorrido asociado. Se sitúa siempre al comienzo del tramo indicando hacia donde se dirige el recorrido. Por defecto está activado. Si no desea que se muestre la señal concreta de este tramo entonces desactive esta opción que está disponible una vez calculado todo el recorrido y volviendo a editar el diálogo del tramo.

No tener en cuenta para el cálculo: Excluye este elemento para el cálculo y, consecuentemente, también se excluye de la memoria y mediciones.

Temas relacionados

• Propiedades de los nudos del recorrido de evacuación
