Forzar coordenadas a cota sobre planta |
|
|
| TeKton3D / Capítulos / Menú Herramientas / Forzar coordenadas a cota sobre planta | Ayuda iMventa Ingenieros |
Descripción

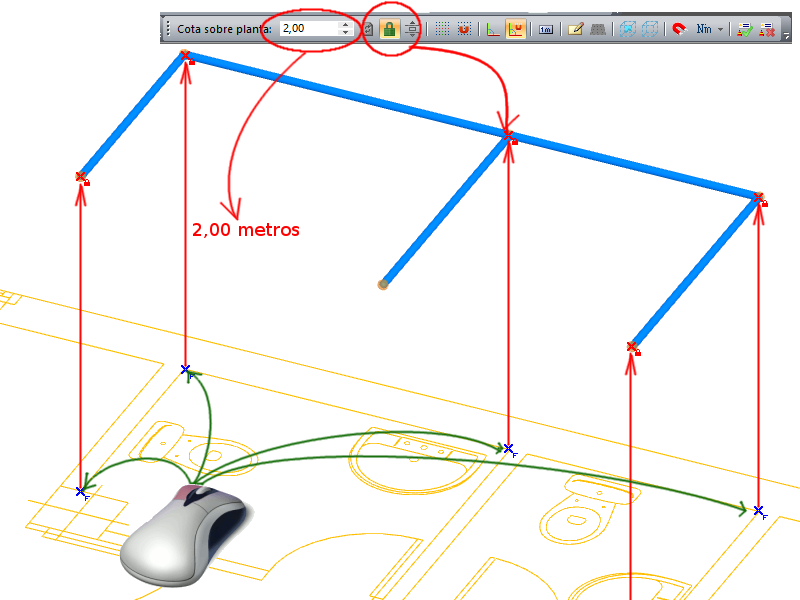

Esta opción permite forzar que los puntos detectados como referencia automática de entidades existentes (puntos final, medio, perpendicular, etc.) se ajusten siempre a la cota sobre planta definida.
De ese modo, si esta opción está activada, aunque se detecte un punto final de una tubería a cota 2.0 m, si la cota sobre planta está a 0.0 m, el punto finalmente designado se proyectará a dicha cota 0.0 m.
Del mismo modo, si la cota sobre planta está a 2.0 m y elijo un punto de referencia de la plantilla de planta situada en la cota base, el punto finalmente designado corresponderá a la proyección del punto encontrado sobre el plano de cota 2.0 m.
Cuando el programa detecta esta circunstancia, dibuja al lado del cursor una pequeña cruz de color rojo (en vez del color azul por defecto).
Temas relacionados
