Sólido o Alámbrico |
|
|
| TeKton3D / Módulos / Menú Ver / Sólido/Alámbrico | Ayuda iMventa Ingenieros |
Con esta opción se puede alternar entre el modo de visualización Sólida y Alámbrica, en el capítulo actual.
Si se quiere cambiar de modo de visualización en
un capítulo que no sea el actual, se puede realizar desde el panel
Capítulos en las propiedades de
cada uno.

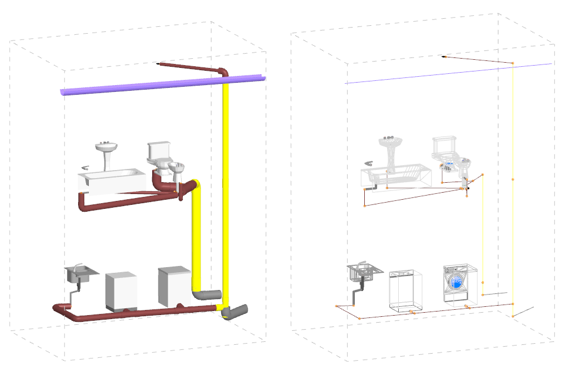

Figura 1. Diferencias entre representación sólida y alámbrica en una instalación de saneamiento (TK-HS5)
En modo Sólido, las entidades de cálculo (fachadas, tuberías, conductos...) se representan según su sección real asignada o determinada por cálculo. Además, es posible aplicar un factor de aumento para resaltar la instalación. Puede modificar los factores de representación con la opción de menú Herramientas/Opciones...
En modo Alámbrico, dichos elementos (conductos, tuberías...) se visualizan sin espesor o sección alguna (líneas o ejes, superficies planas, bloques sin dimensionar...). Este modo de funcionamiento permite dibujar la instalación mediante el trazado de líneas y cambiar al modo Sólido para verla con sus dimensiones actuales.
