TeKton3D Edición Octubre 2023

Esta edición de octubre de 2023, número de versión 1.7.90.8:

• Añade nuevos detalles y listados personalizables basados en los rótulos de los elementos (disponibles en todos los capítulos).
• Mejora la generación de detalles incluyendo una nueva entidad para textos multilínea que pueden coexistir con los punteros en los detalles.
• Mejora la generación de leyendas en los planos de distribución en planta, haciéndolas más homogéneas y compactas.
• Incluye diversas mejoras en herramientas de selección, así como en la creación y modificación de símbolos 3D.
• Añade utilidades adicionales para representar por colores diferentes objetos como por ejemplo los elementos constructivos, las tuberías, los strings o paneles fotovoltaicos, etc.
• Incluye un cálculo avanzado de las propiedades de los huecos que tiene en cuenta los acoplamientos marco-vidrio y los paneles opacos.
• En TK-HS4 permite definir instalaciones de aguas grises y aguas para riego.
• En TK-BT añade una nueva categoría para guardamotores, e incluye novedades en la generación de detalles y de mediciones.
• En TK-SRR se mejora el trazado y los detalles de distribución en planta de los circuitos radiantes.
• Crea una base de datos de códigos de precio asociados a los bloques de dibujo para agilizar la generación de mediciones de todos los capítulos.
• Añade nuevas opciones para extarer objetos de las instalaciones a partir de vínculos a modelos IFC.
• Incorpora mejoras de productividad en los capítulos TK-ICA, TK-IFC, y TK-HE5.
• Añaden nuevos símbolos en TK-DAC, TK-IG y TK-HS5, etc.

Consulta todas las novedades en los apartados siguientes. Recuerda que seguimos incluyendo simbología de fabricantes en nuestra web galeria.tekton3d.com/.

1.Tekton3D Detalles

1.1 Nuevo detalle personalizable

Se habilita un nuevo tipo de detalle compuesto por tablas de parámetros personalizados. Este detalle permite crear una tabla de elementos por categoría, y en cada tabla permite elegir las columnas a generar en base a los rótulos disponibles para los elementos seleccionados.

Es posible acceder a este nuevo detalle desde la opción de menú "Resultados/Crear detalle personalizado…", desde la barra de herramientas de resultados, o desde el selector de tipo de detalle al crear detalle.

Al acceder a este nuevo detalle, aparece el cuadro de diálogo de propiedades donde podemos especificar los siguientes datos:

• Nombre del detalle.
• Formato (tipo de fuente y altura para título (fuente grande), cabecera (fuente mediana) y contenido (fuente pequeña).
• Planta para filtrar los elementos o edificio completo.
• Elementos sobre los que aplicar: Todos o los elementos seleccionados.
• Ítems del detalle, que corresponden a las capas que se van a crear, correspondientes a los textos y a las líneas. También añade dos capas de usuario, que permiten añadir contenido que no será eliminado al actualizar el detalle.
• Tablas y columnas. Este apartado permite seleccionar, para cada categoría de los elementos seleccionados, las columnas que se van a generar. Para ello están disponibles todos los rótulos que permiten generar los distintos tipos de elemento. El orden en que se seleccionan corresponderá con el orden de las columnas en la tabla, así como la ordenación de las filas. Si una categoría no tiene ninguna columna seleccionada, no se generará tabla para dicha categoría.

Cuadro de diálogo

Ejemplo de resultado.

Estas tablas se crean en formato vectorial, siendo posible su exportación a formato DXF, DWG o PDF. También se pueden incluir en un plano para enriquecer su información.

Consulta este vídeo para conocer mejor la herramienta:

1.2 Texto multilínea

Define un nuevo tipo de entidad en la interfaz gráfica 2D para representar textos en varias líneas. Esta entidad, de nombre "Texto multilínea" respeta los saltos de línea que contenga el texto, pero, además, permite modificar el ancho para ajustar el número de líneas al espacio disponible.

Esta entidad tiene las siguientes características:

• Admite justificación horizontal (izquierda, centrado, derecha) y justificación vertical (superior, centrado, inferior).
• Admite la posibilidad de modificar el ancho a través de las asas laterales cuando la entidad está seleccionada..
• Admite representación girada y formando parte de definiciones de bloque (se podrán emplear también en cajetines).
• Admite tanto la selección del tipo de fuente como la de sus efectos (negrita, cursiva, subrayada y tachada).
• Admite la representación del color del texto, así como del color del fondo, respetando las propiedades generales de la entidad.
• Exporta e importa desde DWG/DXF correspondiendo con la entidad MTEXT de AutoCAD®.
• Permite pegar texto directamente desde el portapapeles de Windows. Ahora se crea una sola entidad de texto multilínea con todo el contenido del texto copiado, en versiones anteriores se generaba una entidad de texto simple por cada línea de texto copiada.
• Admite hasta 10 tabulaciones, tomando 4 caracteres por tabulación. El texto pegado, por ejemplo, desde tablas Excel®, permite respetar la alineación de las columnas debido a las tabulaciones.
• Añade un comando a las herramientas de dibujo para generar este tipo de entidad.
• Los detalles usan ahora esta entidad (cuando no se generan con punteros), permitiendo modificar el contenido de rotulación con un doble clic sobre el rótulo, siendo muy fácil añadir o quitar resultados de rotulación desde el propio detalle, como ya funciona con los punteros.

1.3 Conversión entre textos multilínea y punteros, y viceversa

Cuando está seleccionado un Texto multilínea, añade una opción al menú contextual para poder convertirlo en Puntero (usa para ello el estilo de acotación actual).

Cuando está seleccionado un Puntero, añade una opción al menú contextual para poder convertirlo en Texto multilínea (usa para ello la altura y fuente por defecto, o bien las del texto multilínea más cercano encontrado en la misma capa).

Conoce en este vídeo las principales características de los textos multilínea:

1.4 Leyendas

A partir de esta versión, se modifica el proceso de representación de las tablas de leyenda en los detalles de distribución en planta. Ahora iguala el tamaño de las celdas de los símbolos, escalando estos para que toda la leyenda tenga un aspecto más compacto y homogéneo.

Además, se mejora la leyenda del capítulo TK-SI homogeneizando su apariencia:

1.5 Estilos de acotación de los punteros

Se instala un nuevo fichero "EstilosDeAcotacion.eac" que contiene un conjunto de estilos de acotación para distintos tipos y tamaños de fuente. El fichero se carga al inicio de cada capítulo, estando disponible para utilizar en la rotulación de los detalles. La ubicación de este fichero se puede centralizar en una sola carpeta compartida por varios usuarios al igual que todas las librerías de símbolos.

Es posible personalizar este fichero para disponer de los estilos de acotación más usados por el usuario. Se puede salvar el conjunto de estilos de acotación actual a través de la opción de menú "Archivo/Exportar/Exportar dibujo", seleccionando el tipo de fichero *.eac y estando activa la vista de detalles.

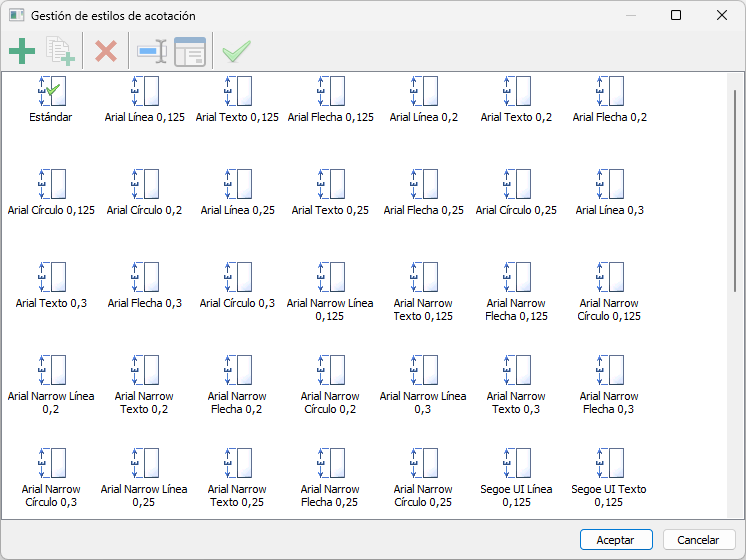

Se rediseña el cuadro de diálogo de gestión de estilos de acotación, añadiendo una barra de herramientas en la parte superior con acceso a las opciones y permitiendo el redimensionado del cuadro de diálogo.

1.6 Intercambio DXF/DWG

Mejorado el Intercambio DXF/DWG en la solapa Detalles:

• Exporta los punteros de rotulación como entidades de tipo directriz (MLEADER) de forma que es mucho más fácil manipularlas en AutoCAD®.
• Exporta los círculos rellenos como arandelas (polilíneas curvas cerradas con espesor).
• Importa las arandelas como círculos cerrados.

1.7 Otras mejoras

• Añade la copia del estilo de acotación a la copia de propiedades entre entidades de tipo puntero en la solapa de Detalles (Herramienta "Datos/Copiar propiedades" cuando está un puntero seleccionado).
• Añade la copia de propiedades de tipo de fuente, tamaño y justificación y giro entre entidades de tipo texto multilínea.
• Nueva propiedad de las entidades "No usar en detalles de proyección". Marca las entidades directas o pertenecientes a definiciones de bloque para que no entren en la rutina de proyección. Un ejemplo es activar esta característica en las entidades que identifican las rejillas de un bloque de difusor. Eso hará que se proyecte sólo el cuerpo con el marco, pero no la rejilla, dejando un dibujo más limpio. En el caso de un WC, se puede dejar desactivado sólo en la tapa y en el depósito, evitando que se genere una proyección de toda la superficie curva.

• Añade un nuevo ítem "Usuario" al detalle de distribución en planta de elementos constructivos del capítulo del edificio. Permite incorporar contenido personalizado al detalle sin que se elimine al actualizarse de forma automática.

2.Tekton3D: Planos

Se rediseña el cuadro de diálogo de propiedades de un plano, ahora todas las propiedades se pueden asignar en un único control, y la ventana se puede redimensionar, manteniendo sus dimensiones durante la ejecución del programa.

Mejora la representación de los detalles en el plano evitando parpadeos y mejorando el rendimiento.

Mejora el mecanismo de centrado de los detalles en los planos. Ahora, tanto en el centrado vertical como en el horizontal, si el cajetín ocupa menos de ¼ del tamaño del papel en el eje de centrado, se centra el detalle teniendo en cuenta la ocupación del cajetín en el plano.

Se aumenta la resolución de la geometría en la exportación de PDF a 1200 dpi, y la resolución de los rellenos a 600 dpi. Permite personalizar estos valores a través de dos entradas de registro ubicadas en “Equipo\HKEY_CURRENT_USER\Software\iMventa\iMventaCAD\Settings\”:

• PDFExportGeomDPI
• PDFExportHatchDPI

El valor tiene que estar asignado en base DECIMAL. Los valores por defecto son 1200 y 600 DPI respectivamente. Puede aumentarlos modificando estas claves hasta un máximo de 4800 DPI. El programa buscará en estas claves de registro para exportar el PDF, si bien asegura un rango entre 72 y 4800 DPI. Cuanto más DPI, mejor resolución, pero más grandes salen los ficheros y más tarda en generarlos.

3.Tekton3D: Listados

Se habilita un nuevo tipo de listado compuesto por tablas de parámetros personalizados. Este listado es análogo al detalle descrito en apartados anteriores, permitiendo seleccionar las columnas de las tablas en base a los rótulos disponibles para los elementos seleccionados.

Cuadro de diálogo

Ejemplo de resultado

4.Tekton3D: Librería de símbolos

4.1 Nuevo comando: Auto crear bloques nuevos

Añade un nuevo comando de nombre "Auto crear bloques nuevos" al panel de herramientas gráficas. Este comando permite la definición de nuevos bloques por lote, de forma automática, basándose en entidades existentes o seleccionadas que cumplen una serie de condiciones. Deben existir en el modelo al menos las siguientes entidades por cada bloque nuevo a definir:

• Rectángulo (polilínea cerrada) etiquetado con el nombre "BLOCKDEF", que encerrará todas las entidades que definirán el bloque nuevo.
• Una o más entidades de tipo "Punto 3D" etiquetadas con un número correspondiente al índice de punto de conexión fijo (0, 1, 2,…).
• Una entidad de tipo "Texto" etiquetada con el nombre "REFERENCE" y cuyo texto corresponderá a la referencia del bloque nuevo.
• Una entidad de tipo "Texto" etiquetada con el nombre "DESCRIPTION" y cuyo texto corresponderá a descripción del bloque nuevo.
• Una entidad de tipo "Texto" etiquetada con el nombre "CATEGORY" cuyo texto contendrá el nombre de la categoría donde se añadirá el bloque nuevo.
• Una entidad de tipo "Texto" etiquetada con el nombre "VERSION" que contendrá el número de versión que tendrá el nuevo bloque.
• Entidades normales o paramétricas que formarán parte del bloque nuevo.

Consulta este vídeo para conocer mejor la herramienta:

4.2 Nuevo cuadro de diálogo de propiedades de una definición de bloque

Se crea un nuevo cuadro de diálogo de propiedades de una definición de bloque. Accesible en las siguientes condiciones:

• Al finalizar la herramienta para definición de un símbolo nuevo para dar el nombre, descripción, categoría y versión.
• Al auto crear símbolos nuevos basados en las entidades dibujadas / seleccionadas.
• Al editar las propiedades de un símbolo en el cuadro de diálogo "Gestión de símbolos".

4.3 Herramienta para completar la definición de un bloque con nuevas entidades

Se añade la posibilidad de completar definiciones de símbolos con la herramienta "Definir un símbolo nuevo". En caso de estar seleccionada una referencia de un símbolo, y un conjunto de entidades de otro tipo, la herramienta "Definir un símbolo nuevo" pregunta si completar la definición del símbolo con las entidades nuevas. En caso afirmativo, se añaden las entidades a la definición del símbolo y se actualizan todas sus referencias en el proyecto actual. Esta herramienta es muy útil para añadir conectores inteligentes a símbolos importados desde un IFC o Sketchup.

5.Tekton3D: Selección

5.1 Seleccionar similar

Incorpora la nueva opción "Seleccionar similar" tanto en el menú contextual como en el panel de herramientas gráficas. Esta opción permite seleccionar todos los elementos que sean similares al elemento actualmente seleccionado, teniendo en cuenta los siguientes criterios:

• Mismo tipo de entidad.
• Mismo tipo de símbolo.
• Misma categoría de cálculo.

5.2 Seleccionar camino más corto

Se ha agregado el nuevo comando "Seleccionar camino más corto" en la pestaña de herramientas gráficas del modelo 3D, dentro del grupo "Comandos de edición". Este comando permite seleccionar todas las entidades que componen el camino más corto entre dos entidades previamente seleccionadas en una instalación o distribución de elementos.

Añade nuevas opciones al menú edición y barra de herramientas homónima para acceso a los nuevos comandos de selección:

• Seleccionar conducciones conectadas: Dada una o varias conducciones seleccionadas, selecciona todos los elementos conectados hasta llegar a elementos de tipo símbolo, donde se para.
• Seleccionar camino más corto: Dadas dos entidades de tipo nudo, línea o símbolo seleccionadas, busca y selecciona todas las entidades que forman el camino más corto entre ellas.

5.3 Seleccionar todo: Modelo

Se añade al cuadro de diálogo "Seleccionar todo" del modelo 3D los iconos de las categorías, Además, desglosa estas por referencia de símbolo:

5.4 Seleccionar todo: Detalles

Se implementan las siguientes mejoras en el cuadro de diálogo "Seleccionar todo" de la interfaz CAD en la pestaña "Detalles":

• Se añade una nueva opción que permite filtrar elementos en función de la selección actual. Esta opción resulta muy útil para refinar una selección existente y mantener solo las entidades necesarias según su tipo, capa y propiedades de dibujo.
• Ahora, en el árbol de filtros por tipos de entidad, solo se muestran las entidades encontradas en el dibujo actual o en la selección actual para facilitar el proceso de filtrado.
• Además, se ha añadido al final de cada tipo de entidad, entre paréntesis, el número de entidades encontradas disponibles para seleccionar o filtrar.
• Este número se actualiza automáticamente al cambiar el filtro de capas, brindando información actualizada sobre las entidades disponibles para seleccionar o filtrar en las capas activas.

5.5 Aislar selección

-Se habilita la visualización de las plantillas de planta del edificio cuando está activada la opción "Aislar selección". Esta actualización permite visualizar sólo las entidades seleccionadas del capítulo actual, además de las plantillas de planta del capítulo del edificio.

5.6 Copiar o mover a planta

Se modifica la selección de elementos al finalizar la herramienta "Mover o Copiar a planta" con la opción "Copiar". Con esta actualización, se cambia la selección a los elementos creados.

6.Tekton3D: Interfaz gráfica y uso General

6.1 Opciones generales

Las opciones de trabajo en nube han pasado de “General/Administración” a “Herramientas/Opciones” y el botón de desbloqueo de capítulos que estaba también en “General/Administración” ahora es una opción del menú Herramientas.

6.2 Tabla de capítulos

Se implementan nuevas opciones en la tabla de capítulos para subir o bajar en la lista el capítulo seleccionado, permitiendo así una ordenación manual.

Nueva opción en “Herramientas/Opciones/General” para “Refrescar automáticamente los capítulos modificados y guardados por otros usuarios”, que en trabajo colaborativo permite desactivar/activar el refresco y actualización automática de capítulos de otros usuarios. Añade un nuevo comando al panel de capítulos para realizar esta actualización bajo demanda.

6.3 Renombrado automático

Se ofrece la posibilidad de añadir la función del elemento en el renombrado por etiquetas desde datos generales:

6.4 Configuración de colores

Las configuraciones de colores pasan a ser propias de cada instancia de un capítulo. Antes estaban asociadas al tipo de capítulo de modo que se compartían para todos los capítulos del mismo tipo en el proyecto. Ahora es posible disponer de dos o más capítulos del mismo tipo con distintas configuraciones de colores. También se aumenta el tamaño de los cuadros de diálogo de opciones, y se coloca una opción para guardar la configuración actual para los nuevos capítulos.

Se incorpora en las bases de tuberías y de conductos la posibilidad de seleccionar el color del material a través de la paleta de colores:

6.5 Generación de mediciones con códigos de precios asociados a bloques 3D

Esta nueva opción está disponible en todos los módulos y permite asociar cada bloque 3D con un código de precio de usuario. Tanto los listados de mediciones como las exportaciones en formato BC3 llevarán incluidos esos códigos, lo que permite desde un programa de mediciones la asociación automática con bases de precios que contengan la definición de partidas con esos códigos de precios.

La asociación entre cada bloque 3D y su código de precios se realiza desde la base de datos "Códigos de precios" accesible desde el menú "Archivo/Bases de datos"

Esta base de códigos/Bloques 3D se suministra con una carpeta denominada "Códigos por defecto" que contiene referencias a todos los bloques de las librerías estándar de los módulos de TeKton3D organizadas en capítulos y categorías, y asociados a cada bloque un código de precios ficticio a modo de ejemplo.

Cada usuario puede realizar una copia de esa carpeta e ir sustituyendo los códigos ficticios por los códigos de precios reales de las bases de precios que utilicen habitualmente.

Los procesos de generación de mediciones incluirán estos códigos de precios si se activa en la solapa Etiquetas de los Datos Generales del capítulo correspondiente la opción "Incluir códigos de precio por símbolo".

También se permite seleccionar la carpeta de definición de símbolos accediendo a la base de datos "Códigos de precios".

Cualquier elemento representado por un bloque 3D que esté definido en la base de "Códigos de precios" aparecerá en la medición con ese código, excepto aquellos que estén asociados a otras bases de datos específicas, en cuyo caso aparecerá el código de precio definido en esa base de datos.

6.6 Otras mejoras

Aumenta desde 40 hasta 100 el número máximo de acciones guardadas en el buffer de Deshacer/Rehacer.

Soluciona un problema por el que no se podía ordenar la lista de errores por planta al pulsar sobre la cabecera de la columna.

7.Tekton3D: Ahorro de energía HE

Se actualiza el documento de verificación CTE-HE al ámbito de aplicación y requisitos de cumplimiento de HE5 del CTE-2022, que amplía la obligación a edificios de superficie construida mayor de 1.000 m² y a edificios de uso residencial nuevos, y en algunos casos a los existentes reformados o ampliados.

Para ello se añade al cuadro de diálogo de HE0 "Energías renovables" un campo para introducir la superficie de cubierta no transitable o accesible únicamente para conservación ocupada por captadores solares térmicos. También se puede sincronizar desde TK-HE5.

También se exporta a HULC el valor de esa superficie ocupada:

Esta modificación sólo tiene efectos en el documento de verificación de requisitos CTE-HE con el formato HULC que se puede generar después de calcular HE1 y HE0. No tiene ningún efecto en el módulo TK-HE5 en el que además de esta comprobación del CTE se realiza el diseño detallado de la instalación fotovoltaica.

8.Tekton3D: Bases de datos

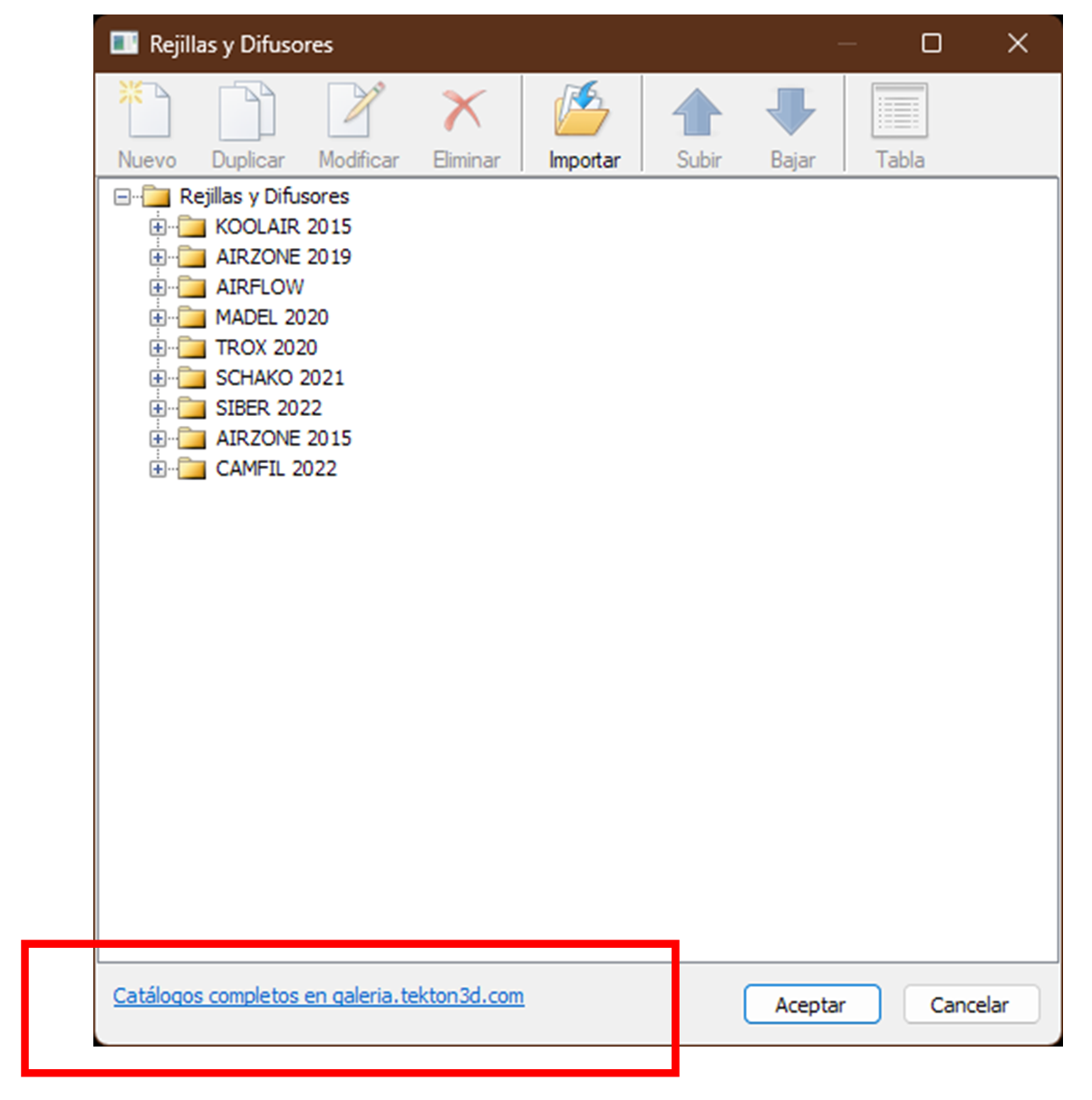

A partir de esta versión, las bases de datos de materiales y equipos sólo contendrán los modelos genéricos y una muestra reducida de los catálogos de fabricante. Los catálogos comerciales completos se pueden descargar desde la Galería de TeKton3D , accesible desde la ventana de selección de la base de datos correspondiente o bien desde el botón disponible en la barra de herramientas del capítulo actual.

9.TK-BT: Instalaciones eléctricas de Baja Tensión

Se incorpora la sincronización de los elementos de tipo Ventilador desde el capítulo TK-DAC - Distribución de aire. Sólo sincroniza ventiladores que no hayan sido sincronizados previamente desde un capítulo TK-CDT de Carga y Demanda Térmica, ya que la sincronización de Unidades Terminales y Sistemas se hace directamente desde este capítulo.

• Al sincronizar elementos de otros capítulos como elementos de tipo Motor en TK-BT, tomará un factor de potencia inicial de 0,9, admitiendo modificar su valor posteriormente.
• Se corrige la asignación de suministros en el caso de instalaciones en las que varios suministros comparten canalización a través de una caja de conexión actuando como concentrador.
• Añade la posibilidad de modificar en datos generales la edición de la norma UNE-HD_60364-5-52 usada para el cálculo de intensidades máximas admisibles.

Añade opciones para cortar/copiar/pegar circuitos en el mismo cuadro, entre distintos cuadros del mismo proyecto, o entre cuadros de distintos proyectos a través del portapapeles de Windows:

Esta opción copia los circuitos y sus datos asociados, pero no copia la aparamenta que pueda tener definida ni los receptores de la instalación que estén alimentados por los circuitos copiados.

A partir de esta versión, el acceso directo 'X' o comando "Establecer Relaciones", en caso de que esté seleccionado un cuadro de distribución, contador, o caja general, selecciona y localiza el elemento origen o cuadro del que viene alimentado. Así es más fácil identificar el camino desde un cuadro hasta su suministro.

Se añade una nueva opción a la copia de propiedades de los circuitos para copiar sólo la longitud forzada.

Se incorporan opciones adicionales de configuración al proceso de renombrado automático de circuitos en el cuadro de diálogo de gestión de la aparamenta de un cuadro de distribución. Para ello introduce un nuevo cuadro de diálogo que permite seleccionar qué tipo de texto se desea modificar y, en el caso de la referencia breve de los circuitos, brinda la opción de indicar el formato deseado:

Añade una nueva categoría de elemento, de nombre "Guardamotor", disponible para insertar como aparamenta de protección en los cuadros de distribución. Esta nueva categoría representa a dispositivos magnetotérmicos especialmente diseñados para la protección de motores, disponen de regulación del relé térmico, protección de falta de fase y mando de accionamiento. TK-BT dimensiona estos dispositivos seleccionando un calibre superior a la intensidad máxima de cálculo y una regulación térmica superior a la intensidad a plena carga del motor. Se añade también una base de datos para este tipo de elementos accesible desde la opción de menú "Archivo/Bases de datos/Electricidad/Guardamotores…".

También se añade a la opción "Datos generales", solapa "Materiales por defecto", una nueva entrada para seleccionar la gama de guardamotores a usar por defecto en los dispositivos añadidos a los cuadros de distribución.

Se actualiza la generación de textos del esquema unifilar para incluir ahora todos los rótulos de cada dispositivo como una única entidad de tipo "Texto multilínea". Además, al hacer doble clic en dicha entidad, se muestra el cuadro de diálogo de configuración de rótulos para poder modificar los rótulos visibles.

• Para dispositivos de protección:

• Para circuitos:

Añade nuevos parámetros disponibles para la rotulación.

• Instalación (montaje) en Canalizaciones.
• Cuadro o envolvente en Circuitos y aparamenta.
• Añade el tiempo de retardo en el rótulo de "Clase y tipo" para diferenciales del catálogo de Schneider (TK-BTeco).
• Factor de simultaneidad en protecciones.
• Tipo de toma en tomas de corriente.
• Superficie en espacios de iluminación.

-Se llevan a cabo mejoras en la generación de las "Mediciones de obra" que las hacen más reducidas y fáciles de asociar a bases de precios estándar.

En versiones anteriores, las mediciones de obra de los circuitos daban lugar a varias partidas, una por cada tipo de canalización empleada en el circuito, todas con el mismo tipo de cable, pero cada una de ellas con la longitud correspondiente al tipo de canalización.

Además, se generaba una partida independiente dedicada a cada tipo de canalización empleada en el circuito.

En este ejemplo, las partidas 11.1 y 11.2 representan al circuito de alumbrado desde el cuadro a las cajas de conexión. La longitud de los enlaces desde las cajas de conexión (2,5 + 2,5 m) se considera que está distribuida en la partida de los puntos de luz 27.1. Las canalizaciones distintas al tubo flexible aparecen en las partidas 36.1 y 37.1

En la nueva versión, cuyo resultado se muestra a continuación, se agrupan todos estos circuitos en una sola partida (11.1) para la longitud total del circuito en la que solo se hace referencia al cable sin canalizaciones ni métodos de instalación. En partidas independientes (35.1, 36.1 y 37.1) se agrupan los distintos tipos de canalizaciones empleadas sin ninguna referencia al circuito en el que se utilizan, incluyendo también las de tubo flexible.

De este modo, todos los circuitos de la instalación que utilicen el mismo tipo de cable se van a agrupar en una única partida, independientemente del cuadro al que pertenezcan y el tipo de canalización en el que se instalen.

Esta nueva versión también introduce una nueva opción que se aplica fundamentalmente al caso de circuitos de alumbrado o tomas de usos varios, en los que el trazado de canalizaciones se define de forma parcial (sólo hasta las cajas de conexión) y las conexiones a receptores se realiza mediante enlaces.

Esta nueva opción está disponible en el cuadro de diálogo de datos generales, solapa "Opciones"

Activar esta opción permite incluir en la partida del circuito la longitud correspondiente a los enlaces hasta los puntos de luz o tomas (con la canalización por defecto), por lo que ahora se estaría midiendo la longitud total/real del circuito. En compensación, las partidas correspondientes a los puntos de luz o tomas ya no incluyen ni hacen referencia a la parte correspondiente al circuito de conexionado a cajas, y también aparece una partida correspondiente a la canalización por defecto usada en estos enlaces:

Se añade una nueva opción en Datos Generales que permite identificar las partidas correspondientes a cada circuito y cuadro eléctrico con los nombres o referencias de usuario.

Un ejemplo de mediciones sin identificación de referencias sería:

Cuando se utiliza esta opción ya no se agrupan todos los circuitos o cuadros con las mismas características, y aparece una unidad por cada elemento de la instalación, como se puede ver para los circuitos C1 y C6 del caso anterior.

Las mediciones de materiales no se ven alteradas por ninguno de estos cambios.

Con el objetivo de conseguir planos de distribución más precisos, se incorpora la posibilidad de indicar inicio de secuencia en el conexionado de un mecanismo con sus receptores, de forma independiente al tipo de conexión de estos receptores con su caja de conexión.

Funciona del mismo modo que cuando se establecen las relaciones de las luminarias con una caja de conexión: Cuando se hace clic sobre un receptor éste se conecta con el mecanismo o bien con el último receptor seleccionado. Si en el momento de hacer clic se pulsa la tecla SHIFT la conexión se establece con el mecanismo, no con el último receptor conectado.

Los receptores conectados directamente al mecanismo tienen activada la correspondiente opción de su cuadro de propiedades:

Se generaliza el uso de las cargas forzadas en los circuitos para que sean compatibles con los otros tipos permitidos para la definición de cargas: Receptores conectados mediante canalizaciones, enlazados a cajas de conexión y receptores sin trazado de conexión.

La carga forzada se añade a las restantes cargas teniendo en cuenta que añade una longitud de circuito igual a la definida para la caída de tensión y un tramo de la canalización por defecto.

10.TK-CDT: Carga y demanda térmica

Se incorpora un nuevo listado de cargas térmicas positivas y negativas anuales “Análisis de inversión térmica hora a hora”:

Funciona sobre los elementos seleccionados, es decir, puede ser un sólo espacio o bien una zona térmica compuesta por varios espacios.

Si no se selecciona nada el listado comprende todos los espacios acondicionados del edificio.

Muestra las cargas positivas y negativas para los casos sensible y total, con y sin ventilación.

El listado se puede exportar a EXCEL con botón derecho de ratón.

-Se incluye el modelo del recuperador en el listado Memoria de proyecto y en el listado de recuperadores.

Se añade la Marca/Modelo a las opciones de rotulación del recuperador de calor

-Se modifica el acceso a PVGIS desde iMventaCLima para actualizar a la última API de este servicio.

-Se crea un nuevo listado de justificación de la selección de unidades terminales que compara las cargas máximas de cálculo con las capacidades nominales de los equipos seleccionados. También se indica en la última columna el número de renovaciones por hora que representa el caudal de impulsión del equipo respecto del volumen acondicionado.

En el caso de que alguna capacidad nominal sea inferior a la carga térmica, o bien el número de renovaciones hora sea inferior a 4,0 el valor aparece marcado en color rojo.

11.TK-DAC: Distribución de aire por conductos

Se añaden cuatro nuevos bloques 3D a la librería:

• Rejilla lineal de impulsión con plenum conexión lateral
• Rejilla lineal de impulsión con plenum conexión superior
• Rejilla lineal de retorno con plenum conexión lateral
• Rejilla lineal de retorno con plenum conexión superior

-En las transformaciones conducto-conducto o conducto-elemento auxiliar en las que no se cambia de tamaño de sección, no se cambia el nudo por ninguna transformación, por lo que el nudo queda en su forma estándar (esfera). Este nudo normalmente queda dentro del conducto y no se ve, salvo que el conducto haya sufrido un desplazamiento desde uno de sus ejes:

Para evitar que esto ocurra se ha cambiado para que la transformación de reducción rectangular se dibuje siempre, y en estos casos en los que las dimensiones de entrada y salida son iguales, se dibuja una "cinta" de anchura 3 cm.

El comportamiento ahora es como el de cualquier otra transformación:

-Se añade una nueva opción general que habilita las comprobaciones de la curva de los ventiladores: Para los ventiladores con un modelo válido seleccionado se comprueba que el punto de trabajo resultante esté próximo al punto requerido obtenido por cálculo de las redes. El punto de trabajo se calcula como intersección de la curva del ventilador y la curva característica de la instalación.

Se considera que el punto de trabajo es válido si los parámetros, caudal y presión estática no son menores que un 5% de los nominales ni un 15% superiores.

- Se optimizan los procesos de selección de curvas PQ de ventiladores y bombas, desarrollando métodos más precisos para el cálculo del punto de equilibrio con la curva de la instalación y de acuerdo con la velocidad de giro seleccionada.

También se mejora el tratamiento de las curvas PQ definidas con más de tres puntos, de modo que ya es posible comprobar de forma precisa el acoplamiento de equipos con diversos tipos de funcionamiento.

12.TK-CEEP: Certificación energética

- Se genera una nueva versión de TK-CEEP, aunque es posible realizar calificaciones energéticas forzando el uso del motor de cálculo de cualquiera de las versiones anteriores.

- Se implementa la descarga automatizada de la imagen o fotografía de fachada que proporciona el Catastro Digital para la referencia catastral introducida. Esta fotografía se coloca en el documento del certificado como imagen del edificio, siempre que no se haya forzado una imagen desde las opciones de configuración del documento.

- En esta nueva versión se contempla la posibilidad de que la ventilación de un espacio esté tratada por varias unidades terminales de ventilación diferentes. En versiones anteriores sólo se consideraba el efecto de la definida en último lugar.

13.TK-HE0: Limitación de consumo energético

-Se incluye en la memoria justificativa referencia a la normativa de 2022 si es de aplicación.

-Se amplía el uso de los sistemas exclusivos de ventilación también a los espacios no acondicionados:

En el caso de espacios no acondicionados, la definición de un sistema de ventilación con recuperador de calor no tiene ningún efecto, sin embargo, sí puede reducir la eficiencia del sistema para el resto de los espacios acondicionados que comparten el sistema.

-Se mejora la sincronización TK-CDT con HE0 cuando los equipos aire-agua funcionan en modo frío y calor, aunque no tengan definido el sistema de producción de ACS.

14.TK-HE1: Limitación de demanda energética

-Se incluye en la memoria justificativa referencia a la normativa de 2022 si es de aplicación.

-Se implementa la posibilidad de cumplir HE1 mediante el punto 6 del apartado 3.1.1 del CTE-HE de 2022:

Para ello es necesario realizar la comprobación de HE0 previamente a la comprobación de HE1 y haber obtenido demandas de calefacción y refrigeración inferiores a 15 kWh/m²·año. Estas demandas no dependen de los sistemas definidos, por lo que para ello basta con definir un sistema básico de ACS.

En la memoria justificativa de HE1 el apartado sobre el cálculo del coeficiente global de transmisión de calor aparecerá redactado de este modo:

-Se añade a la rotulación de los elementos de tipo Hueco el factor solar del hueco (vidrio + marco).

-Esta rotulación también se puede añadir a los planos de distribución de elementos constructivos en planta.

- Se añade la posibilidad de asignación de un color de representación a cada elemento constructivo en la base de datos:

Este color se visualiza desde un nuevo criterio de representación por color según el color asignado al elemento constructivo en la base de datos:

El mismo color asignado en el elemento constructivo, también se usa en los detalles de distribución en planta:

- Nuevos elementos constructivos huecos con características avanzadas. Estas nuevas opciones permiten definir huecos teniendo en cuenta paneles opacos y persianas, así como el material de acoplamiento entre el vidrio/marco y marco/panel opaco.

El cuadro de diálogo para la definición de huecos pasa a tener las siguientes nuevas opciones:

Propiedades térmicas avanzadas: Desplegable que permite seleccionar distintos niveles de complejidad en la definición del hueco.

La opción simplificada es la usada en versiones anteriores, para la que sólo se necesita indicar el porcentaje o fracción acristalada.

Las restantes opciones corresponden a la definición avanzada de huecos. Para estas opciones hay que definir una tipología y sus dimensiones. La opción Definidas por usuario permite modificar todos los parámetros, mientras que las restantes opciones fijan unos valores estándar de transmitancia térmica lineal de acoplamiento en función del tipo de marco y de vidrio.

Tipología de hueco: Se consideran los siguientes tipos:

Los siguientes campos del cuadro de diálogo corresponden a las dimensiones del hueco (altura, anchura, ancho del marco, altura del panel fijo y/o altura de persianas), dimensiones necesarias para el cálculo de las longitudes de acoplamiento y de las áreas de la parte acristalada, del marco y del panel opaco.

La definición simplificada permite definir un hueco en base únicamente al porcentaje acristalado, por lo que es un elemento constructivo utilizable en cualquier ventana del edificio, sin embargo, la definición con parámetros avanzados requiere de unas dimensiones fijas, por tanto, es necesario definir un elemento constructivo para cada tipo de hueco. Para ello es muy útil disponer de la tabla de carpinterías del proyecto arquitectónico.

En el momento en que se asigna un elemento constructivo hueco de tipo avanzado a una puerta o ventana del edificio, éste cambia sus dimensiones adoptando las definidas en el elemento constructivo.

Si durante la interpretación gráfica se detecta que las dimensiones de un hueco no se corresponden con las del elemento constructivo que tiene asignado, aparecerá en el panel de errores un mensaje de advertencia ya que el cálculo de sus parámetros térmicos no será correcto. Será necesario revisar los datos asignados a estos huecos.

Para los huecos con datos avanzados el cálculo de la transmitancia térmica se realiza de acuerdo con la norma UNE EN ISO 10077, método expuesto también en el documento DA-DB-HE-1 Cálculo de parámetros característicos de la envolvente, apartado 2.1.4.1 Transmitancia térmica de huecos.

-Se modifican las tablas de los listados de elementos constructivos para que se adapten al tipo de cerramiento, horizontal o vertical, y se añade la columna del Factor de resistencia a la difusión del vapor (µ_n).

-Se modifica el formato de las tablas de los listados de elementos constructivos huecos, y en el caso de huecos con tipología definida y características avanzadas (acoplamiento y paneles opacos) se añade la imagen del tipo de hueco a escala y los parámetros para el cálculo de la transmitancia térmica.

15.TK-HE4: Instalación solar térmica

-Se incluye el parámetro de rotulación de los captadores solares "Pérdida presión equilibrado":

16.TK-ICA: Instalación de climatización por agua

-Se añade la propiedad "Excluir del cálculo" a los elementos de tipo Circulador y Vaso de expansión. Esta propiedad evita que estos elementos se tengan en cuenta en los procesos de cálculo, sin embargo, sí aparecen en mediciones y planos.

-Se añaden dos nuevas opciones al cuadro de datos generales del capítulo en el apartado relacionado con el aislamiento térmico en tuberías.

Estas opciones permiten forzar el valor de la temperatura máxima y/o mínima del fluido a efectos del cálculo del aislamiento térmico conforme a las tablas 1.2.4.2.1 a 1.2.4.1.4 del RITE.

Esta opción es de utilidad, por ejemplo, para forzar el aislamiento en instalaciones de suelo radiante en las que las temperaturas del fluido están por debajo de 40 °C.

También puede utilizarse para incrementar el nivel de aislamiento de una instalación y reducir sus pérdidas térmicas, asignando un valor de temperatura, que, aunque realmente no se alcance, sí dé lugar a espesores mayores en las tablas del RITE.

A partir de esta versión, las tuberías situadas al exterior se aislarán siempre, sea cual sea el valor de la temperatura del fluido que circula por su interior

-Se realizan mejoras en el trazado de los circuitos radiantes:

• Las tuberías desde el armario de colectores hasta las superficies radiantes ahora se trazan con curvas de igual radio que el empleado en las superficies radiantes (curvatura mínima de la tubería).

• Se mejora la detección del punto de entrada de las tuberías de enlace a la superficie radiante:

-El detalle de estas tuberías de enlace ahora se realiza con curvas en los cambios de dirección y se ocultan aquellas que quedan en el interior de las superficies radiantes.

• Se habilita la posibilidad de rotulación de la longitud de tubería total empleada en cada circuito de suelo.
• Recomendaciones de trazado:
• Trabajar con un entramado igual al paso de tubo medio.
• Uso de la herramienta trazar tubería "Líneas múltiples" con el número total de tuberías de ida/retorno que parten del armario de colectores y la separación igual al paso de tubo medio:

• En el caso de no coincidir ida/retorno de las tuberías de enlace con las tuberías de la superficie de suelo, invertir esta superficie usando la herramienta "invertir"

17.TK-IFC: Intercambio OpenBIM

17.1 Nuevo comando: Insertar desde vínculo IFC

Se añade al menú "Insertar" una nueva opción de nombre "Desde vínculo IFC…", que permite extraer de un vínculo IFC (el actualmente seleccionado) nuevos elementos para el capítulo actual. Estos elementos se clasifican automáticamente en base a su caracterización dentro del fichero IFC, en caso de no encontrar equivalencia o información suficiente para poder hacerlo, se presenta la librería de símbolos con los objetos extraídos para poder catalogarlos manualmente.

Algunas características de esta herramienta son:

• El vínculo para extraer elementos tiene que ser vinculado y seleccionado en el mismo capítulo donde se pretende usar.
• Una vez extraída la geometría, se puede eliminar el vínculo.
• Si el IFC está en formato IFC4 se mejora la interpretación automática de los objetos.
• Sólo se extraen elementos visibles del vínculo. Es práctico filtrar antes de extraer quitando elementos que no interese extraer para el capítulo actual. Para filtrar se pueden usar los sistemas definidos en el IFC.
• Para que funcione mejor la extracción, los objetos del IFC deben tener las siguientes características:
• Los elementos de distribución de flujo (IfcFlowSegment) han de disponer de dos IfcDistributionPort que definan su eje.
• Los elementos singulares (IfcFlowTerminal, IfcFlowControl, …), tienen que estar representados por geometrías basadas en primitivas de tipo IfcMappedItem que permitan usar definiciones de símbolos).
• Los elementos singulares también deben tener información de los puertos (IfcDistributionPort) que servirán para agregar los conectores a los símbolos.
• Una vez ejecutada la opción, se presenta el cuadro de diálogo de gestión de símbolos.
• Si se cancela este cuadro de diálogo, no se genera ningún elemento.
• TeKton3D crea los símbolos necesarios partiendo del IFC y los categoriza en función de la tipología (clase y tipo de objeto IFC) y número y tipo de puertos.
• Los símbolos que no es capaz de categorizar, los coloca en la categoría raíz de la librería para que el usuario los categorice directamente (lo arrastre a la categoría adecuada).
• Una vez se acepta el cuadro de diálogo, se generan los elementos de cálculo extraídos del IFC según la categorización asignada en el cuadro de diálogo.

17.2 Nuevo comando: Coordinar vínculos IFC

-Se incluye en el panel de herramientas de la interfaz gráfica un comando que permite desplazar el primer vínculo IFC seleccionado para coordinarlo con el segundo seleccionado, teniendo en cuenta sus informaciones de emplazamiento a través de sus objetos IfcSite.

TeKton3D ignora el emplazamiento definido en el IfcSite al representar un vínculo a IFC. Esta característica permite representar sin distorsión modelos ubicados en coordenadas muy elevadas (por ejemplo, coordenadas UTM).

A la hora de exportar los IFC de instalaciones, TeKton3D añade al modelo exportado la información del IfcSite del modelo vinculado, permitiendo su coordinación en software de terceros.

Sin embargo, cuando se vinculan en TeKton3D dos o más IFC, el no tener en cuenta la información del IfcSite, puede provocar que no coordinen bien dentro del propio TeKton3D. El nuevo comando añadido al panel de herramientas gráficas permite recuperar la coordinación entre los dos vínculos.

Para ello, sólo hay que seleccionar el IFC que queremos desplazar, seleccionar después el de referencia, y acceder a este comando. TeKton3D desplazará el primer IFC para recuperar su posición relativa respecto al segundo.

La exportación de los modelos de instalaciones seguirá funcionando sea cual sea el IFC de referencia en la exportación.

17.3 Representación

Se añade la interpretación de objetos del tipo IfcDistributionChamberElement en vínculos IFC con versión 2x3.

17.4 Propiedades del vínculo y opciones de filtrado

Se ordenan alfabéticamente los sistemas disponibles en la página de propiedades de un vínculo a IFC.

Desde esta versión, sólo se ocultan las entidades de un vínculo si todos los sistemas a los que pertenece están ocultos, es decir, si la entidad pertenece al menos a un sistema visible, será visible en el modelo.

17.5 Nuevos parámetros en la exportación

Se añaden los siguientes parámetros a las hojas de propiedades de los productos en la exportación a IFC.

• Ancho, alto y largo del armario o cámara de contadores.
• Dimensiones y diámetro interior de válvulas de ventilación.
• Dimensiones de arquetas y pozos de saneamiento.
• Área de unidades de descarga pluviales.
• Descripción de los símbolos en los componentes de TK-GIT.
• Indicación en la función del tipo de accesorio cuando dispone de un registro en TK-HS5.
• Indicación en la función de la batería de contadores del nº de filas x nº de columnas + nº de salidas.
• Indicación en la función del circuito del método de instalación predominante.
• Tipo de detector en TK-DI

18.TK-HS4: Suministro de agua

-Se incorpora la posibilidad de rotular la altura de instalación de los aparatos.

-Esta versión incorpora una nueva opción, tanto en TK-HS4 como en TK-ICA:

Realizar comprobaciones de valores límite generales:

En los dos casos se comprueba tanto la velocidad como la pérdida de carga lineal en aquellas tuberías en las que la opción de cálculo sea “Valor General”.

Los mensajes que se generan son de advertencia y no interrumpen los procesos de cálculo.

- Los listados de simultaneidad por tramo se modifican para que en caso de un solo suministro aparezcan los valores de Ka y Kh.

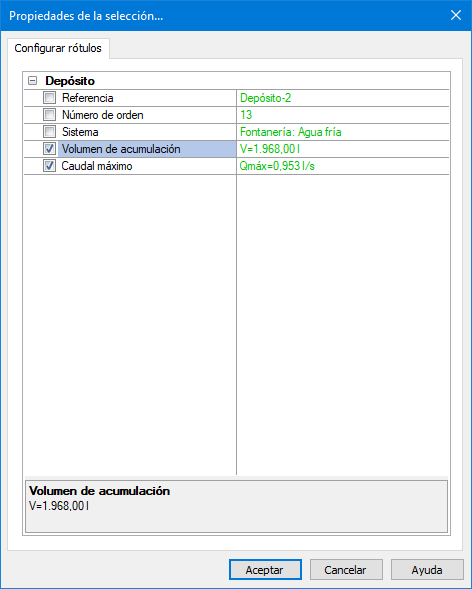

-Se añade la posibilidad de rotular la capacidad y caudal máximo de los depósitos de reserva.

- Se mejora la generación de las mediciones evitando que se repitan los códigos de partidas cuando se utiliza la opción "Generar mediciones incluyendo la función de cada tramo"

-En el caso de medición de cuartos húmedos a partir de sus válvulas de seccionamiento, aunque este tipo de mediciones ya existía, ahora cuando se exportan a formato BC3 se les añade la descomposición de cada cuarto húmedo.

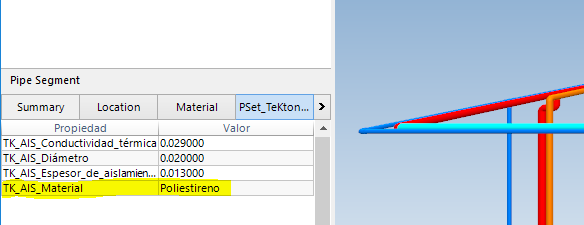

-Se exporta a IFC el nombre del material de aislamiento de las tuberías definido en datos generales. Antes siempre se exportaba "Estándar RITE" aunque se hubiera seleccionado otro material.

-A partir de esta versión se asigna automáticamente la función VALVULA CORTE APARATO a aquellas válvulas de corte que suministran AF ò ACS a un único aparato, y que están situadas dentro de un cuarto húmedo. Este cambio sólo tiene efectos cuando la válvula no tiene modelo asignado, puesto que en este caso se le asigna automáticamente el modelo definido en datos generales para Válvulas de corte a aparatos.

Se incorporan nuevas opciones para tratamiento de redes de aguas grises y redes de aguas para riego.

Se considera que la red de aguas grises comienza en un depósito, que puede estar alimentado tanto desde la red pública como desde una derivación de la red interior.

Se considera que el comienzo de una instalación de riego está en una llave de corte con función "Llave de corte general de riego".

Se añade un nuevo campo para identificar el material de las tuberías de riego en los datos generales. La tubería empleada en la red de aguas grises se considera la misma que la utilizada para la red de agua fría.

En los cálculos hidráulicos las asignaciones de funciones son similares a las de la red de agua fría.

Se añade una nueva función Tubería de riego que permite asignar velocidades de cálculo distintas a las del resto de funciones ya existentes:

Cada red se identifica por un color de representación cuando el modo seleccionado es "Tipo de red/Temperatura"

Los detalles de distribución contienen ahora dos nuevas capas, una para la red de aguas grises y otra para la de aguas de riego.

19.TK-HS5: Evacuación de aguas

Se añade en las propiedades de rotulación de las UD residuales y las UD pluviales, la posibilidad de mostrar la altura de instalación sobre la planta en la que se encuentran.

Se añaden dos nuevas variables en la arqueta, donde se indica el tipo que es (paso, sifónica o pie de bajante), así como si es registrable o no.

El tipo de arqueta se detecta automáticamente en función del símbolo seleccionado, siempre que sea uno de los símbolos estándar.

Se añade la posibilidad de indicar de forma particular a la unidad de desagüe residual el tipo de sincronización deseada en caso de ser un elemento sincronizado de un capítulo de fontanería.

Se añade un nuevo campo en la base de datos de arquetas, donde se indica el material de construcción de esta para poder indicarlo en la medición y en los correspondientes listados.

Se realizan mejoras en leyenda del detalle de proyección en planta, para diferenciar las tuberías en base a su función.

Se permite mostrar en la vista 3D, los diferentes tipos de conducciones, en función del color del material.

-Se aumenta el número de categoría para el tipo de trazado, permitiendo ahora diferenciar tuberías de ventilación tanto primaria como secundaria.

20.TK-HE3: Iluminación interior

Se añade la posibilidad de rotular, en los ejes de comprobación, los valores de cálculo para toda la banda por cada espacio:

• Iluminancia mínima (Emin)
• Iluminancia media (Em)
• Iluminancia máxima (Emax)
• Uniformidad media (Um)
• Uniformidad extrema (Ue)

El nuevo detalle de tablas de parámetros personalizados permite generar tablas de forma rápida con los valores de los rótulos para un conjunto de ejes de comprobación:

21.TK-HE5: Solar fotovoltaica

Se añade la posibilidad de indicar en la ventana de propiedades del panel fotovoltaico, el color con el que se desea representar este.

Se actualizan los listados de forma que se soluciona el problema que impedía exportar a PDF y a algunas versiones antiguas de Microsoft Word los gráficos incluidos en los listados.

Se permite diferenciar las entradas el inversor mediante una referencia y color característico, con el cual se representarán todos los paneles conectados a ellas.

Una vez definida la referencia y el color de cada una de las entradas del inversor, los paneles conectados a cada una de ellas se asociarán y representarán con dichas características:

Las referencias aparecerán indicadas en los listados asociados:

Desde el cuadro de definición del consumo eléctrico, es posible exportar el contenido de los datos de consumo horario a un archivo.

-Se implementa en los detalles de Perdidas por sombreado en paneles, la posibilidad de unificar la escala de todas las gráficas para facilitar la comparación entre ellas:

-Se permite indicar dentro de las propiedades de un tramo de conductor, si se debe contabilizar en la medición o no.

Esta opción, está orientada a no contabilizar en la medición los tramos de conducto que ya forman parte del propio panel fotovoltaico y es utilizado en su conexionado a otros paneles.

-Se modifica el listado de memoria de cálculo para instalaciones de autoconsumo, donde ahora se muestra la relación entre Autoconsumo, Vertido y Absorción de la red respecto a la Producción y el Consumo del sistema (expresadas en %):

• %AP = Porcentaje auto consumido de la producción total.
• %VP = Porcentaje vertido de la producción total.
• %AC = Porcentaje absorbido de la red eléctrica del consumo total.

Un ejemplo de resultado sería:

-Se amplían hasta 900V, la máxima tensión del circuito de acumuladores.

22.TK-IG: Instalaciones de gas

-Se incluye la opción de copiar parámetros de rotulación a los nudos / accesorios de la instalación de gas.

-Se amplía la base de símbolos con nuevos elementos, para la representación 3D de receptores y válvulas.

23. Actualizaciones anteriores

Edición Febrero de 2023, versión 1.7.70.8: Esta versión actualiza los cambios introducidos en el RD540/2022 por el que se modifica el CTE, incorpora una nueva herramienta para la justificación de la protección frente al Radón TK-HS6, actualiza el procedimiento de verificación de TK-HE5, añade en TK-CDT la posibilidad de contemplar las líneas frigoríficas, mejora funcionamiento del módulo TK-BT con opciones para unificar canalizaciones y optimizar el enlace a cajas de conexión, incluye en TK-DAC varias mejoras para la selección de bocas así como para la representación de conductos, añade herramientas para la gestión visual de capas y elementos en TK-ICA, TK-HS3 y TK-HE5, añade nuevos materiales naturales a la base de datos para TK-HE1, mejora el análisis de resultados de TK-CEEP con un nuevo listado del Balance Energético, etc. Consulta todas las novedades en los apartados siguientes.

Edición de Noviembre de 2022, versión 1.7.60.8: Esta actualización añade el acceso a la nueva galería de objetos para TeKton3D, incorpora el nuevo módulo TK-BTeco que complementa TK-BT con acceso al catálogo de aparamenta de Schneider Electric y realiza comprobaciones de selectividad y filiación, añade más herramientas para trabajar la instalación eléctrica desde los esquemas unifilares en TK-BT, mejora el módulo de Seguridad Contra Incendios TK-SI con una nueva categoría para la cartelería de seguridad, crea una nueva base de datos para selección de grupos de presión en TK-HS4, mejora la sincronización de los aparatos sanitarios en TK-HS5 y el cálculo de los inversores en TK-HE5, añade mejoras en la gestión de la documentación de proyecto, pudiendo acceder directamente a los apartados de los listados, genera mediciones con líneas de medición agrupadas por espacio, ... Conoce todas las novedades en los siguientes apartados.

Edición de Agosto de 2022, versión 1.7.50.8: Esta actualización incorpora entre otras muchas mejoras los sistemas de doble flujo en el capítulo TK-HS3 Calidad del aire interior, la sincronización completa del módulo de conductos TK-DAC con TK-HS3, también se añade la copia completa de cuadros en instalaciones eléctricas de TK-BT conservando relaciones entre sus elementos. En TK-HS4 se añade el método de cálculo de simultaneidades según la norma International Plumbing Code 2021 (IPC 2021), se mejora el funcionamiento y la detección de errores en TK-CEEP, se completa el cálculo económico con la amortización en TK-HE5, y varias mejoras generales en la interfaz gráfica y en la generación de ficheros IFC.

Edición Mayo 2022, versión 1.7.40.8: Esta actualización contiene una nueva versión del procedimiento reconocido para la certificación energética, TK-CEEP (V.1.1.3.0), se incluye el cálculo con micro-inversores en el módulo de instalaciones fotovoltaicas TK-HE5, el módulo de fontanería TK-HS4 añade un nuevo método de cálculo de los parámetros de producción de ACS basado en la Guía Técnica del IDAE y una opción para comprobación de distancia al punto caliente más próximo, también se añade a la interfaz gráfica una nueva utilidad que permite dibujar “conducciones múltiples” con un única operación de trazado y múltiples mejoras de rendimiento y facilidad de uso.

Edición Febrero de 2022, versión 1.7.30.8: Esta actualización contiene una nueva versión del procedimiento reconocido para la certificación energética TK-CEEP (V.1.1.2.0), en el módulo de electricidad TK-BT habilita opciones rápidas para la asignación de fases desde los cuadros de distribución además de añadir un nuevo símbolo y bases de datos para BTVs, introduce inversores con más de una entrada en el módulo TK-HE5 para instalaciones fotovoltaicas, crea nuevos símbolos en los capítulos TK-DAC y TK-HS4, añade nuevas opciones de cálculo, copia de propiedades y rotulación.

Edición Noviembre de 2021, versión 1.7.20.8: Esta versión contiene el módulo TK-CEEP acreditado como Procedimiento Reconocido para la Certificación Energética de Edificios. Además de incluir el módulo TK-CEEP, incorpora mejoras en el funcionamiento general, así como en los módulos TK-CDT, TK-BT, TK-DAC, TK-HE1 y TK-EXA entre otros.

Edición Julio 2021, versión 1.7.10.8: Esta actualización adapta los capítulos TK-CDT, TK-ICA, TK-DAC y TK-HE4 al nuevo Reglamento de Instalaciones Térmicas en los Edificios (RITE) aprobado por Real Decreto 178/2021 de 23 de marzo. Además, incorpora mejoras en la gestión de la base de datos de elementos constructivos, en la gestión de símbolos 3D, así como en los capítulos de electricidad (TK-BT) y saneamiento (TK-HS5).

Edición Mayo 2021 versión 1.7.00.8: Esta actualización implementa una importante mejora de rendimiento en la carga y guardado de los proyectos, en el cambio de capítulo, y en la gestión de las bases de datos. Además, habilita un asistente para definición automática de puntos de utilización por espacio en el módulo TK-BT, implementa un reparto automático cuando hay varias superficies radiantes por espacio en el módulo TK-SRR, incorpora la posibilidad de insertar difusores lineales con varias conexiones y habilita un nuevo listado de mediciones para fabricación en TK-DAC, mejora las gráficas Caudal-Presión que facilitan la selección de equipos, crea la posibilidad de extraer puertas y ventanas del vínculo IFC para adosarlas al modelo analítico del edifico, añade la posibilidad de agrupar mediciones en TK-HS4, introduce nuevos símbolos y nuevos criterios de búsqueda en varios capítulos, y muchas más características descritas en este documento.

Edición Octubre 2020 versión 1.6.90.8: Esta actualización incorpora el nuevo módulo TK-BT para el diseño y cálculo de las instalaciones de electricidad en baja tensión del edificio, actualiza la exportación a las últimas versiones de la herramienta unificada HULC, así como a la utilidad CTEPBD para justificación de HE0, adapta el módulo TK-HE5 a las modificaciones del Código Técnico de la Edificación aprobadas por el Real Decreto 732/2019 e incorpora un nuevo estudio de viabilidad económica para instalaciones de autoconsumo, optimiza los procesos de cálculo hidráulico de TK-EXA para instalaciones de extinción extensas, y mejora la representación gráfica de las instalaciones hidráulicas en TK-HS4, TK-ICA y TK-HE4, añadiendo también nuevas opciones de proyección para los planos de distribución en planta.

Edición junio 2020 versión 1.6.80.8: Esta actualización reorganiza los datos generales del edificio para dar cobertura a las opciones del nuevo CTE, amplía el funcionamiento de los módulos TK-HE0 y TK-HE1 para permitir justificar las secciones HE0 y HE1 del nuevo CTE-2019 (Real Decreto 732/2019), y adapta la exportación a HULC a esta nueva edición, añade la posibilidad de incorporar datos climáticos de radiación para TK-CDT y TK-HE5 a través del servicio web de PVGIS, mejora las capacidades del módulo TK-DAC incorporando una nueva categoría para el modelado y cálculo de compuertas, y añadiendo un asistente para asignación de caudales a las bocas, mejora los detalles de distribución en planta del módulo TK-SI, añade mejoras de edición gráfica como el nuevo comando "Crear similar", mejora la representación de vínculos a ficheros DXF y DWG y permite asociar plantillas de planta como vínculos.

Edición enero 2020 versión 1.6.70.8: Esta actualización mejora la caja de recorte con nuevas herramientas para el redimensionado dinámico y la representación de la sección de corte, implementa una nueva forma de nombrar los elementos y los sistemas basada en reglas de etiquetado por categoría, mejora la rotulación de los detalles de distribución con nuevas opciones y la posibilidad de rotular con punteros, mejora también los detalles convirtiendo las proyecciones de los símbolos paramétricos en bloques 2D, optimiza las herramientas de copia de propiedades añadiendo nuevos parámetros de copia,  realiza mejoras en la gestión de ficheros IFC, añade nuevos símbolos paramétricos para los capítulos de carga y demanda térmica, climatización por agua y distribución de aire, incorpora nuevos listados en los capítulos de gas, aire comprimido y saneamiento, realiza mejoras en el capítulo de instalaciones fotovoltaicas, y añade una gestión específica para el trabajo compartido en la nube con los servicios onedrive, google drive y dropbox.

Edición agosto de 2019 versión 1.6.60.8: Esta actualización añade nuevas opciones para el cálculo del aislamiento en las instalaciones de fontanería, optimiza el cálculo de las redes de retorno de ACS, incorpora los bloques 3D autoescalables a los módulos de climatización por agua y solar térmica, mejora el funcionamiento y la interfaz de usuario del módulo de extinción de incendios por agua e incorpora la posibilidad de introducir perfiles detallados de consumo en las instalaciones fotovoltaicas, además de introducir mejoras en los detalles de proyección, y optimizar la exportación a IFC.

Edición junio de 2019 versión 1.6.50.8: Esta actualización incorpora un nuevo módulo para el cálculo de piscinas climatizadas cubiertas, añade nuevos documentos de memoria para instalaciones solares fotovoltaicas y también nuevos símbolos paramétricos (con reconexión automática al cambiar sus dimensiones) para fontanería y saneamiento, permite subir hasta el nivel del suelo las arquetas en HS5, realizar la asignación de cargas a los espacios de forma gráfica en CDT, generar el plano de planta en detalles de distribución a partir del vínculo IFC, exportar a SKP los elementos visibles de los vínculos IFC, importar ficheros SKP hasta la versión 2019, disponer de nuevos accesos directos a las opciones de configuración de referencia a entidades en el panel de comandos, etc.

Edición Abril 2019 versión 1.6.4.8: Esta actualización incorpora una nueva opción para la simulación de la instalación contra incendios con la curva de bombeo del equipo PCI y genera un nuevo listado en forma de documento de proyecto, añade la gestión de una zona marginal y comprobación de límites de uniformidad para cada espacio en iluminación interior, añade herramientas para personalizar colores y niveles de transparencia por clase de elemento en los vínculos IFC, mejora la lectura e interpretación geométrica de ficheros IFC4 con la implementación de nuevas clases IFC4 Add1 y Add2, realiza mejoras en los módulos de instalaciones fotovoltaicas, evacuación de aguas, conductos de distribución y calidad del aire interior, e introduce nuevas herramientas gráficas como la marca especial de los puntos de referencia conexión, el pegado de objetos en su ubicación original o las teclas de acceso directo para escalado individual de elementos.

Edición Enero 2019 versión 1.6.3.8: Esta actualización amplía las capacidades del módulo TK-IFC incorporando la posibilidad de federar vínculos externos a ficheros IFC2X3 e IFC4, añade un nuevo módulo de nombre TK-EXA para el diseño, dimensionado, modelado y justificación de instalaciones de extinción por agua compuestas por rociadores, BIEs e hidrantes, y potencia el cálculo de instalaciones solares fotovoltaicas del módulo TK-HE5 realizando una simulación horaria anual.

Edición Julio de 2018 versión 1.6.2.8: Esta actualización contiene mejoras que facilitan el uso y la interpretación de resultados del módulo TK-HR protección frente al ruido. También incorpora nuevos métodos de cálculo basados en la norma UNE-12056 en el módulo de saneamiento en edificios TK-HS5, nuevos bloques 3D en el capítulo de distribución de aire TK-DAC, la posibilidad de representar los elementos lineales en TK-GIT Otros proyectos, además de nuevas utilidades y listados en el capítulo del edificio.

Edición Mayo de 2018 versión 1.6.1.8: Esta actualización añade la posibilidad de clasificar los elementos respecto a sistemas de clasificación establecidos (Uniclass, Omniclass, Gubimclass), o definidos por el usuario, permitiendo su exportación posterior a formato IFC. Además, mejora la gestión de comentarios del panel BCF y la selección de elementos afectados en capítulos no actuales, permite generar un listado de inventario por espacios con todos los elementos contenidos en los distintos capítulos del proyecto, escoge automáticamente el mejor adaptador gráfico de los disponibles en el sistema para obtener el mejor rendimientos gráfico, etc.

Edición Abril 2018 versión 1.6.0.8: Esta actualización añade un nuevo módulo para certificación energética con Energy Plus™, implementa el método de cálculo RTS en Carga y Demanda Térmica, diseña nuevas herramientas para la comunicación openBIM a través del formato BCF (BIM Collaboration Format), incorpora un nuevo asistente para crear un campo de paneles fotovoltaicos, implementa la importación y exportación de la última versión 2018 de los formatos DWG y DXF, optimiza la interfaz gráfica mejorando las opciones de selección con herramientas nuevas como "aislar selección" y "ocultar selección", y realiza mejoras generales de rendimiento y optimización de procesos.

Edición Octubre 2017 versión 1.5.9.8: Esta actualización adapta el módulo "TK-HS3: Calidad del aire interior" a las modificaciones del documento Básico CTE DB-HS3 introducidas por la Orden FOM/588/2017 de 15 de junio, aprobada por el Real Decreto 314/2006 de 17 de marzo. Además, introduce la nueva opción "Filtros de visualización" que permite gestionar la visibilidad de los elementos de cada capítulo atendiendo a su categoría, así como regular el desfase en los niveles de visualización por planta.

Edición Agosto 2017 versión 1.5.8.8: Esta actualización añade la posibilidad de insertar mapas de bits en el modelo 3D, introduce una nueva opción para definir la localización y orientación exacta del edificio en base a una foto satélite o el plano del catastro, mejora las opciones para trabajar en el plano definido por las entidades seleccionadas, mejora el funcionamiento de las etiquetas informativas, rediseña los cursores de la aplicación, añade vistas en miniatura a los cuadros de diálogo de unidades de uso y sectores de incendio, crea nuevos símbolos 3D para el capítulo de seguridad en caso de incendio y añade la posibilidad de utilizar archivos climáticos EPW de Energy Plus.

Versión 1.5.7.8: Mejora la calidad gráfica de la aplicación, incorpora nuevos símbolos 3D para el diseño de instalaciones de climatización, fontanería, saneamiento, gas, aire comprimido y solar fotovoltaica, implementa un nuevo asistente para la selección de los modelos de tuberías de agua fría y caliente, añade vistas en miniatura dinámicas en los cuadros de diálogo, mejora la exportación a IFC añadiendo colores, puertos, ejes de conducciones y hojas de propiedades con dimensiones y resultados, añade los identificadores ifcGUID a las mediciones BC3, mejora el panel de buscar, facilita un nuevo modo de visualización con despiece de elementos, crea nuevas opciones de autoguardado del proyecto actual y realiza mejoras generales de diseño y cálculo en la mayoría de los módulos.

Versión 1.5.6.8: Aumenta las prestaciones del módulo TK-IFC añadiendo la exportación a IFC desde todos los capítulos, incorpora el nuevo módulo TK-LIDAR para importar y trabajar con nubes de puntos procedentes de sistemas de escaneado 3D, mejora la representación tridimensional de las instalaciones (incluyendo de forma automática codos, uniones y tés), y realiza mejoras generales en la mayoría de los módulos.

Versión 1.5.5.8: Incorpora distintas novedades como la función automática de nombrado de espacios, la gestión mejorada de las bases de datos, el diseño y cálculo de captadores de tubos de vacío, la posibilidad de sincronizar ICA y DAC con varios capítulos de CDT, la mejora de los detalles de vista 3D y de distribución en planta, las nuevas opciones de aplicación de los factores de simultaneidad, etc.

Versión 1.5.4.8: Incorpora importantes novedades, entre las que cabe destacar la actualización de las exportaciones a los programas oficiales de certificación energética, la optimización de distintos procesos de cálculo, nuevas opciones en los paneles de proyecto y de errores, generación directa de documentos PDF de detalles, planos, listados y memorias, mejoras de los documentos justificativos del Código Técnico, mejoras en el trazado de los conductos de aire con nuevos símbolos 3D, mejoras en las gráficas tridimensionales de isovalores de iluminación, nuevos estilos de visualización y de fondo de pantalla, etc.

Versión 1.5.3.8: Mejoras en la interfaz de usuario y en la representación 3D, con nuevas herramientas gráficas, nuevas opciones de cálculo, nuevos detalles y listados, y mejoras en la mayoría de los módulos.

Versión 1.5.2.8: Incorpora el nuevo módulo TK-HE0 para justificación de la limitación del consumo energético, con nuevas opciones y mejoras en varios módulos.

Versión 1.5.1.8: Nuevas opciones y mejoras en varios módulos.

Versión 1.5.0.8: Incorpora la Justificación del Documento Básico HE 1 Limitación de la demanda energética, de septiembre de 2013.
