TeKton3D Actualización Versión 1.4.1.8

TeKton3D se actualiza a los Documentos Básicos HE3, HE4 y HE5 del Código técnico de la Edificación publicado en el BOE 12/09/2013 con corrección de errores del BOE del 08/11/2013. También se incorpora un nuevo módulo para exportación a la herramienta oficial que verifica las exigencias de las secciones HE0 y HE1.

Con la nueva versión, cualquier proyecto se creará utilizando la nueva normativa, mientras que  los proyectos existentes mantendrán la aplicación de la normativa vigente en el momento de su creación.

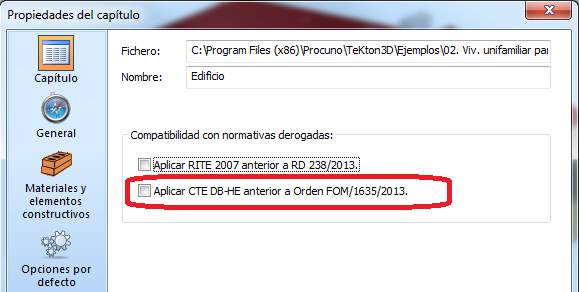

Para modificar la compatibilidad con normativas derogadas acuda al cuadro de diálogo “Datos Generales->Capítulo” del Capítulo del Edificio:

Módulo TK-EHU

Nuevo módulo que exporta tanto la geometría y materiales del edificio como sus instalaciones térmicas a la nueva herramienta unificada LIDER/CALENER.

"HU CTE-HE y CEE 2014" es la herramienta informática que la Dirección General de Arquitectura, Vivienda y Suelo del Ministerio de Fomento y el Instituto para la Diversificación y Ahorro de la Energía (IDAE) ponen a disposición pública con el fin de facilitar la verificación de la exigencia de limitación de consumo energético y de demanda energética (HE0 y HE1) del Código Técnico de la Edificación.

El nuevo módulo TK-EHU permite exportar al formato de dicha herramienta tanto el edificio como las instalaciones térmicas definidas en TeKton3D, lo que supone dotar a la herramienta informática de un potente entorno para la definición gráfica en tres dimensiones.

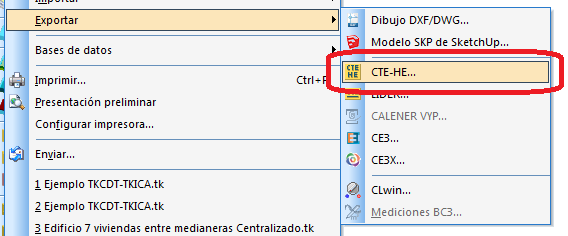

TK-EHU añade a los capítulos Edificio y Carga y Demanda Térmica la opción Archivo->Exportar->CTE-HE:

El módulo de exportación a CTE-HE puede funcionar de las dos formas siguientes:

1- Si se ejecuta desde el "Capítulo Edificio", se exportarán la geometría y los materiales del edificio creando la estructura de directorios del programa oficial EHU:

C:\Users\...\Documents\Mis Proyectos CTE-HE\Proyectos\TeKton3D CTE-HE

2- Cuando se ejecuta desde el Capítulo "Carga y demanda térmica" TK-CDT, además de exportar la geometría y los materiales, también se exportan los sistemas que se hayan definido y simulado en este módulo, con lo cual el resultado de la exportación permite obtener una justificación de HE0 y HE1 ajustada a la realidad del edificio.

Si aún no tiene instalada la herramienta unificada LIDER-CALENER, puede descargarla desde la página web del Código Técnico: http://www.codigotecnico.org/web/galerias/archivos/Distintivos/iCTEHE2013.exe

Previamente hay que instalar los archivos de datos climáticos: http://www.codigotecnico.org/web/galerias/archivos/Distintivos/iDatosClimaticosGenericos.exe

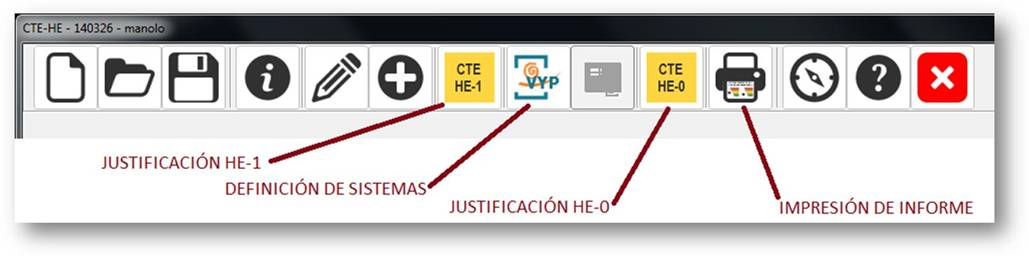

Para comprobar HE1 tendrá que pulsar el botón CTE HE1 y para imprimir el informe pulsar el botón con la impresora.

La comprobación de HE0 sólo estará disponible cuando se definan los sistemas de climatización, bien con el botón “Definición de sistemas” o bien realizando la exportación desde el módulo  TK-CDT de TeKton3D.

La versión inicial de la herramienta CTE-HE no contempla la justificación de HE0 para edificios con uso distinto al residencial vivienda.

Módulo TK-HE3:

• Añade el cálculo de la potencia total instalada (lámparas más equipos auxiliares), la superficie total iluminada y la potencia total instalada en el edificio por unidad de superficie iluminada.

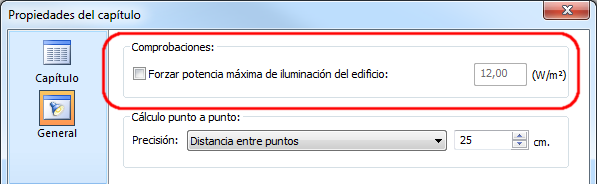

• En proyectos donde se aplique la nueva normativa CTE de Septiembre de 2013, verifica que la potencia total instalada (de los espacios calculados) queda por debajo de los valores límite de la tabla 2.2 del DB HE3. El uso del edificio se asigna en datos generales del capítulo del edificio y marca el valor límite comprobado. No obstante, se puede forzar un valor distinto en el cuadro de diálogo de datos generales del capítulo de iluminación.

• En caso de no cumplir con las limitaciones, aparecerá el correspondiente aviso en el panel de errores y en el árbol del panel de comprobación.

• En edificios con valor de iluminancia media superior a 600 lux se toma automáticamente el valor de 25 W/m² (siempre que no esté forzado).

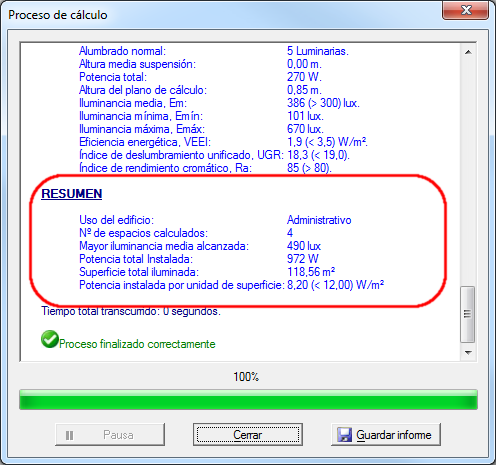

• Se añaden estos resultados generales del edificio al panel de comprobación. (los resultados generales corresponden a los espacios calculados en el último proceso de cálculo).

• Se añade una verificación en proyectos donde esté seleccionada la aplicación del CTE de Septiembre de 2013 para que el VEEI límite en espacios con iluminancias medias superiores a 600 lux esté por debajo de 2,5 W/m² por cada 100 lux, como marca la tabla 2.1 del DB HE3. El valor límite del VEEI está asociado a la actividad seleccionada. Debe verificar dichos valores asociados a la actividad para asegurar que se corresponden con los que indica la tabla 2.2 según el tipo de zona.

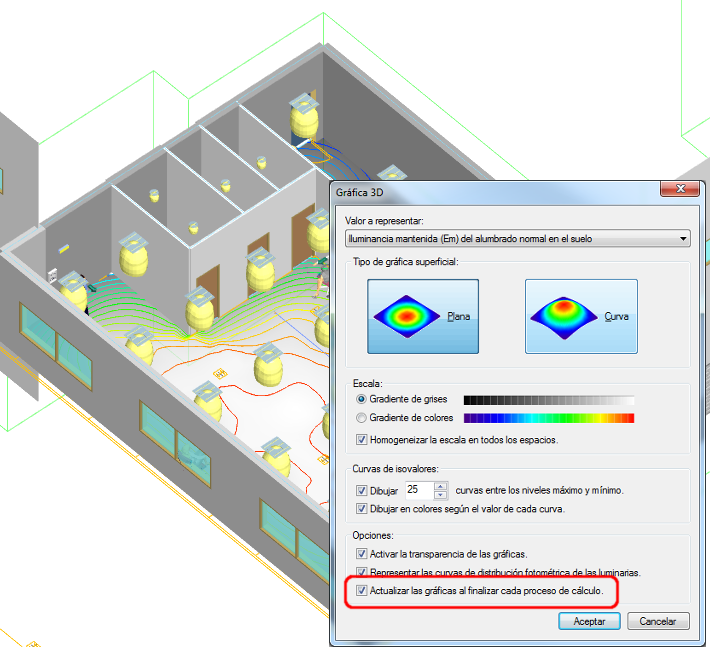

•  Cambia el funcionamiento de la opción “Actualizar las gráficas al finalizar cada proceso de cálculo” del cuadro de diálogo de definición de gráficas 3D de modo que a partir de esta versión genera las gráficas de los últimos espacios calculados.

Módulo TK-HE4

• La contribución solar mínima se calcula en base a los intervalos de demanda de ACS de la tabla 2.1 y desaparece la distinción para apoyo mediante efecto Joule.

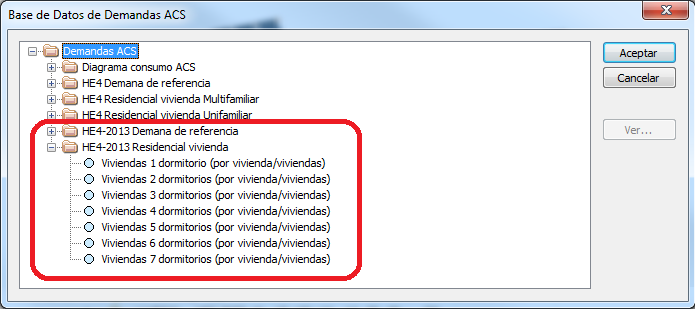

• El cálculo de la demanda se adapta a la nueva tabla 4.1 con las demandas de referencia, se modifica el número de personas por vivienda y aparece un nuevo factor de corrección (centralización) por número de viviendas en el edificio en la tabla 4.3.
• Se modifica el listado “Consumos ACS” para incluir el factor de centralización cuando intervienen consumos de tipo vivienda.
• Se  modifica el documento “Ficha justificativa del CTE-HE4” adaptándolo a la normativa modificada.

Cálculos hidráulicos: TK-HS4, TK-ICA y TK-HE4

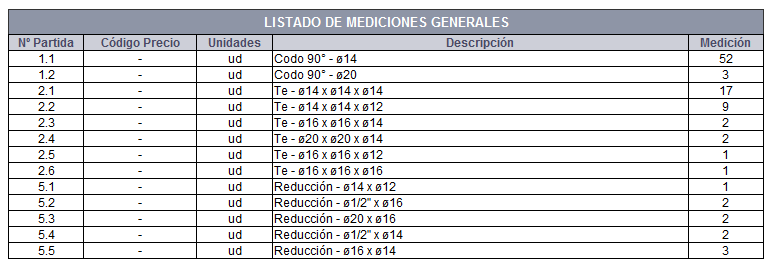

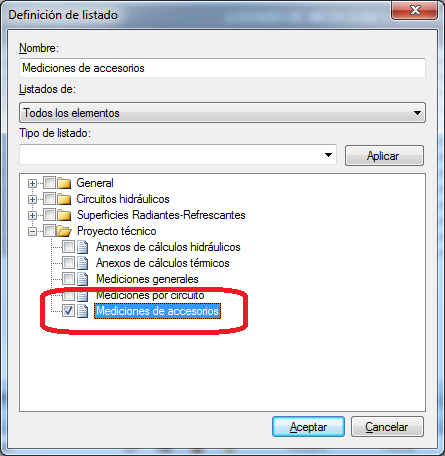

Nuevo listado con las mediciones de los accesorios en los nudos: Codos, Tes, Cruces…

Este listado está disponible en todos los módulos que realizan cálculos hidráulicos, desde el menú “Crear listados”:

TK-VYP

• Corrección de un fallo en la exportación de sistemas con Acumulador de ACS a CALENER_VYP.
• Se mejora la exportación de la geometría del edificio incorporando los elementos de sombra “Toldos” y “Voladizos” como elementos de tipo “Salientes y laterales”.

Módulo base e interfaz gráfica:

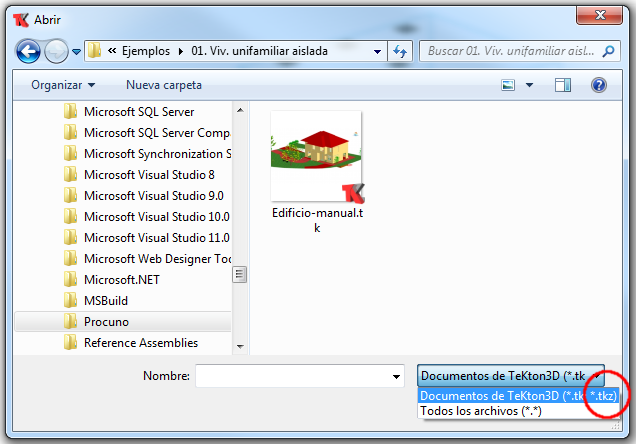

• La nueva versión permite abrir ficheros de tipo “Copia de seguridad (*.tkz)” desde la opción estándar “Archivo/Abrir…”. En versiones anteriores sólo se podía hacer desde la opción “Archivo / Copia de seguridad / Abrir…”.

• Optimización de la captura de los aceleradores de teclado de la vista 3D y mejoras en el funcionamiento de los puntos de referencia a entidades.

 Podrá descargar la actualización desde su cuenta de cliente.
