Descripción
Existen tres bases de datos de horarios:

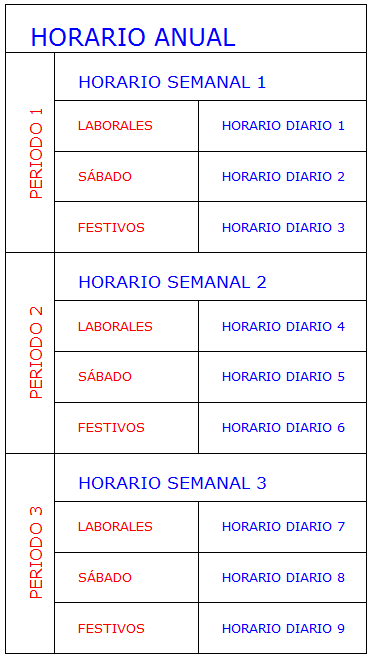

El horario anual se utiliza para definir las condiciones operacionales de un recinto en el cálculo de cargas térmicas (TK-CDT). Así, a cada ganancia (equipos, iluminación y ocupación), temperatura de consigna y ventilación de un cierto recinto le corresponde un horario anual. El horario anual se compone de una serie de horarios semanales y éstos a su vez por una serie de horarios diarios, por ejemplo:
En el "Anejo D. Condiciones operacionales y perfiles
de uso" del CTE DB-HE (articulado el 20/12/2019) y en la Guía Técnica del
IDAE titulada, "Condiciones de aceptación de procedimientos alternativos a LIDER
y CALENER. Anexos" se pueden ver varios ejemplos que ya están incluidos en esta
base de datos.

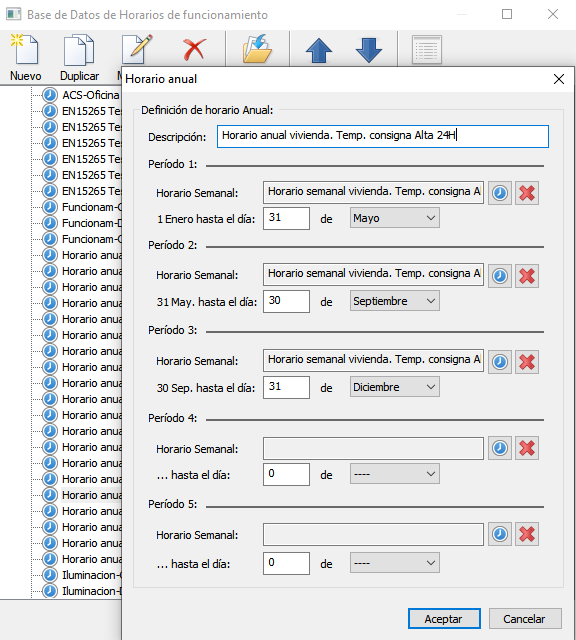

Horario anual
El horario anual es un conjunto de horarios semanales. En este caso los periodos se definen hasta por cinco periodos, que el usuario puede fijar cuando desee.
El cuadro de edición de horarios anuales contiene las siguientes opciones:
- Descripción: texto libre que describe el horario.
- Periodo "N": horario semanal. Haciendo clic en el botón, Reloj, se abrirá la base de datos de horarios semanales, donde podrá asignar un horario al periodo en cuestión. Con el botón, Eliminar, se puede quitar el periodo seleccionado.
- Periodo "N": hasta el día. Indica el último día del periodo N.
- Periodo "N": del mes. Indica el mes de finalización del periodo N.

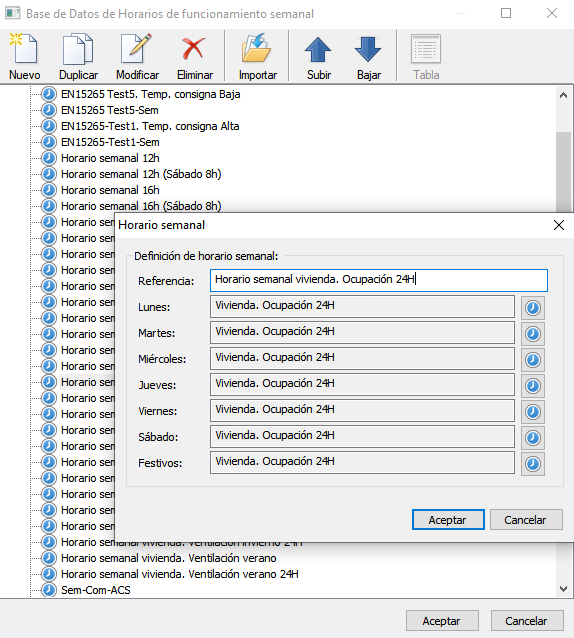

Horario semanal
El horario semanal puede ser el conjunto de siete horarios diarios (por ejemplo se podría seleccionar uno para días laborales, otro para sábados y otro para los días festivos).
Para asignar un horario diario a un periodo, haga clic en el botón, Reloj, que aparece junto a cada periodo. Se abrirá entonces la base de datos de horarios diarios, donde podrá seleccionarlo.

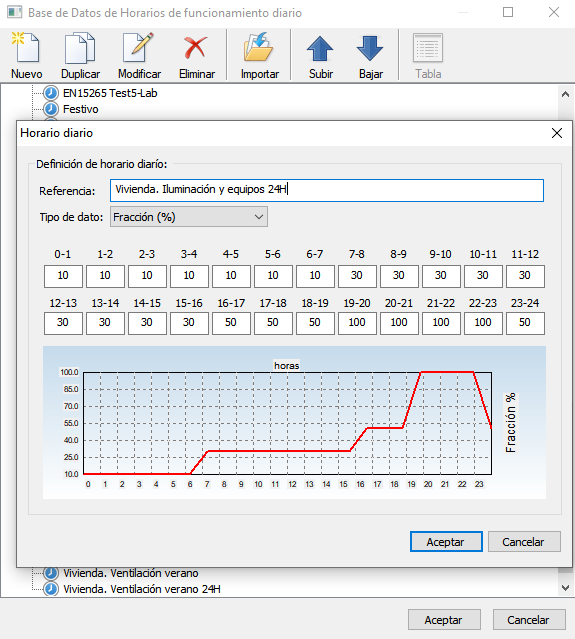

Horario diario
La base que define un horario anual es el horario diario que, como los demás, a su vez se define por una serie de periodos (las horas de ese día).
A cada periodo se le asigna un cierto valor, que definirá el valor de cálculo de la ganancia (W/m2), temperatura de consigna (ºC) o caudal de ventilación (renovaciones/hora).
El cuadro de diálogo que permite modificar los horarios diarios contiene las siguientes opciones:
- Referencia. Es una cadena de texto que describe el horario.
- Tipo de dato. Indica el tipo de dato
que se le asigna a cada periodo (hora):
- Fracción (%). Se expresa por un porcentaje de un valor dado. Por ejemplo, si en las condiciones operacionales se define que la carga sensible por ocupación es de 5 W/m2, y sigue un horario con 8 horas al 100%, 7 horas al 25% y 9 horas al 0%, el programa considerará en que la carga es de 5 W/m2 en las primeras 8 horas, 1 W/m2 en las 7 siguientes y 0 W/m2 en las restantes. En usos no residenciales se aplican estos horarios.
- Temperatura (ºC). En este caso en cada hora se define una temperatura concreta (ºC). Este tipo de horario se podrá asignar únicamente a temperaturas de consigna.
- Todo/Nada (0/1). En estos casos se asignará el valor total o cero. Equivale a utilizar las fracciones 100% y 0%.
- Caudal (renovaciones/hora). En este tipo de horarios, específico para ventilación, se asigna un cierto número de renovaciones/hora a las horas del día. En los casos en los que se ponga un cero, el programa tomará el caudal de ventilación que corresponda a la actividad, dependiendo de las tablas del HS3 o el RITE 2007.
- Horas y perfil. En cada una de estas casillas habrá que indicar el valor (temperatura, caudal o fracción) correspondiente a cada hora del día. Debajo se representa una gráfica con los datos introducidos.
