Para cerramientos...
	... / Menú Archivo / Bases de datos / Elementos constructivos / Para cerramientos...	Ayuda iMventa Ingenieros

Descripción

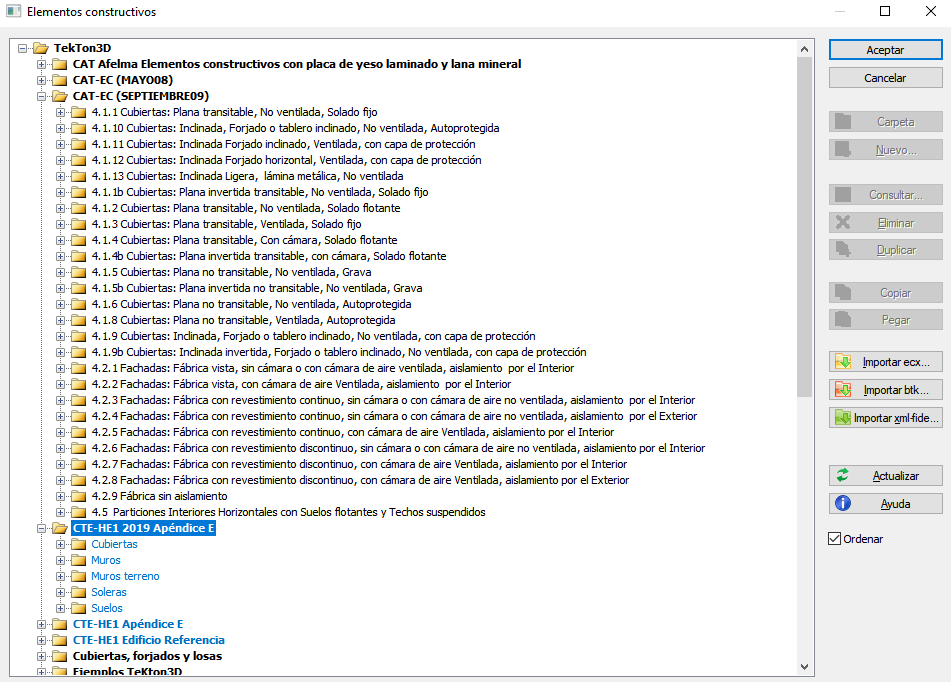

Los Elementos constructivos para cerramientos se encuentran clasificados en carpetas, en función de su composición o sus usos más comunes.

En la parte superior del cuadro de diálogo aparece un apartado, Aplicar filtro (Referefencia/Descripción/Capas), que añade la posibilidad de filtrar elementos y materiales constructivos en la edición de la base de datos, según carpetas de clasificación, referencia, descripción y capas que lo componen (después de darle al botón Filtrar).

Las opciones de los botones se activarán en función del ítem (carpeta o material) que esté seleccionado:

• Aceptar. Completa todas las modificaciones realizadas.
• Cancelar. Cancela todas las modificaciones realizadas en la lista.
• Carpeta. Nos permite crear una nueva carpeta personalizada donde ir añadiendo o clasificando Elementos constructivos a nuestro gusto. Es recomendable que cualquier elemento adicional que queramos introducir lo tendremos que colocar en una nueva carpeta que cuelgue de la carpeta principal (TeKton3D, en la imagen). Dentro de esa carpeta iremos creando nuevas carpetas donde si podremos ya incluir los nuevos elementos (manteniendo la misma estructura de árbol y niveles que existe para otros casos).
• Nuevo... Permite añadir un nuevo Elemento constructivo a la lista a una carpeta determinada.
• Consultar... o Modificar... Este botón se cambiará a una u otra función dependiendo de si el elemento está protegido (Consultar...) o no (Modificar...). A través del cuadro de diálogo, Edición de material para hueco, es posible modificar los datos del material seleccionado actualmente en la lista.
• Eliminar. Elimina el material actualmente seleccionado en la lista, no sin antes aparecer un mensaje de confirmación.
• Duplicar. Se utiliza, igual que la opción de pinchar y arrastrar, para duplicar un elemento y poder modificarlo a partir de sus propiedades ya definidas.

• Copiar. La opción permite copiar un elemento de una carpeta, para poder pegarla con el botón Pegar.
• Pegar. Esta opción permite pegar un elemento, copiado de una carpeta, a otra carpeta seleccionada.
• Importar ECX... Nos permite importar una base de datos de materiales externa en formato ECX.
• Importar BTK... Nos permite importar una base de datos de materiales externa en formato BTK, por ejemplo de otro proyecto de TeKton3D.
• Importar XML-FIDE... Nos permite importar una base de datos de materiales externa en formato XML-FIDE. En este enlace puede ver más información: Cómo importar un fichero XML-FIDE.
• Actualizar. Esta opción se incorporó a la base de datos con la versión 1.1.2.8 de TeKton3D. Si su base de datos es anterior a la correspondiente a dicha versión, deberá utilizar esta opción para incorporar los nuevos datos a la base (que contienen información para justificar el CTE DB-HR).
• Ayuda. Botón con el que se puede acceder a esta ayuda.
• Ordenar. Al activar esta opción, ordena alfabéticamente los ítems de los materiales. Si está desactivada, se mostrarán por orden de creación.

Cuando pulsemos los botones: Nuevo..., Consultar... o Modificar...; nos aparecerá el cuadro de diálogo, Elemento constructivo, donde introduciremos las características y propiedades del nuevo elemento.

Propiedades de los Elementos constructivos para cerramientos

Las propiedades están repartidas en dos pestañas:

• General.
• Protección frente al ruido.

Solapa General

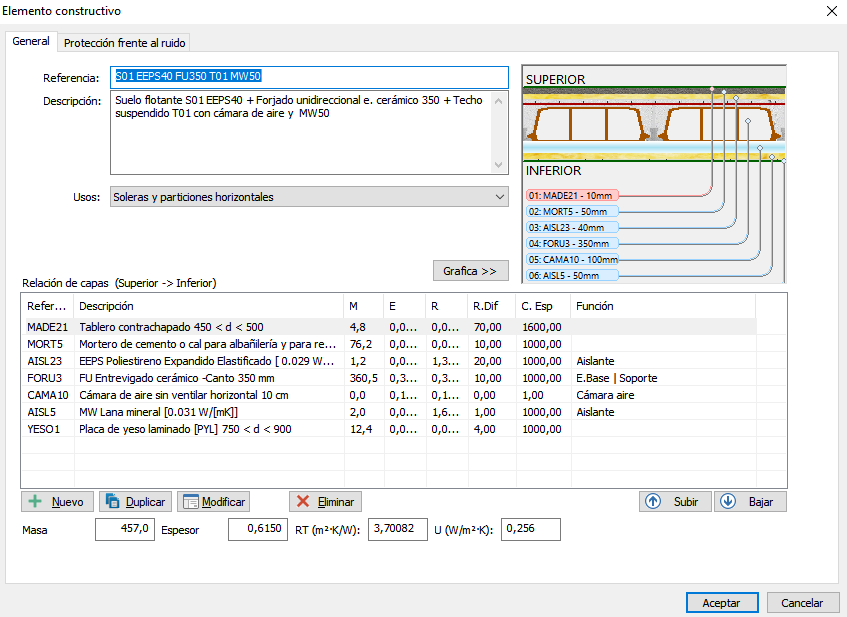

Los datos a introducir cuando se editan o se crean nuevos elementos constructivos son los siguientes:

Referencia. Nombre con el que se identificará el elemento constructivo dentro de la base de datos.

Color: Se añade la posibilidad de asignación de un color de representación a cada elemento constructivo en la base de datos. Este color se visualiza desde un nuevo criterio de representación por color según el color asignado al elemento constructivo en la base de datos. El mismo color asignado en el elemento constructivo, también se usa en los detalles de distribución en planta.

Descripción. Breve resumen de la composición del elemento constructivo, para poder seleccionarlo o reconocerlo de forma rápida en los cuadros de diálogo.

Usos. Las opciones que puede seleccionar deben estar en concordancia con la propiedad Función de cada Elemento constructivo:

• Muros fachadas y particiones verticales (incluye las Medianerías). Si se selecciona este uso, aparecerán estas otras opciones:
  • Muro en contacto con el terreno: muro de gravedad, muro flexorresistente o muro pantalla.
  • Active esta opción en el caso de muros en contacto con el terreno (muros de sótano generalmente), para que el programa conozca esta condición y así clasificarlo de forma adecuada para la justificación del DB-HS1.
  • Anclado a estructura auxiliar.
• Cubiertas, terrazas y azoteas (Función: Cubierta). Si se selecciona este uso, aparecerán estas otras opciones relacionadas con el Tipo de cubierta:
  • Indeterminado.
  • Plana: transitable peatones, transitable vehículos, no transitable o ajardinadas.
  • Inclinada.
• Soleras y particiones horizontales (Función: Separación aire exterior).
• Puentes térmicos (para versiones antiguas). Esta definición de puentes térmicos se utilizaba en la primera versión del CTE-2006, en la que en la opción simplificada se utilizaban puentes térmicos como elementos superficiales. Se mantiene por compatibilidad con versiones anteriores, pero no es conveniente su utilización.

  Actualmente se pueden seleccionar los diferentes tipos de puentes térmicos: de forma general desde la pestaña, Puentes térmicos, de los datos generales del capítulo Edificio o de forma puntual en las propiedades de los cerramientos verticales o crear los suyos propios (ver el blog: Crear puentes térmicos de usuario con TeKton3D.

Relaciones de capas (Exterior -> Interior). Se irán añadiendo (botón Nuevo) los distintos materiales que compondrán el EC, tomados de la base de datos de materiales. Estos podrán ser duplicados (botón Duplicar), modificados (botón Modificar), eliminados (botón Eliminar) o movidos (botones Subir y Bajar) dentro de las distintas capas del Elemento constructivo.

Las capas tendrán que seleccionarse mediante el botón Nuevo. El proceso de selección de esa capa de material de la base de datos para cerramientos se explica en el apartado: Propiedades de una capa del material de un Elemento constructivo.

El primer material corresponderá a la cara exterior del Elemento constructivo y la última a la cara interior.

Propiedades de la solución constructiva calculadas por la aplicación. En la parte inferior del cuadro aparecen unas casillas con las propiedades de la solución constructiva que el programa ha calculado a partir de los datos de cada una de las hojas y el tipo de uso del elemento constructivo:

• Masa: peso total de la solución constructiva por unidad de superficie.
• Espesor: espesor total del cerramiento.
• RT: resistencia térmica del cerramiento, definida como la medida de la oposición ejercida por éste a ser atravesado por un flujo de calor.
• U: transmitancia, definida como la magnitud que valora la facilidad con la que un flujo de calor puede atravesar el cerramiento. Se emplea directamente en la justificación del DB-HE1.
• Forzar Grado de impermeabilidad (GI) según Catálogo elementos constructivos CTE: número indicador de la resistencia al paso del agua característica de una solución constructiva definido de tal manera que crece al crecer dicha resistencia y, en consecuencia, cuanto mayor sea la solicitación de humedad mayor debe ser el grado de impermeabilidad de dicha solución para alcanzar el mismo resultado.
• La gradación se aplica a las soluciones de cada elemento constructivo de forma independiente a las de los demás elementos. Por lo tanto, las gradaciones de los distintos elementos no son necesariamente equivalentes: así, el grado 3 de un muro no tiene porqué equivaler al grado 3 de una fachada.
• Solución constructiva: clasificación de la solución constructiva conforme a DB-HS1.

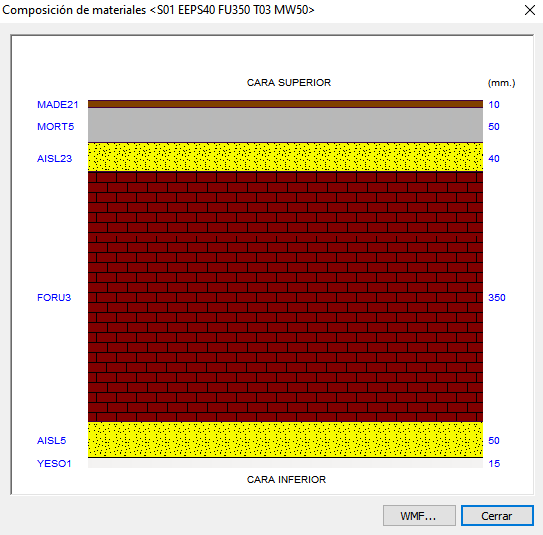

Gráfica. Este botón nos muestra la composición y espesores de las distintas capas que constituyen el EC. Mediante el botón WMF... se puede exportar y guardar el archivo de la imagen de la gráfica en ese formato.

Solapa Protección frente al ruido

Esta solapa se incorporó a la base de datos en la versión 1.1.2.8 de TeKton3D, así que aquellos elementos anteriores a esta base no contendrán ningún dato referente a protección frente al ruido.

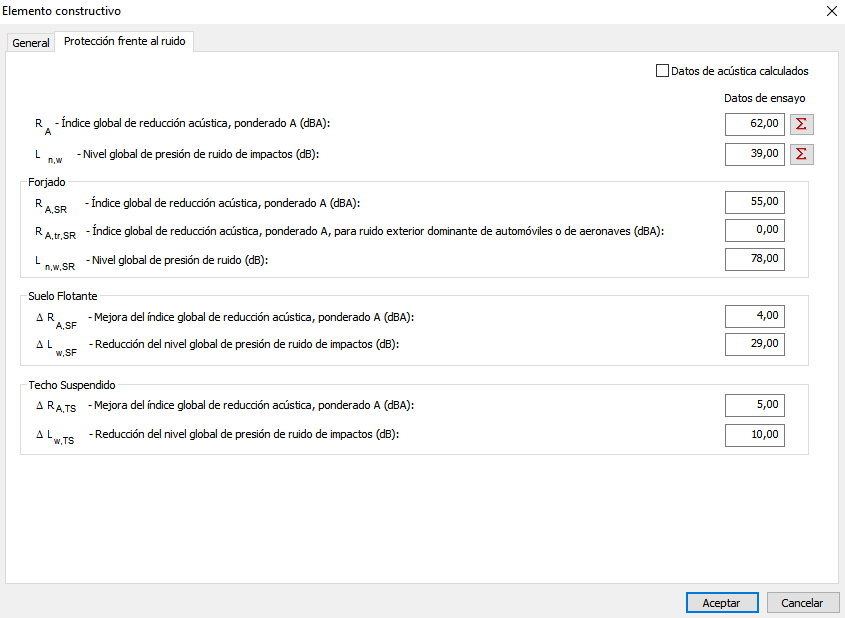

Los datos que se pueden definir en esta solapa dependen del tipo de Uso del elemento constructivo que esté editando (muros fachada, cubiertas, soleras y particiones horizontales...).

Datos de acústica calculados. Active esta opción si no conoce los datos que se le solicitan. Según el DB-HR (articulado: 20 de diciembre de 2019), los índices de reducción acústica, R_A, de elementos constructivos homogéneos pueden calcularse según la ley de masa, expresiones A.15 y A.16 del Anejo A, aunque es preferible usar valores determinados en laboratorio.

Los datos solicitados para Muros fachadas y particiones verticales podrán ser según el Uso específico DB-HR:

• Uso específico DB-HR:
  • Fachada (y medianería);
  • Elemento de separación vertical Tipo 1 (sin trasdosado, trasdosado 1 cara, trasdosado 2 caras iguales o trasdosado 2 caras desiguales);
  • Elemento de separación vertical Tipo 2 o elemento de separación vertical Tipo 3.
• Índice global de reducción acústica ponderado A (R_A).
• Índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves (R_A,tr).
• Índice global de reducción acústica, ponderado A, para el elemento base (R_A,EB).
• Mejora del índice global de reducción acústica, ponderado A, para el trasdosado 1, (DR_A,T1).
• Mejora del índice global de reducción acústica, ponderado A, para el trasdosado 2, (DR_A,T2). Sólo con trasdosados desiguales.

Los datos solicitados para Cubiertas, terrazas y azoteas serán:

• Índice global de reducción acústica, ponderado A (R_A).
• Índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves (R_A,tr).

Los datos solicitados para Soleras y particiones horizontales serán:

• Índice global de reducción acústica, ponderado A (R_A).
• Nivel global de presión de ruido de impactos (L_n,w).
• Forjado:
  • Índice global de reducción acústica, ponderado A (R_SR).
  • Índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves (R_A,tr,SR).
  • Nivel global de presión de ruido para el forjado  (L_n,w,SR).
• Suelo flotante:
  • Mejora del índice global de reducción acústica, ponderado A, para el suelo flotante (DR_A,SF).
  • Reducción del nivel global de presión de ruidos de impactos por revestimiento de suelo flotante (DL_w,SF).
• Techo suspendido:
  • Mejora del índice global de reducción acústica, ponderado A, techo suspendido (DR_A,TS).
  • Reducción del nivel global de presión de ruido por impactos por revestimiento del techo suspendido (DL_w,TS).

Propiedades de una capa del material de un Elemento constructivo

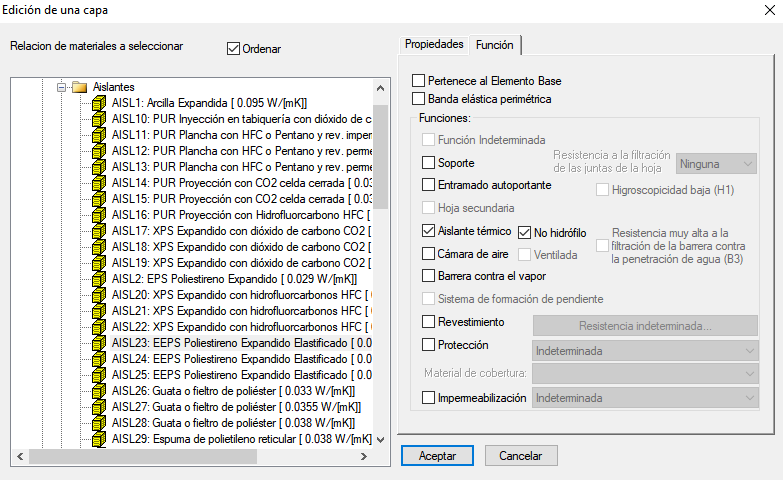

Al hacer doble clic sobre cualquiera de las capas de la lista del cuadro "Elemento constructivo" se accede a este otro cuadro donde podrá definir las propiedades de una hoja. El cuadro consta de dos partes bien diferenciadas:

• A la izquierda, un esquema tipo árbol con el contenido de la Bases de Datos de Materiales, que permite seleccionar el material para la hoja.
• En la parte derecha, un cuadro organizado en dos solapas que permite redefinir las propiedades del material, así como otras propiedades adicionales necesarias para su interpretación según DB-HE1, DB-HR y DB-HS1.

Solapa Propiedades

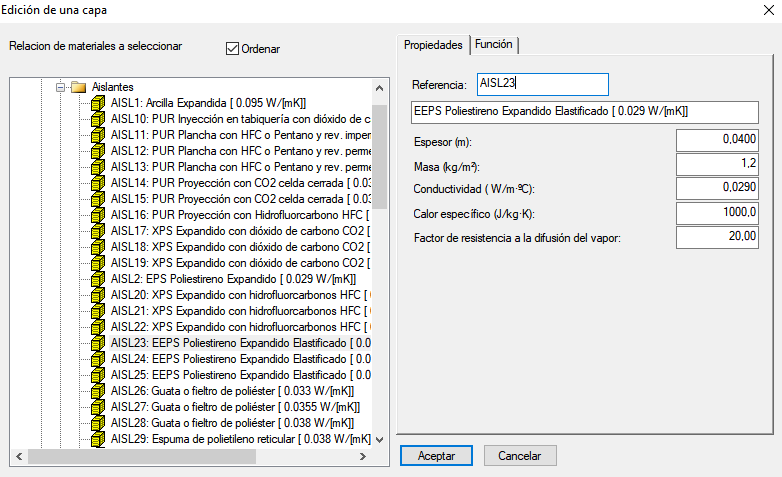

En esta solapa aparecen las propiedades del material, que por defecto se toman igual a lo definido en la base de datos de materiales:

• Referencia: nombre corto que identifica a la hoja dentro del elemento constructivo.
• Descripción: texto opcional que describe la hoja modificada.
• Espesor: espesor de la hoja dentro del elemento constructivo.
• Masa: peso de la hoja por unidad de superficie.
• Conductividad: esta magnitud define la capacidad del material para conducir el calor.
• Calor específico: es la cantidad de calor necesaria para modificar la temperatura del material.
• Resistencia difusión: es la resistencia que opone un cerramiento a ser atravesado por una cantidad de vapor por unidad de superficie y tiempo, cuando se establece una diferencia de presión unitaria. La resistencia a la difusión se mide en MN·s/g. Cuando existan problemas de condensación en un cerramiento, interesará colocar una pequeña capa de un material con una elevada resistencia a la difusión (si ésta es mayor que 10 MN·s/g, se considera como barrera de vapor).

Solapa Función

Estas opciones que se explican a continuación determinan el comportamiento de la hoja (capa) de material dentro del elemento constructivo, de cara a la justificación del DB-HR y DB-HS1:

Pertenece al elemento base. Para comprobar el cumplimiento del DB-HR en elementos de separación vertical es necesario conocer la masa del elemento base del elemento constructivo. Para poder calcular dicho valor, el programa debe conocer qué elementos pertenecen al elemento base y cuáles no.

Banda elástica perimétrica. Esta opción, aplicable a elementos constructivos verticales, indica que la hoja editada presenta una banda elástica en el encuentro con el forjado del suelo o el techo. La presencia de bandas elásticas determina la clasificación de los elementos de separación vertical y de la tabiquería.

Funciones. La función de una hoja de un elemento constructivo es uno de los datos necesarios para hacer la clasificación de éste conforme a DB-HS1. Algunas de estas opciones también se utilizan en la justificación del DB-HR.

Función indeterminada: marque esta opción cuando la hoja no desempeñe una función concreta dentro del elemento constructivo.

Soporte. Marque esta opción cuando la hoja sea el soporte de un suelo o cubierta. Normalmente la hoja soporte se corresponderá con un forjado o losa.

Hoja principal. En el caso de muros y fachadas, marque esta casilla cuando la hoja editada sea la principal. Si activa esta casilla, aparecen estas dos opciones:

• Resistencia a la filtración de las juntas de la fábrica: esta opción determina la clasificación "J"  del elemento constructivo conforme a DB-HS1:
  • Ninguna. En el caso de no corresponder a ninguna de las opciones.
  • Resistencia media (J1). Se consideran como tales las juntas de mortero sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
  • Resistencia alta (J2). Se consideran como tales las juntas de mortero con adición de un producto hidrófugo, de las siguientes características:
    • Sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
    • Juntas horizontales llagueadas o de pico de flauta;
    • Cuando el sistema constructivo así lo permita, con un rejuntado de un mortero más rico.
• Higroscopicidad baja (H1): active esta casilla para obtener la clasificación H1 conforme al DB-HS1. Para ello, la fábrica debe ser de:
  •  Ladrillo cerámico de succión ≤ 4,5 kg/m²·min, según el ensayo descrito en UNE-EN 772-11: 2001 y UNE-EN 772-11:2001/A1:2006;
  •  Piedra natural de absorción ≤ 2 %, según el ensayo descrito en UNE-EN 13755:2002.

Entramado autoportante. Cuando la hoja editada sea un entramado autoportante active esta casilla, para tenerlo en cuenta en la clasificación de la tabiquería y elementos de separación vertical del DB-HR.

Hoja secundaria (sólo en fachadas y muros). Active esta opción cuando la hoja modificada se corresponda con la secundaria del elemento constructivo. Por ejemplo, en una fachada de doble hoja, la exterior sería la principal y la interior sería secundaria

Aislante térmico. Con esta casilla activada se está indicando que el material desempeña la función de aislante térmico. La presencia de un aislante térmico influye en:

• Justificación del DB-HS1 en cubiertas (toda cubierta debe contar con una capa cuya función sea "aislante térmico").
• Clasificación "B" de fachadas:
  • Si el aislante es no hidrófilo y se encuentra en la cara interior  de la hoja principal: B1.
  • Si el aislante es no hidrófilo y se encuentra en la cara exterior  de la hoja principal: B2.
  • Si el aislante es no hidrófilo, existe cámara de aire no ventilada, ambos dispuestos por el interior de la hoja principal, y estando la cámara en el lado exterior del aislante: B2.
  • Si el aislante es no hidrófilo, existe cámara de aire ventilada,  y ésta se encuentra en la cara exterior del aislante: B3, siempre y cuando se cumplan estas otras condiciones:
    • el espesor de la cámara debe estar comprendido entre 3 y 10 centímetros.
    • debe disponerse en la parte inferior de la cámara y cuando esta quede interrumpida, un sistema de recogida y evacuación del agua filtrada a la misma.
    • deben disponerse aberturas de ventilación cuya área efectiva total sea como mínimo igual a 120 cm² por cada 10 m² de paño de fachada entre forjados repartidas al 50 % entre la parte superior y la inferior. Pueden utilizarse como aberturas rejillas, llagas desprovistas de mortero, juntas abiertas en los revestimientos discontinuos que tengan una anchura mayor que 5 mm u otra solución que produzca el mismo efecto.
    • Si se cumplen estos requisitos, habrá que marcar la casilla "Resistencia muy alta a la filtración contra la penetración del agua (B3)" para que el programa lo tenga en cuenta.

Resistencia muy alta a la filtración contra la penetración del agua (B3). Podrá marcar esta casilla al editar un aislante térmico o una cámara de aire ventilada. Esta casilla indica que se cumplen las condiciones citadas en el apartado anterior para la clasificación B3.

Cámara de aire: debe marcar esta casilla cuando la hoja seleccionada sea una cámara de aire. Además habrá que especificar si la cámara es ventilada o no. La existencia de una cámara de aire influye en:

• Clasificación "B" de fachadas:
  • Cámara de aire sin ventilar: B1.
  • Cámara de aire sin ventilar junto con un aislante no hidrófilo, dispuestos por el interior de la hoja principal, y quedando la cámara en el lado exterior del aislante: B2.
  • Cámara de aire ventilada junto con un aislante no hidrófilo, estando la cámara en el lado exterior de éste: B3 si además se cumplen las condiciones definidas en el punto "Aislante térmico".
• Justificación del DB-HS1 en cubiertas: si existe cámara de aire en cubierta, ésta debe ser ventilada, y debe quedar situada en lado exterior del aislante térmico. La superficie de las aberturas de ventilación debe cumplir lo indicado en DB-HS1 2.4.3.4.

Barrera contra el vapor. Para la justificación de cubiertas, debe marcarse esta casilla cuando la hoja considerada tenga una resistencia a la difusión mayor que 10 MN·s/g. La necesidad de colocar o no una barrera de vapor viene dada por la exigencia de limitación de la demanda energética (HE1), cuando exista previsión de condensaciones.

Sistema de formación de pendiente. Indica que la hoja editada es el sistema de formación de pendientes. Esta opción sólo tiene sentido en cubiertas; en el caso de cubiertas planas, es imprescindible que la solución constructiva cuente con una hoja que tenga esta función. Esta función es compatible con Soporte.

Revestimiento. Indica que la hoja editada desempeña la función de revestimiento. Existen dos tipos de revestimiento:

• Exterior: si la hoja es la exterior (primera hoja de la lista del cuadro "Elemento constructivo"). En fachadas, para comprobar la resistencia a la filtración del revestimiento exterior, es imprescindible que la hoja exterior tenga esta función; esta comprobación determina la clasificación R de la solución constructiva.  Cuando se tiene un revestimiento exterior, se habilita el botón que da acceso al cuadro Resistencia del revestimiento exterior.
• Intermedio/Interior: cualquier revestimiento distinto al anterior. Cuando se está editando un revestimiento interior, el programa habilita un botón que da acceso al cuadro Resistencia del revestimiento intermedio/interior. La presencia de una hoja de este tipo influye en:
  • Clasificación I de muros de fábrica: si el revestimiento es del tipo hidrófugo y está en la cara interior de la hoja principal: I3. No es necesario especificar la resistencia en este caso.
  • Clasificación B de fachadas: además de las condiciones indicadas en el punto Aislante térmico y Cámara ventilada, se puede considerar resistencia muy alta a la filtración (B3) cuando existe un revestimiento continuo que reúna las siguientes características:
    • Estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
    • Adherencia al soporte suficiente para garantizar su estabilidad;
    • Permeabilidad suficiente al vapor para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
    • Adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
    • Estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
  • Cuando se cumplan estas condiciones, en el cuadro de Resistencia del revestimiento intermedio/interior seleccione B3.
  • Clasificación N de fachadas: esta clasificación es aplicable a revestimientos situados en la hoja interior de la hoja principal de una fachada. La clasificación obtenida (N1 o N2) dependerá de la opción seleccionada en el cuadro Resistencia del revestimiento intermedio/interior.

Protección. En toda cubierta plana debe existir una capa de protección, de acuerdo con DB-HS1 2.4.2.i, situada en la cara exterior de la solución constructiva. Al seleccionar esta función el programa habilita un desplegable que permite elegir el tipo de protección más adecuado al material de la capa: Indeterminada, Geotextil, Mortero reforzado con armadura, Grava, Solado fijo, Solado flotante, Capa de rodadura, Tierra vegetal, Lámina autoprotegida, Tejado de teja...

• Material de cobertura. En el caso de las opciones de protección mediante tejado, puede escoger un material de cobertura para el cálculo de pendiente mínima para tejados. Esta opción puede dejarla con el valor Indeterminado para un tejado genérico con la idea de forzar la cobertura en el diálogo de datos generales para DB-HS1 de un proyecto concreto, en el que se sepa cual va a ser el material de cobertura empleado.

Impermeabilización. Esta función indica que la hoja es una capa impermeabilizante. Su influencia en la justificación del DB-HS1 abarca:

• Clasificación I1 en muros (lámina impermeabilizante): para justificar en muros una impermeabilización del tipo I1 deberá incluir una capa en el lado exterior o interior con respecto a la capa de hoja principal según se exija por norma y asignarle la función de Impermeabilización del diálogo Función de la capa. Por coherencia deberá escoger el tipo de impermeabilización equivalente al material escogido por la capa, aunque el programa no lo comprueba. Por ejemplo, si decide lámina impermeabilizante bituminosa, deberá escoger un material del grupo bituminosa. La clasificación I2 se refiere a impermeabilización de la base y se justifica de forma automática, sin necesidad de añadir ninguna capa al muro.
• Justificación de cubiertas: la capa de impermeabilización es imprescindible en cubiertas planas o en cubiertas inclinadas con pendiente insuficiente.

Cuadro de diálogo "Resistencia del revestimiento exterior"

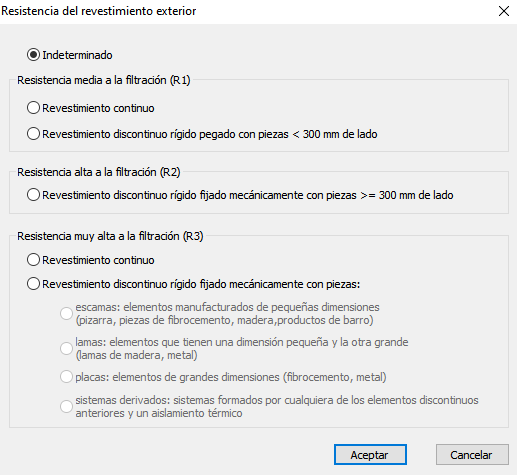

Este cuadro de diálogo es accesible cuando se está modificando una hoja situada en el exterior del cerramiento cuya función es Revestimiento.

Las opciones que aparecen en este cuadro son:

Indeterminado: no especifica la resistencia a la filtración del revestimiento.

Resistencia media a la filtración (R1). Podrá elegir esta opción si el revestimiento se corresponde con alguno de los siguientes casos (debiendo marcar el correspondiente):

• Revestimiento continuo, con las siguientes características:
  • Espesor comprendido entre 10 y 15 mm, salvo los acabados con una capa plástica delgada;
  • Adherencia al soporte suficiente para garantizar su estabilidad;
  • Permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
  • Adaptación a los movimientos del soporte y comportamiento aceptable frente a la fisuración;
  • Cuando se dispone en fachadas con el aislante por el exterior de la hoja principal,
  • Compatibilidad química con el aislante y disposición de una armadura constituida por una malla de fibra de vidrio o de poliéster.
• Revestimiento discontinuo rígido pegado con piezas < 300 mm de lado, con las siguientes características:
  • De piezas menores de 300 mm de lado;
  • Fijación al soporte suficiente para garantizar su estabilidad;
  • Disposición en la cara exterior de la hoja principal de un enfoscado de mortero;
  • Adaptación a los movimientos del soporte.

Resistencia alta a la filtración (R2). Se considera que proporcionan esta resistencia los revestimientos discontinuos rígidos fijados mecánicamente dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas.

• Revestimiento discontinuo rígido pegado con piezas ≥ 300 mm de lado.

Resistencia muy alta a la filtración (R3). Podrá elegir esta opción si el revestimiento se corresponde con alguno de los siguientes casos (debiendo marcar el correspondiente):

• Revestimiento continuo, con las siguientes características:
  • Estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
  • Adherencia al soporte suficiente para garantizar su estabilidad;
  • Permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
  • Adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
  • Estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
• Revestimiento discontinuo fijado mecánicamente con piezas, de alguno de los siguientes elementos dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas:
  • Escamas: elementos manufacturados de pequeñas dimensiones (pizarra, piezas de fibrocemento, madera, productos de barro);
  • Lamas: elementos que tienen una dimensión pequeña y la otra grande (lamas de madera, metal);
  • Placas: elementos de grandes dimensiones (fibrocemento, metal);
  • Sistemas derivados: sistemas formados por cualquiera de los elementos discontinuos anteriores y un aislamiento térmico.

Cuadro de diálogo "Resistencia del revestimiento intermedio/interior"

Este cuadro es accesible cuando está editando una hoja que no es la exterior de la solución constructiva y tiene activada la función Revestimiento. Permite elegir la resistencia a la filtración entre:

Indeterminado.

Resistencia a la filtración del revestimiento intermedio en la cara de la hoja principal (N):

• N1. Debe utilizarse al menos un revestimiento de resistencia media a la filtración. Se considera como tal un enfoscado de mortero con un espesor mínimo de 10 mm.
• N2. Debe utilizarse un revestimiento de resistencia alta a la filtración. Se considera como tal un enfoscado de mortero con aditivos hidrófugos con un espesor mínimo de 15 mm o un material adherido, continuo, sin juntas e impermeable al agua del mismo espesor.

Resistencia a la filtración de la barrera contra la penetración del agua (B): para la obtención de la clasificación B3 existen dos soluciones válidas:

• La colocación de un aislamiento térmico no hidrófilo con las características indicadas en el punto Aislante térmico, y o
• Un revestimiento continuo intermedio en la cara interior de la hoja principal de las siguientes características:
  • Estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
  • Adherencia al soporte suficiente para garantizar su estabilidad;
  • Permeabilidad suficiente al vapor para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
  • Adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
  • Estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.

Temas relacionados

• Importar un fichero XML-FIDE.
• Base de datos de Materiales para Huecos.
• Base de datos de Materiales para Cerramientos.
• Base de datos de Elementos constructivos para Huecos.

Copyright © iMventa Ingenieros. Todos los derechos reservados.
