Descripción
Esta opción permite importar nuevas soluciones del Catálogo informático de Elementos Contstrucivos del CTE en formato XML-FIDE e incorporarlo a la base de elementos constructivos del TeKton3D.
Un fichero en formato XML-FIDE es una estructura de datos que contiene materiales y conjunto de propiedades de la solución constructiva.
Este Catálogo informático, iniciativa del Ministerio de Vivienda, es una aplicación web elaborada por el ITeC (Institut de Tecnologia de la Construcció de Catalunya) y recoge información de las características de materiales, de las prestaciones higrotérmicas y acústicas de elementos constructivos genéricos y de especificidades constructivas, relativas a exigencias básicas del CTE.
La aplicación web sobre una base de datos permite una búsqueda de la solución más adecuada en cada caso.
Procedimiento de uso

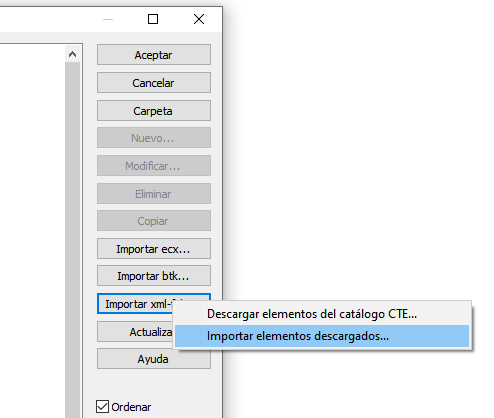

El comando Importar XML-FIDE... del diálogo de la base de Elementos constructivos para cerramientos dispone de dos opciones:
No obstante, los pasos a seguir desde el inicio serían:
- Primero acceder a la aplicación web del Catálogo de Elementos Constructivos del CTE.
- Buscar las soluciones constructivas y descargarlas en el ordenador.
- Por último, importarlas dentro de la base de elementos constructivos del TeKton3D.
Descargar elementos del Catálogo CTE...

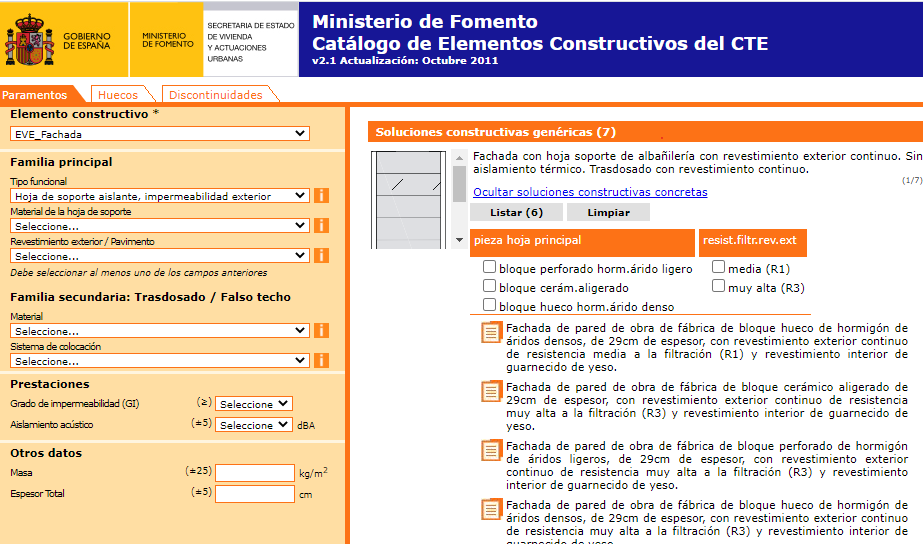

Esta opción permite acceder a la aplicación web del Catálogo del CTE a través de su navegador de Internet. Una vez abierta dicha aplicación web, para iniciar la consulta de Paramentos es necesario por un lado seleccionar el elemento constructivo y a continuación seleccionar al menos uno de los descriptores que componen la familia principal. Con estas dos selecciones el sistema puede iniciar la búsqueda. Se listarán un conjunto de soluciones constructivas genéricas que a su vez contendrán soluciones constructivas concretas.

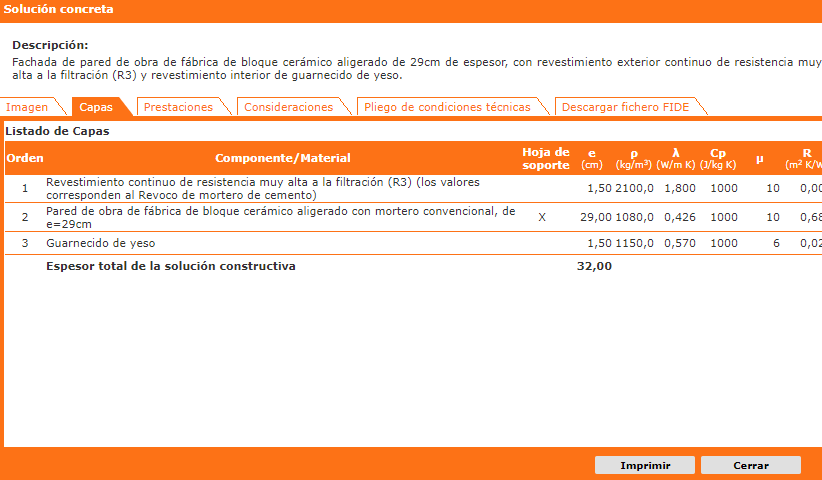

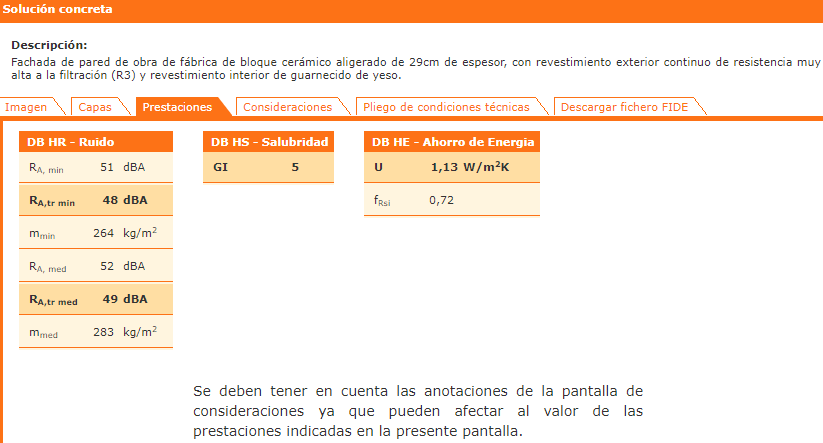

Seleccionando una solución constructiva concreta podrá visualizar la imagen, el detalle de las capas y prestaciones referente a DB HR –Ruido, DB HS - Salubridad y DB HE – Ahorro de energía.

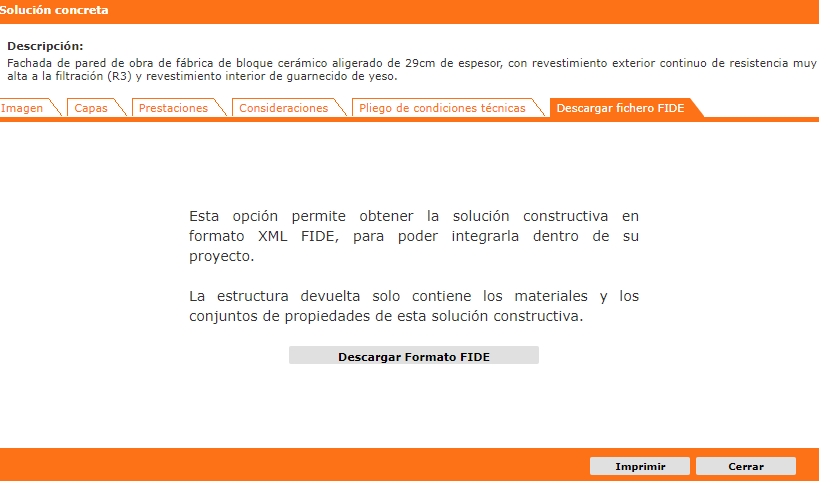

Para integrar esta solución en la base de elementos constructivos del TeKton3D deberá pulsar la opción Descargar fichero FIDE disponible en la ventana de dicha solución.
Se mostrará la ventana, Descarga de archivo, donde deberá pulsar la opción Guardar para descargar el fichero en formato XML-FIDE en cualquier ubicación de su ordenador. Puede seguir buscando y descargar más soluciones.
Importar elementos descargados...
La opción Importar elementos descargados... nos ayudará a integrar la soluciones descargadas desde la aplicación web del Catálogo, dentro de la base de elementos constructivos para cerramientos de TeKton3D. Si tiene visible la ventana del navegador de Internet deberá volver a la aplicación TeKton3D con el diálogo de elementos constructivos abierto y seleccionar esta opción que está en el botón Importar XML-FIDE.
Con esta opción se muestra el diálogo Abrir, inicialmente con la última ubicación de descarga que usó su navegador de Internet. Si no fuera está la ubicación de descarga de los ficheros XML-FIDE, entonces deberá buscarla manualmente en su disco duro dentro de este diálogo.
Podrá seleccionar todos los ficheros que sean necesarios importar al mismo tiempo pulsando las teclas Shift y cursor. Conforme se van importando el programa le solicitará borrar o conservar todos los ficheros leídos.
Las soluciones importadas se clasificarán en una carpeta especial llamada Elementos importados en formato XML-FIDE para diferenciarlas de las otras soluciones ya existentes en otras carpetas, aunque las referencias son únicas para toda la base.
Si se importa una solución que coincida con una referencia ya existente
en la base actual, entonces la aplicación efectuará la comparación de todas las
propiedades tanto de los materiales como de la propia solución constructiva y
sus capas. Si
hubiera diferencia se solicitará, mostrando los dos valores comparados,
actualizar la propiedad nueva o mantener la antigua. Podrá
optar por Cancelar, y no recogerá los cambios efectuados en dicha importación.
Caso particular del Grado de Impermeabilidad del DB HS – Salubridad.
El programa puede encontrar discrepancia entre el Grado de Impermeabilidad importado de la solución constructiva, según el criterio del Catálogo de Elementos Constructivos del CTE, y el Grado calculado por el programa, según las exigencias del DB-HS1 del CTE.
El programa lo calcula y compara durante la importación y si encuentra diferencia entonces informará que el Grado de Impermeabilidad importado prevalece sobre el calculado pero se dejará marcado como dato forzado para que el programa no lo recalcule.
Si finalmente decide optar por la opción calculada, podrá marcar como no forzado en el diálogo de dicho elemento constructivo.
