Zapata corrida.

Esta opción de menú está disponible con el programa base ESwin.

Para insertar una Zapata corrida en el Área de Dibujo, haga clic en el icono de la Barra de Herramientas, o bien acceda desde el menú Insertar->Zapata Corrida.

La zapata corrida es un elemento tipo barra, que forma elemento constructivo. ESwin permite crearlas tanto en el modelo de elementos constructivos como en el de barras. Sin embargo, para evitar la mezcla de barras y elementos constructivos en un mismo modelo, es recomendable, para la creación y edición de zapatas corridas, utilizar el modelo de barras.

Esta opción añade al Área de Dibujo (modelo de barras o modelo de EC), una zapata corrida.

Son elementos de cimentación pensados para el apoyo de elementos lineales o superficiales, siendo los casos más habituales:

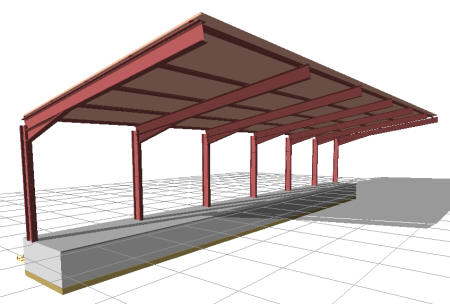

• Pilares aislados.

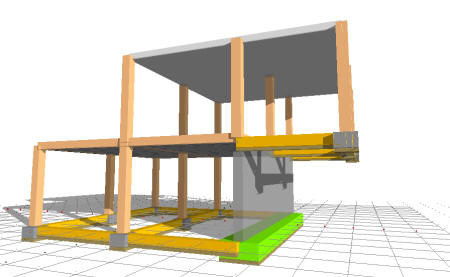

• Muros de hormigón armado.
• Muros de fábrica.
• Superficies bidireccionales genéricas.

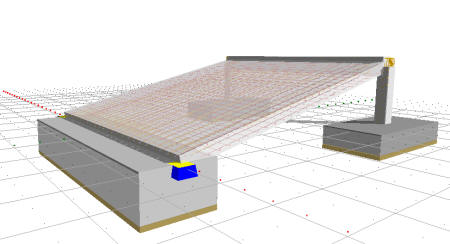

• Forjados de losa maciza (por ejemplo arranques de escaleras o de rampas).

Así, de cara al cálculo y a la interacción con el resto de la estructura, las zapatas corridas y las vigas flotantes se comportan de una forma muy similar, encontrando sus mayores diferencias en la propia geometría y los criterios de armado.

De todas formas debe tener en cuenta que el modelo de cálculo está especialmente pensado para el apoyo de muros. Cuando una zapata corrida recibe una carga puntual de un pilar no embebido en un muro, la distribución de tensiones en el terreno causada por dicha carga se distribuye a lo largo de una superficie limitada de zapata, que viene dada por la longitud elástica del terreno. Esta situación hace que el modelo de cálculo empleado por ZMwin resista mejor las cargas cuanto más uniformes son.

Las zapatas corridas son elementos tipo barra, y como tales forman elemento constructivo.

Una zapata corrida es una línea definida entre dos nudos, que permiten conectarla a otros elementos de la estructura. Esa línea representa el eje gráfico de la barra (que puede ver en modo alámbrico), que es el que se utiliza en la construcción de la matriz de rigidez de la estructura. Además de ese eje, la barra cuenta con un eje real, que define la posición de la sección y no tiene por qué coincidir con su eje gráfico (depende de las propiedades de crecimiento).

Como cualquier barra en ESwin, se caracteriza por tener unos ejes locales x' (horizontal) y' (vertical) z' (longitudinal) que definen la orientación de la sección. Para más información sobre ejes de barras, consulte el tema de ayuda Sistemas de ejes en ESwin.

Para dibujar una zapata corrida, proceda como sigue:

1. Asegúrese de que el plano de trabajo es horizontal (paralelo a XY), porque este tipo de elemento no se puede dibujar sobre un plano inclinado o vertical.
2. Si va a dibujar varias barras seguidas con las mismas propiedades, es recomendable que antes establezca dichas propiedades con Datos/Valores por defecto/Zapatas corridas.
3. Acceda a Insertar->zapata corrida ().
4. Marque dos puntos en el área de dibujo. Estos dos puntos determinan los nudos entre los que se define la barra. Recuerde que puede marcar los puntos de dos maneras:
   • Marcando un punto en pantalla, pudiendo ayudarse de:
     • Referencia automática.
     • Referencia fija.
     • Imantar entramado.
   • Por coordenadas (menú contextual -> Coordenadas )
5. Si marca un tercer punto, se creará otra barra, utilizando el 2º punto de la primera barra, y así sucesivamente.
6. Para terminar, pulse ESC, o bien acceda a menú contextual -> Terminar ().

También puede crear nuevas zapatas corridas partiendo de las ya existentes, utilizando las herramientas de Edición. Por ejemplo, duplicando una barra existente haciendo uso de la herramientas Duplicar () o Paralela (). También puede crear nuevas barras partiendo de otras, si utiliza cualquier otra operación que implique un desplazamiento (Girar , Girar 3D , Simetría , Escalar ) activando la opción menú contextual -> Crear copia.

Geometría.

En esta solapa se ajustan los parámetros básicos para definir la geometría de la zapata.

• Ancho: anchura de la zapata en cm. El usuario deberá fijar un mínimo, un máximo y un incremento. El programa partirá de la dimensión mínima, y si es necesario la aumentará sucesivamente hasta encontrar la solución en la que se cumplan todas las comprobaciones. Los aumentos de ancho son iguales al incremento definido por el usuario. Valores pequeños del incremento aumentan el tiempo de cálculo y conducen a dimensiones poco lógicas. Es recomendable un valor de 10 - 20 cm.
• Canto: es la altura de la zapata. Igual que en el caso anterior, el usuario deberá fijar un mínimo, un máximo, y un incremento.

Si el usuario no desea que el programa varíe alguna de las dimensiones de la zapata, deberá indicarlo activando la casilla Forzar.

Crecimiento

En esta solapa se define la posición del muro o superficie respecto de la zapata. Existen tres posibilidades:

• Centrada: El apoyo superficie - zapata está en la línea media de la cara superior de la zapata.
• Medianera: El apoyo superficie - zapata está en una arista de la cara superior de la zapata. Es un caso habitual en zapatas corridas de muros de contención a una cara. Se puede elegir un lado un otro de la zapata marcando una de las casillas "Sentido positivo eje x'" / "Sentido negativo eje x'".
• Excéntrica: La posición del muro o superficie está a una cierta distancia de

Además, es posible interrumpir la creación de elementos constructivos en determinados nudos de la zapata, con las opciones que aparecen en la parte inferior de la solapa:

Tenga en cuenta que la disposición de juntas entre tramos de zapatas corridas sólo puede realizarse en los extremos de los elementos constructivos. Con esta opción, podrá interrumpir un elemento constructivo en el punto que desee, pudiendo entonces insertar una junta en este punto.

Material

En este apartado se elige el material de la zapata de entre los disponibles en la base de datos de hormigón.

Cargas

Al tratar las zapatas corridas como elementos barra, se pueden definir cargas lineales o puntuales sobre la zapata, igual que en una barra cualquiera. Ver ayuda: Cargas en barras.

Tierras

En la solapa "Tierras" se definen las cargas que actúan directamente sobre la zapata (peso del terreno y sobrecarga de uso normalmente). El cuadro es similar al que aparece en otras solapas de carga. Haciendo clic en Nueva se accede a la siguiente ventana:

Para definir la carga, bastará con seleccionar el grupo de carga, el lado de aplicación de la carga, y el valor en KN/m² en dirección Z (normalmente será un valor negativo).  Las cargas se aplican sobre la zapata como un sistema de fuerzas - momentos distribuidos equivalentes aplicados en el eje de la zapata, que se mostrarán como Cargas automáticas ().

Si existe una carga de "Tierras" sobre la zapata, tras realizar un cálculo, aparecerá en la solapa "Cargas" su valor equivalente  (fuerza + momento).
