Unidad interior expansión directa aire-aire
	TeKton3D / Menú Archivo / Base de datos / Climatización y ACS / Unidades terminales / Unidad interior expansión directa	Ayuda iMventa Ingenieros

Descripción

Esta base de datos gestiona los datos de los equipos Unidad interior de expansión directa aire-aire que se pueden emplear en los diferentes capítulos.

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Esquema de la base de datos de Unidades terminales

La base de datos de Equipos se organiza según la siguiente jerarquía:

1. Marca.
2. Familia o grupo.
3. Modelo.
4. Punto de trabajo.

Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.

Opcionalmente, el Punto de trabajo como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Un punto de trabajo se define mediante:

• Modo de funcionamiento.
• Potencia térmica total.
• Potencia térmica sensible.
• Temperatura seca exterior.
• Temperatura seca interior.
• Potencia eléctrica.

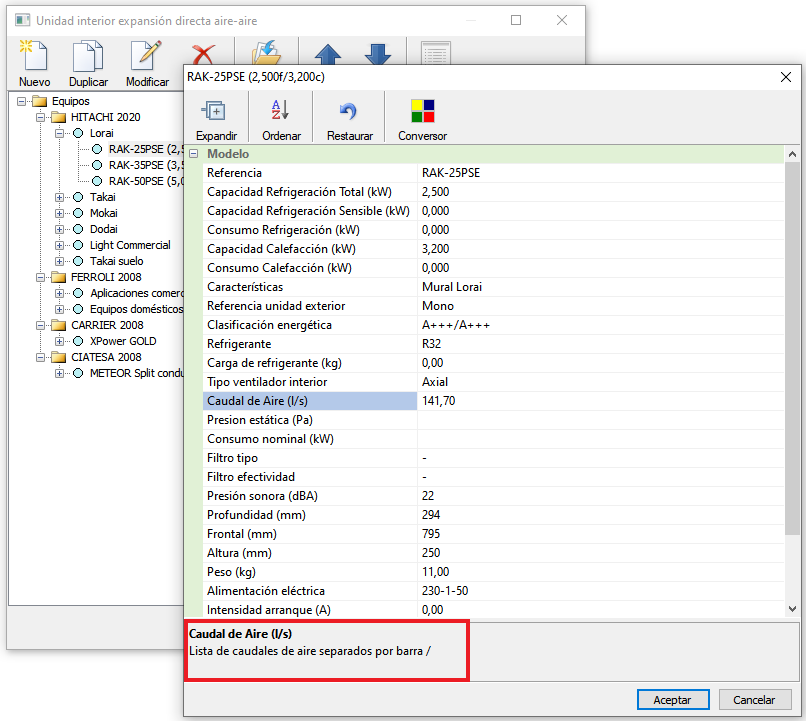

Características equipos Unidad interior de expansión directa

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Unidad interior expansión directa aire-aire
Referencia
Capacidad de refrigeración total
Capacidad de refrigeración sensible
Consumo refrigeración
Capacidad calefacción
Consumo calefacción
Características
Referencia unidad exterior
Clasificación energética
Refrigerante
Carga de refrigerante
Tipo ventilador interior
Caudal de aire
Presión estática
Consumo nominal (*)
Filtro tipo
Filtro efectividad
Presión sonora
Profundidad
Frontal
Altura
Peso
Alimentación eléctrica
Intensidad de arranque (*)
Código de precio
(*) El consumo nominal se tendrá en cuenta si no está el dato de intensidad de arranque al sincronizar con el capítulo TK-BT.
