Descripción
Esta base de datos contiene las características de los equipos comerciales que pueden utilizarse, principalmente, en TK-CDT como Unidades terminales.
En esta clasificación se recogen todos las posibles unidades que se pueden utilizar en TeKton3D:
- Radiadores y paneles.
- Unidad interior expansión directa.
- Unidad interior VRV.
- Ventiloconvector aire-agua.
- Calefactores efecto Joule.
- Sistema de superficies radiantes.
- Deshumectadora compacta.
Las Bocas de difusión de aire no se considerarán en el capítulo
TK-CDT como Unidades terminales a las que se
les puede asignar un modelo de algún fabricante, aunque si se puedan insertar
como un bloque de dicha categoría.
La asignación de modelo se realizará en el capítulo TK-DAC y la base de datos de estos elementos se encuentra en el menú Archivo/Bases de datos/Ventilador/Rejillas y difusores...

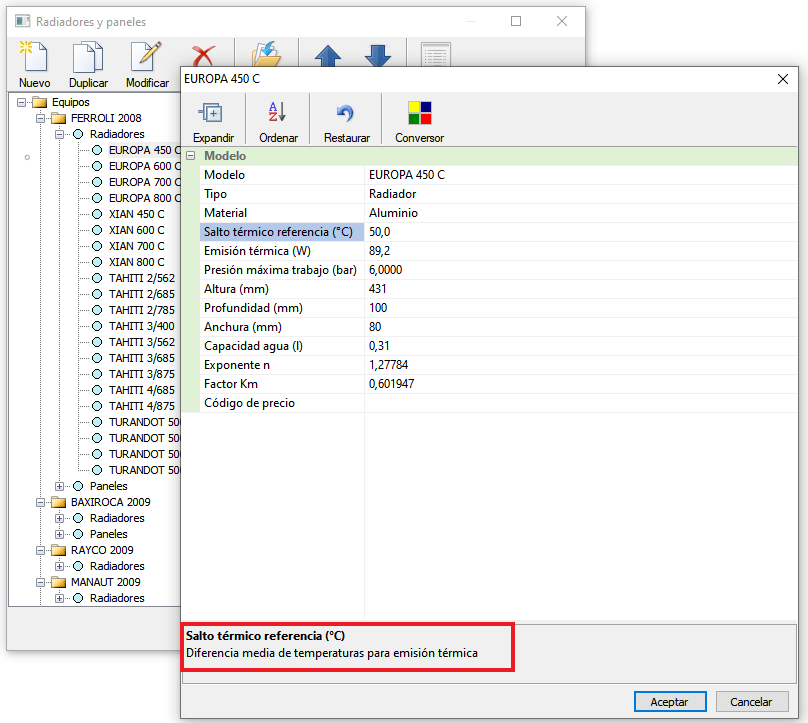

A cada uno de ellos les corresponde una serie de datos que marcan el comportamiento de los mismos durante la simulación de equipos. Estos datos son muy numerosos, y se resumen en el esquema de cada uno de los anteriores enlace.
Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos.
Esquema de la base de datos de Unidades terminales
La base de datos de Equipos se organiza según la siguiente jerarquía:
- Marca.
- Familia o grupo.
- Modelo.
- Punto de trabajo.
Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.
Opcionalmente, el Punto de trabajo como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Un punto de trabajo se define mediante:
- Modo de funcionamiento.
- Potencia térmica total.
- Potencia térmica sensible.
- Temperatura seca exterior.
- Temperatura seca interior.
- Potencia eléctrica.
No obstante, en el enlace a cada equipo se explicará con más detalle los campos que componen las bases de datos de cada uno.
