Descripción
Esta base de datos gestiona los datos de los equipos Sistema de superficies radiantes que se pueden emplear en los diferentes capítulos.

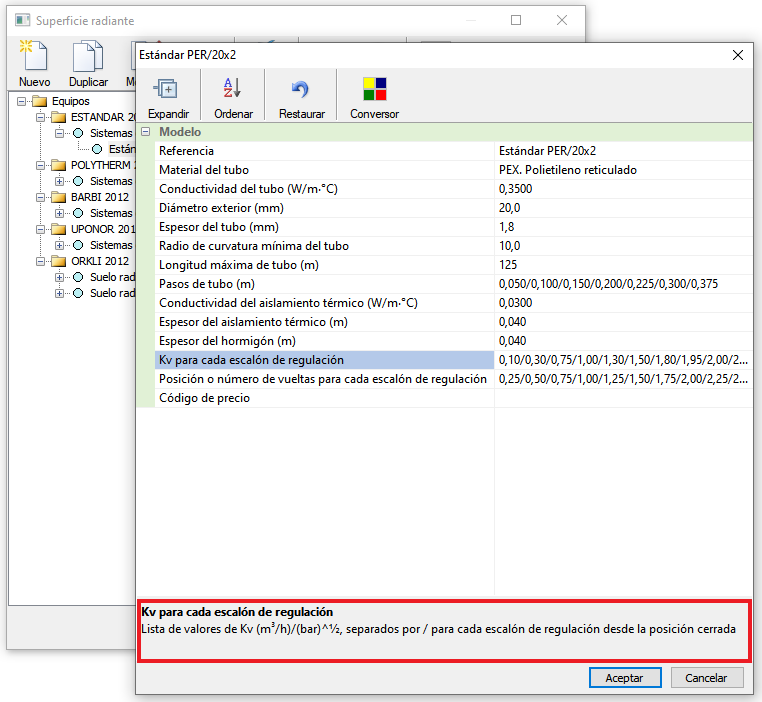

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.
Esquema de la base de datos de Unidades terminales
La base de datos de Equipos se organiza según la siguiente jerarquía:
- Marca.
- Familia o grupo.
- Modelo.
- Punto de trabajo.
Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.
Opcionalmente, el Punto de trabajo como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Un punto de trabajo se define mediante:
- Modo de funcionamiento.
- Potencia térmica total.
- Potencia térmica sensible.
- Temperatura seca exterior.
- Temperatura seca interior.
- Potencia eléctrica.
Características equipos Sistema de superficies radiantes
A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.
| Leyenda | |
 |
El dato solicitado es un texto cualquiera. |
 |
Debe elegir el dato entre una lista de posibles valores. |
 |
El dato solicitado es un número. |
 |
Serie de valores X o Y de una gráfica (deben introducirse separados por barras). |
 |
El dato solicitado se emplea en el cálculo. |
 |
El dato solicitado marca las dimensiones de los símbolos. |
 |
El dato es imprescindible. |
| Sistema de superficies radiantes | |||
| Referencia |
|
|
|
| Material del tubo |
|
|
|
| Conductividad del tubo |
|
|
|
| Diámetro exterior |
|
|
|
| Espesor del tubo |
|
|
|
| Radio de curvatura mínima del tubo |
|
|
|
| Longitud máxima de tubo |
|
|
|
| Pasos de tubo |
 |
|
|
| Conductividad del aislamiento térmico |
|
||
| Espesor del aislamiento térmico |
|
||
| Espesor del hormigón |
|
||
| Kv pada cada escalón de regulación |
|
|
|
| Posición o número de vueltas para cada escalón de regulación |
|
|
|
| Código de precio |
|
||
