Descripción

Esta base de datos gestiona los datos de los equipos Ventiloconvector aire-agua que se pueden emplear en los diferentes capítulos.

Ventiloconvector Aire-Agua

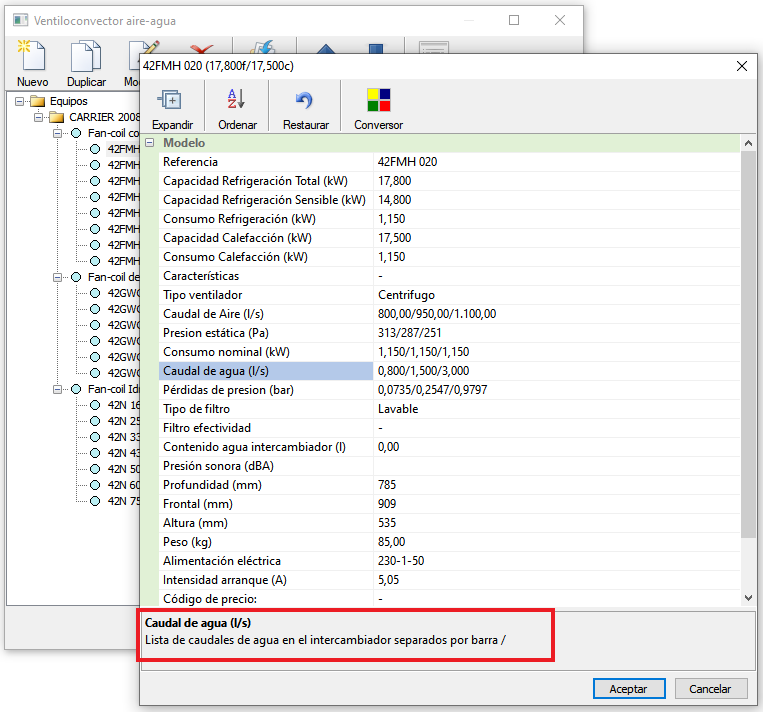

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Subir

Esquema de la base de datos de Unidades terminales

La base de datos de Equipos se organiza según la siguiente jerarquía:

  1. Marca.
  2. Familia o grupo.
  3. Modelo.
  4. Punto de trabajo.

Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.

Opcionalmente, el Punto de trabajo como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Un punto de trabajo se define mediante:

Subir

Características equipos Ventiloconvector aire-agua

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.

Leyenda
Ayuda TeKton3D - iMventa El dato solicitado es un texto cualquiera.
Ayuda TeKton3D - iMventa Debe elegir el dato entre una lista de posibles valores.
Ayuda TeKton3D - iMventa El dato solicitado es un número.
Ayuda TeKton3D - iMventa Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
Ayuda TeKton3D - iMventa El dato solicitado se emplea en el cálculo.
Ayuda TeKton3D - iMventa El dato solicitado marca las dimensiones de los símbolos.
Ayuda TeKton3D - iMventa El dato es imprescindible.


Ventiloconvector aire-agua
Referencia Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Capacidad de refrigeración total Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Capacidad de refrigeración sensible Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Consumo refrigeración Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Capacidad calefacción  Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Consumo calefacción Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Características Ayuda TeKton3D - iMventa
Tipo de ventilador Ayuda TeKton3D - iMventa
Caudal de aire Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Presión estática  Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Consumo nominal (*) Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Caudal de agua Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Pérdidas de presión Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Tipo de filtro Ayuda TeKton3D - iMventa
Filtro efectividad Ayuda TeKton3D - iMventa
Contenido agua intercambiador  Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Presión sonora Ayuda TeKton3D - iMventa
Profundidad Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Frontal Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Altura Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Peso  Ayuda TeKton3D - iMventa
Alimentación eléctrica  Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Intensidad arranque (*) Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Código precio  Ayuda TeKton3D - iMventa
     (*) El consumo nominal se tendrá en cuenta si no está el dato de intensidad de arranque al sincronizar con el capítulo TK-BT.
