Descripción
Las propiedades que se relacionan a continuación permiten, de una forma fácil, cambiar los materiales utilizados en toda la instalación y proceder a su dimensionado.
Esto puede ser de utilidad en muchas ocasiones; por ejemplo, si se desean: comparar presupuestos con diferentes materiales, adaptar el proyecto a normativas particulares, etc.

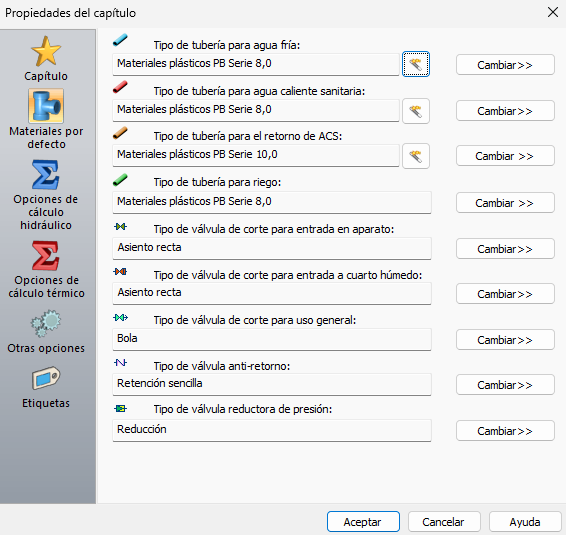

Las opciones que podremos seleccionar serán:
Tipos de Tuberías
Hay que tener en cuenta que es durante el proceso de cálculo cuando el programa diferencia las redes de agua fría, de agua caliente y de retorno ACS. Y, por tanto, es en ese momento cuando se asigna el tipo de material correspondiente.
Tipo de tubería para agua fría: Material utilizado en las redes de
agua fría y para las tuberías empleadas en la red de aguas grises (por defecto,

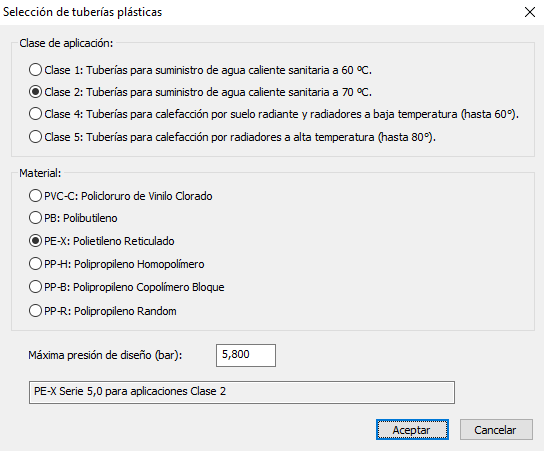

se considera la misma que la utilizada para la red de agua fría). El botón que está a la derecha del nombre o modelo de la tubería (
) abre
un cuadro que sirve de asistente para
facilitar la selección de tuberías plásticas según su
aplicación, material y presión de diseño máxima (ver la imagen siguiente).
Utilizando el botón Cambiar>> se accede a las diferentes series de tuberías que hay definidas en la Base de datos de Tuberías... para elegir una de ellas.
Cuando posteriormente se proceda al cálculo de la instalación, el capítulo TK-HS4 asignará de forma automática este tipo de material a todos los tramos de tubería a los que no se les haya forzado esta propiedad previamente (con otro tipo de tubería).
Tipo de tubería para agua caliente sanitaria: Material que se asignará
a todos los tramos de material no forzado por los que vaya a conducirse el agua
caliente sanitaria. El botón que está a la derecha del nombre o modelo de la
tubería () abre un cuadro que sirve de asistente
para facilitar la selección de tuberías plásticas según su
aplicación, material y presión de diseño máxima (ver la imagen situada más arriba).
Utilizando el botón Cambiar>> se accede a las diferentes series de tuberías que hay definidas en la Base de datos de Tuberías... para elegir una de ellas.
Tipo de tubería para agua el retorno de ACS: Tipo de tubería de uso
general en los tramos que funcionen como retorno del sistema centralizado de
agua caliente sanitaria. El botón que está a la derecha del nombre o modelo de
la tubería () abre un cuadro que sirve de asistente para facilitar la selección de tuberías plásticas según su
aplicación, material y presión de diseño máxima (ver la imagen situada más arriba).
Utilizando el botón Cambiar>> se accede a las diferentes series de tuberías que hay definidas en la Base de datos de Tuberías... para elegir una de ellas.
Tipo de tubería para riego: Tipo de tubería para redes de aguas para riego para identificar el material de las tuberías de riego en los datos generales.
Utilizando el botón Cambiar>> se accede a las diferentes series de tuberías que hay definidas en la Base de datos de Tuberías... para elegir una de ellas.
Tipos de Válvulas
Tipo de válvula de corte para entrada en aparato: Es el modelo de válvula utilizado en aquellas llaves que actúen de corte a la entrada de los aparatos.
Las válvulas de corte a la entrada de los aparatos sanitarios suelen ser habitualmente de tipo BOLA en escuadra.
Utilizando el botón Cambiar>> se accede a las diferentes series de válvulas que hay definidas en la Base de datos de Válvulas... para elegir una de ellas.
Tipo de válvula de corte para entrada a cuarto húmedo: Modelo de válvula utilizado para aislar los cuartos húmedos (baños, aseos, cocinas...) en caso de avería o mantenimiento. Se suelen utilizar válvulas de asiento empotradas.
Utilizando el botón Cambiar>> se accede a las diferentes series de válvulas que hay definidas en la Base de datos de Válvulas... para elegir una de ellas.
Tipo de válvula de corte para uso general: En este campo se selecciona el tipo válvula que se utilizará en todos los casos no cubiertos por las dos situaciones anteriores, por ejemplo, llave de corte general, llave de corte a derivación particular...
Utilizando el botón Cambiar>> se accede a las diferentes series de válvulas que hay definidas en la Base de datos de Válvulas... para elegir una de ellas.
Tipo de válvula anti-retorno: Modelo por defecto utilizado en los dispositivos anti-retorno.
Utilizando el botón Cambiar>> se accede a las diferentes series de válvulas que hay definidas en la Base de datos de Válvulas... para elegir una de ellas.
Tipo de válvula reductora de presión: Tipo de válvula reductora de presión empleada en los símbolos que se definan con esta categoría.
Utilizando el botón Cambiar>> se accede a las diferentes series de válvulas que hay definidas en la Base de datos de Válvulas... para elegir una de ellas.
Todos los datos anteriores son de tipo general, es decir, se aplicarán a los elementos de la instalación que no tengan especificado un material concreto.
Para hacer que un determinado elemento de la instalación tenga un tipo de material distinto al definido en los datos generales, habrá que acceder a su cuadro de propiedades y activar la opción, Forzar material, escogiendo en la base de datos el que cumpla sus requisitos específicos.
