Descripción
El Receptor eléctrico, es el elemento que consume la energía eléctrica producida dentro de una instalación aislada con acumuladores (para otros casos no está disponible).
En función de la potencia y del tiempo de uso diario, se determinará la energía necesaria para hacerlo funcionar y a partir de ahí se determinará la capacidad de los acumuladores y de los paneles fotovoltaicos necesarios.
Los elementos, Consumo eléctrico y
Receptor individual,
son incompatibles
gráficamente. Con ello se quiere decir que, si hemos instalado gráficamente
(dibujado) un elemento de tipo Consumo, no podremos definir gráficamente
ningún Receptor.
Todos los receptores que existan, si está también definido un elemento Consumo, se definirán como parte del consumo.
El elemento Consumo eléctrico corresponde a varios
receptores y se puede utilizar para instalaciones aisladas con acumuladores
y autoconsumo.
Un bloque de la carpeta de la Categoría, Receptor eléctrico, puede ser cualquier elemento capaz de consumir energía eléctrica. Con el programa se aportan diferentes símbolos para su representación, pero el usuario puede añadir nuevos elementos (nevera, televisión...) diferentes a los disponibles.
Propiedades

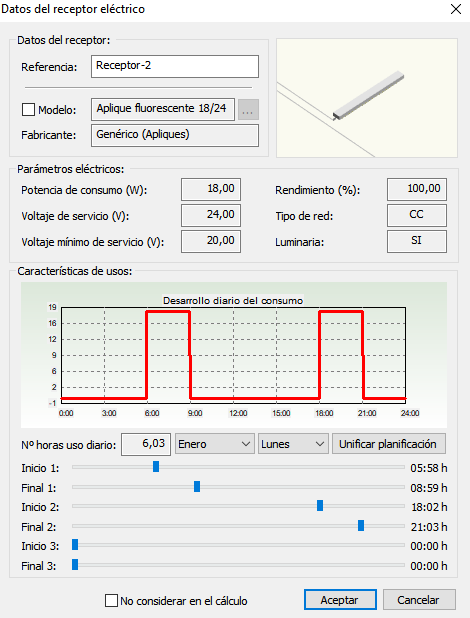

Cuando se accede a editar las propiedades de un Receptor, se muestra un cuadro de diálogo similar al que se muestra a continuación:
Referencia. Aquí se indicará el nombre con el cual nos referiremos al propio Receptor eléctrico. A su vez, puede ser definido de forma manual por el usuario o de forma automática si tiene activa la opción Etiquetas.
Modelo. Se indica el modelo de recetor que se ha seleccionado para realizar los cálculos. El Modelo puede ser, o bien el indicado en el apartado correspondiente de datos generales (materiales o elementos por defecto), o bien forzar uno seleccionado de la Base de datos de Receptores.
Fabricante. Este apartado está relacionado con el anterior. El Modelo está incluido dentro de una carpeta de Fabricantes, de manera que en función del modelo seleccionado, aquí se presentará el fabricante que lo construye o distribuye.
Parámetros eléctricos. En este apartado se informa de las características eléctricas del Receptor. Estos parámetros están disponibles para edición en la Base de datos de Receptores, de manera que accediendo a la misma, se pueden modificar o incluso definir nuevos Receptores. Estos parámetros son:
- Potencia de consumo (W).
- Voltaje de servicio (V).
- Voltaje mínimo de servicio (V).
- Rendimiento (%).
- Tipo de red, que puede ser Corriente Continua (CC) o Corriente Alterna (CA).
- Luminaria. Si tiene carácter de luminaria, o no.
Características de usos. Este apartado se corresponde con la programación de uso esperado del dispositivo.
Si se observa la imagen del cuadro de diálogo anterior, inicialmente en la programación, se contemplan que el aparato pueda tener tres momentos de marcha/paro, en el cual se puede indicar un intervalo de tiempo (de manera ordenada). Desplazando las barras de Inicio y Fin, se consiguen definir los momentos (minuto a minuto) de marcha-paro. En la figura anterior, el dispositivo entraría en funcionamiento a las 05:58 horas y se detendría a las 08:59 horas. Así permanecería hasta las 18:02 horas en las que volvería a entrar a funcionar hasta las 21:03 horas que de nuevo se detendría. De esta forma, el total de horas de uso diario sería de 6,03 horas (es decir, 6 horas y 1,8 minutos).
Las barras de Inicio y Fin pueden desplazarse:
- Pinchando con el cursor sobre la barra directamente (la marca se mueve mediante saltos);
- Pinchando con el cursor sobre la marca y arrastrando o;
- Con las teclas de flecha (derecha e izquierda) del teclado de la barra seleccionada (de esta manera se puede ajustar al minuto que se desee).
Ahora bien, esta programación se ha indicado para los lunes de enero (un único día), eso habría que definirlo para el resto de días de todos los meses (u otro periodo de tiempo). Para ello, seleccionaríamos otro día de la semana y otro mes, en caso necesario, y así con todo. Si necesitamos copiar una programación, utilizaríamos el botón, Unificar planificación. Al pulsar el botón, se presentan las siguientes posibilidades:
- Todos los días en la semana. Mediante esta opción se copiará la planificación actual, a todos los días de la semana del mes actual. Eso equivale a copiar la programación a todos los días del mes actual, de manera que el comportamiento de todos los días del presente mes, será el mismo.
- Todos los día como el actual. Mediante esta opción se copiarán los datos del día actual, a todos los días del mes seleccionado que coinciden con el día de la semana seleccionado. Si el día actual seleccionado es un lunes, afectará a todos los lunes del mes indicado en el cuadro que se muestra a continuación, Selección del mes, en el cual podrá elegir el mes deseado.
-
- Todas las semanas. Esta acción, copiará la programación de la semana completa (de lunes a domingo) del mes actual, a todos los días del mes seleccionado en el cuadro de diálogo, Selección del mes, mostrado en la figura anterior.
Los
Receptores, al igual que los Paneles fotovoltaicos, disponen en realidad de 2
conexiones para poder funcionar correctamente, un polo positivo (+) y otro
negativo (-). El criterio de conexionado, es el
mismo que el utilizado para los Paneles fotovoltaicos (apartado 2.2
de este documento). Siempre que conectemos directamente un
número de Receptores, entenderemos que están
en serie. No es recomendable
utilizar elementos en serie dentro de una instalación interior, ya que sobreentiende que todos los elementos estarán diseñados para trabajar a una
tensión concreta y si fuera necesario otro valor, se utilizaría un Inversor
o bien un Convertidor de CC a CC, en su caso. Para poder conectar
un Receptor con otro en paralelo (o más), lo haremos
utilizando Cajas de conexión.
