Descripción
Las válvulas de equilibrado estático se dimensionan para el mínimo diámetro cuyo Kvs (a válvula abierta) es inmediatamente superior al Kv necesario para equilibrado del intercambiador adyacente.
Kv = Q / √ΔP [(m³/h) / bar]
Uso de válvulas de equilibrado y control estáticas
Si partimos de un circuito hidráulico de agua fría con tres baterías de diferentes potencias y sin ningún tipo de equilibrado, el capítulo TK-ICA calcula las pérdidas de presión (Je) que hay que provocar en cada batería para que el circuito esté equilibrado y los caudales que circulen por cada una de ellas sean exactamente los que dan la potencia de diseño. Una de las baterías, la más alejada hidráulicamente, no necesita equilibrado (Je = 0,0).
El preajuste o regulación inicial de las válvulas se calcula como el valor Kv que hay que provocar en cada válvula para que el intercambiador asociado funcione con el caudal de diseño.

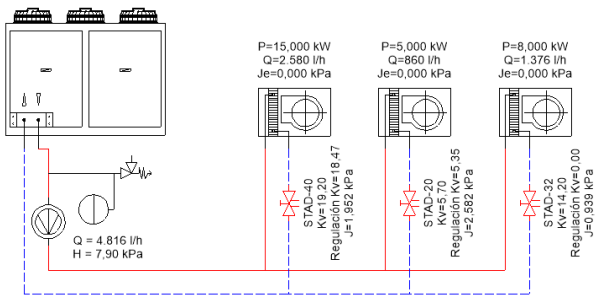

El resultado de incluir válvulas de equilibrado estático en cada rama es un reparto correcto de los caudales de diseño y pérdidas de regulación nulas (Je) en los intercambiadores, ya que estas las han asumido las válvulas de equilibrado.
Como comprobación final se verifica que cada válvula de equilibrado estático esté regulada a un valor Kv inferior al correspondiente a la válvula totalmente abierta (Kvs).

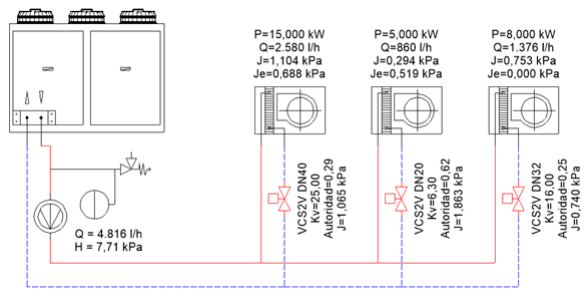

Las válvulas de control de dos vías convencionales se dimensionan seleccionando el mínimo diámetro que tenga una Kvs a válvula totalmente abierta que proporcione unas pérdidas de carga similares a las del intercambiador que se quiere controlar (incluidas sus pérdidas por regulación).
En el capítulo TK-ICA se calcula la autoridad de una válvula de control convencional como el cociente entre la presión diferencial a válvula totalmente abierta (pérdida de carga calculada con el Kvs) dividido por la presión diferencial para la válvula totalmente cerrada. Para calcular esta última presión se supone que no circula agua por el ramal que controla la válvula y se mide la presión diferencial existe entre los dos nudos del ramal que queda fuera de servicio (se trata de una aproximación porque en las tuberías de las ramas generales se mantiene el caudal total de diseño).

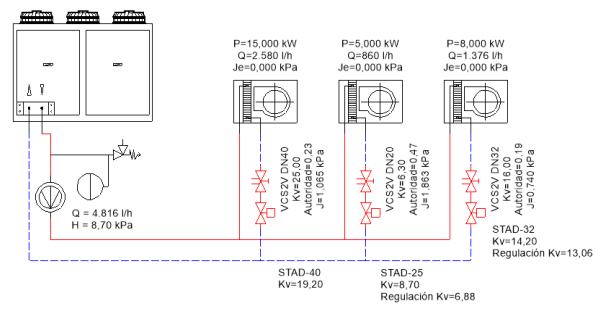

El capítulo TK-ICA permite la combinación de válvulas de equilibrado estático y válvulas de control de dos vías convencionales
