Descripción

Esta Base de datos puede servir a varios capítulos del programa TeKton3D, entre los que destaca: TK-AC, TK-EXA, TK-GLP, TK-HE4, TK-HS4, TK-HS5, TK-ICA y TK-IG.

Esta base de datos incluye información de las características y modelos de los Tuberías con las características más comunes del mercado:

• Características de los Modelos.
• Características de los Diámetros.

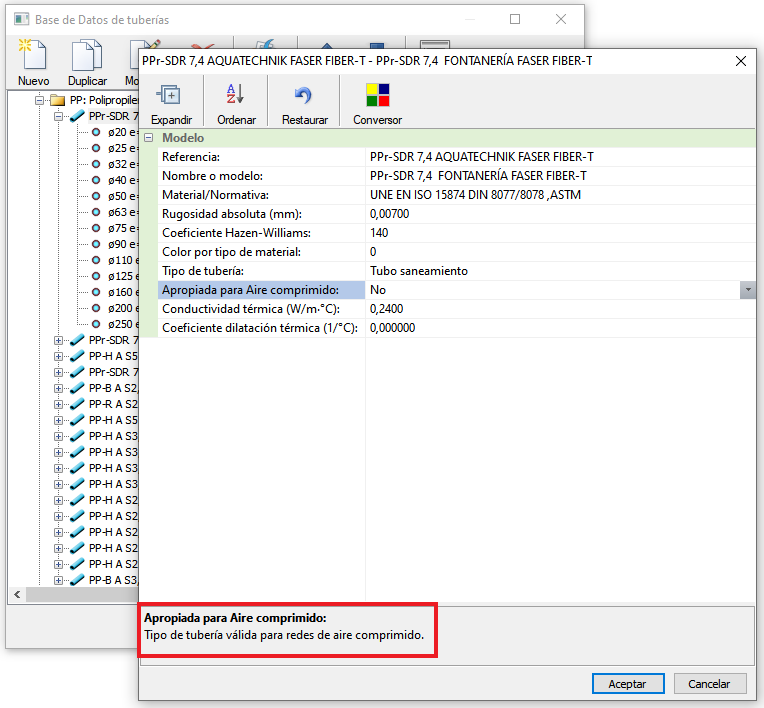

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno. Por ejemplo, la opción, Color por tipo de material, cuyo mensaje es: «Color de representación por tipo de material»; dando a entender la posibilidad de seleccionar el color del material a través de la paleta de colores (incluido para tuberías y conductos).

Esquema de la base de datos de Tuberías

La base de datos de Equipos se organiza según la siguiente jerarquía:

1. Marca.
2. Familia o grupo.
3. Modelo.
4. Diámetro.

Los Modelos contienen los datos básicos del contador. Cada Modelo contendrá varios Diámetros con sus características propias.

Características Modelos de Tuberías

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de elementos.

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Modelo de tubería
Referencia
Nombre o modelo
Material/Normativa
Rugosidad absoluta (mm)
Coeficiente Hazen-Williams
Color por tipo de material
Tipo de tubería
Apropiada para Aire comprimido
Conductividad térmica (W/m·ºC)
Coeficiente dilatación térmica (1/ºC)

Los campos que incluye la base son los siguientes:

Referencia: nombre reducido.

Nombre o modelo: texto descriptivo.

Material/Normativa. Referencia a la norma que debe seguir la fabricación de estos tipos de tubos.

Rugosidad absoluta (mm). Rugosidad absoluta equivalente para aplicación de la fórmula de pérdidas de carga de Prandtl-Colebrook.

Coeficiente Hazen-Williams: coeficiente de Hazen-Williams para aplicación de la fórmula de pérdidas de carga.

Color por tipo de material: código del color con el que se representarán los símbolos que tengan asociado este tipo de tubería cuando el modo de representación elegido sea por Material o Modelo.

Tipo de tubería. Se puede seleccionar una de las siguiente opciones:

• Si se trata de tuberías en instalaciones de fontanería y de gas, en realidad lo que se especifica en este apartado es el tipo de diámetro nominal. En Tuberías de acero el diámetro nominal es el interior, y en Tuberías de cobre o plástico se considera el exterior.
• Si se indica Tubo de saneamiento este modelo de tubería estará disponible en el capítulo de saneamiento (requiere el módulo TK-HS5 instalado y licenciado).

Apropiada para Aire comprimido. Si se selecciona Si, este modelo de tubería se considerará en el capítulo de Aire comprimido (TK-AC). En caso contrario, no aparecerá este tipo de tuberías en dicho capítulo.

Conductividad térmica (W/m·ºC): conductividad térmica del material de la tubería, empleado en el cálculo de pérdidas de temperatura.

Coeficiente de dilatación térmica (1/ºC): se indica el valor del coeficiente de dilatación térmica lineal del material.

Características Diámetros de Tuberías

Cada modelo de contador lleva asociada una lista de diámetros disponibles con las siguientes características:

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Diámetro de modelo de tubería
Referencia
Diámetro interior (mm)
Espesor (mm)
Presión máxima de trabajo (kg/cm2)
Código de precio

Referencia: denominación comercial del tamaño.

Diámetro interior (mm): diámetro interno de la tubería en mm.

Espesor (mm): espesor de la tubería en milímetros.

Presión máxima de trabajo (kg/cm²): máxima presión admisible de trabajo.

Código de precio: código de precio para generación automática de mediciones y presupuestos.
