Descripción
Cuando la presión en la red sea insuficiente como para abastecer a los puntos de consumo, será necesario dotar a la instalación con un Grupo de presión.
El Grupo de presión está formado generalmente por varias bombas en paralelo y un depósito de presión (calderín) aguas abajo del mismo, encargado de elevar y mantener una presión adecuada para el suministro de los aparatos más elevados o alejados de la acometida o Suministro.
El capítulo TK-HS4 calculará las presiones de arranque y parada del grupo a partir de las exigencias de la instalación, y el punto de diseño de la instalación (caudal, presión y potencia de las bombas).
Conexiones
El símbolo utilizado para la representación de un Grupo de presión tiene dos puntos de conexión.
La librería del programa contiene varios símbolos de Grupos de Presión, todos ellos se comportan en el cálculo del mismo modo, independientemente de lo detallada que sea su representación y del número de elementos auxiliares y de válvulas que incluya. Los símbolos incluidos en la librería no incluyen el depósito de presión; este elemento puede introducirse adicionalmente desde el menú Insertar/Conexión. No obstante, TeKton3D calcula el depósito de presión como un elemento dentro del grupo, aunque no se especifique en el esquema.
Por otro lado, de acuerdo con el apartado 3.2.1.5 del CTE DB-HS4, cuando se instale un Grupo de presión Convencional (esta última característica se define en sus propiedades), se deberá instalar también un Depósito auxiliar, de forma que la presión en la aspiración de la bomba sea siempre la misma. En caso contrario, Tekton3D avisará con un mensaje de error, y no calculará una instalación con grupo de bombeo convencional sin Depósito auxiliar.
Propiedades

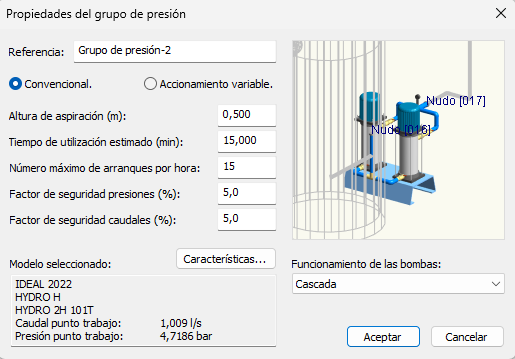

Estas son las propiedades de este elemento de la instalación:
Referencia. Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
Convencional o Accionamiento variable: Se deberá elegir entre estas dos posibilidades que afectarán a los cálculos y a las justificaciones del programa.
Si se opta por un Grupo de presión convencional, se deberá colocar aguas abajo de un
Depósito auxiliar, de lo contrario, el programa Tekton3D no realizará
el cálculo de la instalación.
Según el apartado 4.5.2.3 del CTE DB HS4:
«Para la presión máxima se adoptará un valor que limite
el número de arranques y paradas del grupo de forma que se prolongue lo más posible la vida útil del mismo.
Este valor estará comprendido entre 2 bar y 3 bar por encima del valor de la presión mínima».
El Grupo de presión convencional se calcula para una presión mínima que garantice el funcionamiento
de todos los aparatos y una presión máxima adicional de 2 bar que determina los arranques y paradas
del presostato.

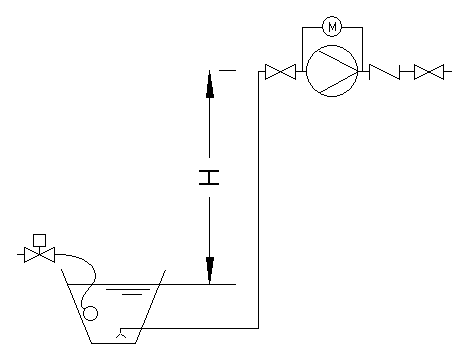

Altura de aspiración (m): Es la distancia vertical máxima que se puede dar entre la superficie libre de líquido del depósito de reserva y el punto de entrada en la bomba. Si la bomba está por encima del depósito, la altura de aspiración será positiva.
Tiempo de utilización estimado (min): Es el tiempo durante el cual una bomba estará arrancada de forma continua. Se sitúa entre los 15 minutos y 20 minutos. Este valor influye en el volumen del Depósito auxiliar, ya que según CTE DB-HS4, éste debe de ser igual a Q·t·60 (donde Q es el caudal máximo previsible y t el tiempo de utilización).
Número máximo de arranques por hora: Frecuencia de los arranques de las bombas, que influye en el tamaño del depósito de presión. A mayor número de arranques por hora, menor será el volumen necesario en el depósito de presión, sin embargo, la vida útil de las bombas se reducirá.
Factor de seguridad presiones (%): Indica la tolerancia admisible en las presiones respecto de los valores teóricos. De esta manera se evita que el programa señale errores donde las diferencias de presión respecto de lo aceptable son despreciables. Un valor del 1 % o del 2 % es suficiente para obtener buenos resultados.
Factor de seguridad de caudales (%). Se trata de un factor de seguridad sobre el caudal de cálculo. El caudal nominal se obtiene como el caudal total simultáneo incrementado por el factor de seguridad.

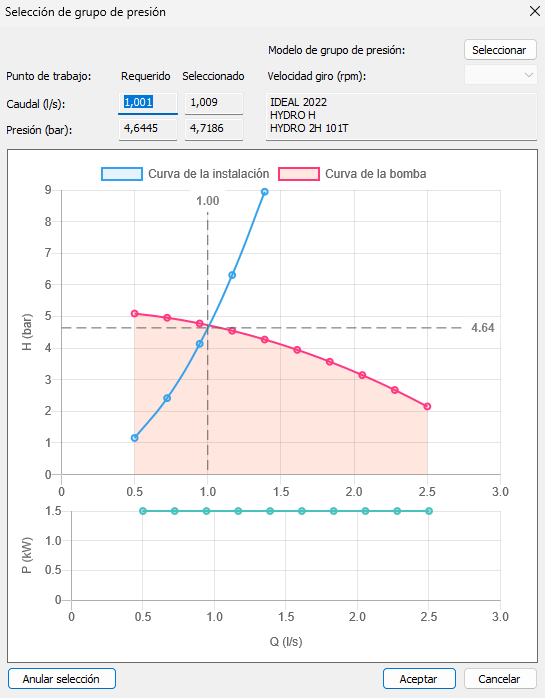

Modelo seleccionado: En este campo se mostrarán las características técnicas del modelo del Grupo de presión que se haya seleccionado de la base de datos previamente. Una vez se haya calculado la instalación, se debe seleccionar el símbolo y hacer clic sobre la opción del menú Datos/Seleccionar equipo..., para poder asignar un modelo de Grupo de presión de la base de datos al equipo. El programa realizará la comprobación de la validez del punto de trabajo del equipo o modelo comercial:

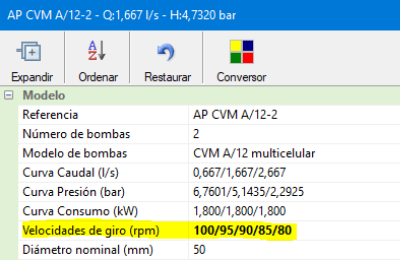

Existe la posibilidad de indicar distintas velocidades de
funcionamiento para simular los equipos con variador de frecuencia.

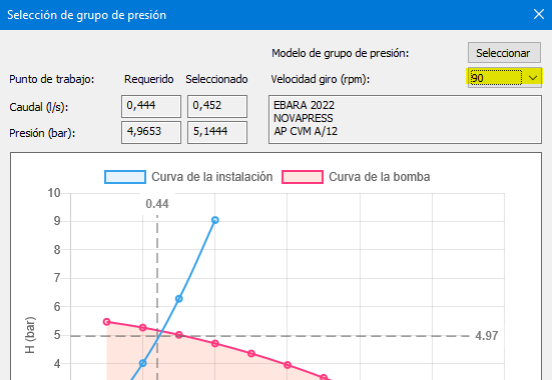

Una forma muy cómoda de utilizar esta nueva opción consiste en definir en este campo en lugar de la velocidad real, un porcentaje respecto de la velocidad nominal para la que se ha definido la curva P-Q. El primer valor por tanto sería 100 (correspondería al 100 %) seguido de los valores que permita el variador de frecuencia separados por «/», por ejemplo, 100/95/90/85/80/75. De este modo, al seleccionar un modelo, la curva nominal debe quedar por encima del punto de trabajo y, reduciendo el porcentaje de velocidad, podemos ajustarnos al punto de funcionamiento requerido:
Características...: Haciendo clic sobre este botón se accederá a la base de datos del modelo seleccionado previamente para ver todas sus características técnicas.
Funcionamiento de las bombas: El funcionamiento de las bombas podrá establecerse en Alternancia (funciona sólo una al mismo tiempo) o en Cascada (pueden entrar en funcionamiento varias bombas en paralelo al mismo tiempo de forma consecutiva para ahorrar energía).
